مفصل لاستیکی با میله های بند برای جذب شوک PN16 PN10
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | DY-RJ-U07 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD2-USD25 each |
| جزئیات بسته بندی | جعبه کارتن + لایه های چوبی یا کارتن + پالت |
| زمان تحویل | 20 روز برای سفارش معمول، 7 روز برای اقلام انبار شده |
| شرایط پرداخت | T/T، L/C، D/P |
| قابلیت ارائه | 1000 عدد یک ماهه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| انواع | نوع تک کره، نوع کره دوقلو، نوع کره دوتایی، نوع توپ دوتایی، نوع اتصالات اتحادیه | مواد لاستیکی | EPDM، NBR، BUNA، نئوپرن، VITON، PTFE، Hypalon |
|---|---|---|---|
| نوع فلنج | HDG، الکتريکي، گالوانيزه شده، زينک پوشيده، فولاد ضد زنگ | رتبه بندی | PN10 PN16 PN25 CL150LBS 150# |
| اندازه | 2" (DN50MM) - 144" ((DN3600MM) | ||
| برجسته کردن | مفصل های لاستیکی,مفصل فشرده PN16,لاستیک کششی PN10,compact joint PN16,PN10 expansion rubber |
||
توضیحات محصول

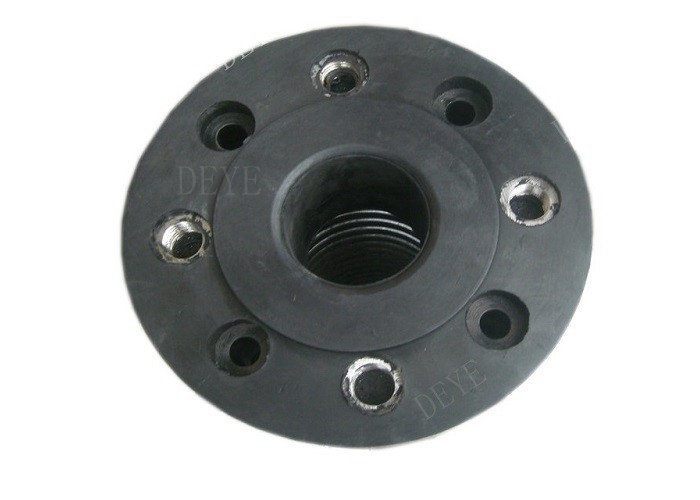

مفصل لاستیکی فشرده با میله های بند برای جذب شوک PN16 PN10
این مفاصل به شکل استوانه ای هستند و از استومر EPDM ساخته شده اند. آنها در لوله ها در نزدیکی پمپ ها نصب می شوند،
کمپرسورها، شیرها، ماشین آلات ساختمانی و غیره برای کاهش صداهای عملیاتی و جذب لرزش های کوچک.
بدن هیچ قسمت فلزی برای تماس با مایع حمل شده و یا فلنج های ضد وجود ندارد.
ورودی های فولادی کربن در داخل نصب شده اند.
مدل های DN 80 مجهز به فاصله های داخلی در فولاد کربن برای مقابله با فشار داخلی هستند.
مفاصل جذب ارتعاش نباید برای جذب حرکات محوری یا جانبی، ارتعاشات آمپلیتود بزرگ، چرخش یا
حرکت زاویه ای. هر مفصل باید همیشه بین دو نقطه ثابت به درستی طراحی شده نصب شود. مفاصل باید نصب شوند.
در طول H ارائه شده بدون هیچ گونه تنش اولیه. فلنج های جفت گیری باید موازی باشند و به درستی مرتب شوند.
مواد قطعات اصلی
| پوشش | EPDM، NBR، Hypalon، NR، PTFE |
| تقویت پارچه | نایلون |
| لوله | EPDM، NBR، Hypalon، NR، PTFE |
| حلقه های نگهدارنده | فولاد |
| فلنج | فولاد کربن، فولاد ضد زنگ، فولاد دوگانه |
دامنه عرضه
| محدوده اندازه | DN50-DN800 |
|
|
PN10 PN16 PN25 برای لاستیک |
| PN10, PN16, PN25, PN40, PN64, PN100 برای نوع فلزی |
فشار طراحی
| مطبوعات کار | 10 | 16 | 25 |
| فشار انفجار ((بار) | 30 | 48 | 55 |
| خلاء ((mmHg) | 400 | 650 | 750 |
تکنولوژی/ ورق های اطلاعات فنی
ابعاد مفصل فشرده
| DN | BL | درجه بندی فشار | DIN PN6 فلنج به DIN PN6 | DIN PN10 فلنج به DIN PN10 | ||||||
| فلنج | دایره بولت | ضخامت | وزن | فلنج | دایره بولت | ضخامت | وزن | |||
| مکس | ØD | ØK | n x M x L | کیلوگرم | ØD | ØK | n x M x L | کیلوگرم | ||
| 20 | 70 | 10 | 90 | 65 | 4xM10xl4 | 1.5 | 105 | 75 | 4xM12xl2 | 2.0 |
| 25 | 70 | 10 | 100 | 75 | 4xM10xl6 | 1.9 | 115 | 85 | 4xM12xl6 | 2.7 |
| 32 | 70 | 10 | 120 | 90 | 4xM12xl6 | 2.8 | 140 | 100 | 4xM12xl6 | 4.1 |
| 40 | 70 | 10 | 130 | 100 | 4xM12xl6 | 3.0 | 150 | 110 | 4xM12xl6 | 4.4 |
| 50 | 70 | 10 | 140 | 110 | 4xM12xl6 | 3.2 | 165 | 125 | 4xM12xl6 | 5.1 |
| 65 | 70 | 10 | 160 | 130 | 4xM12vxl6 | 4.0 | 185 | 145 | 4xM12xl6 | 6.2 |
| 80 | 70 | 10 | 190 | 150 | 4xM16xl8 | 6.5 | 200 | 160 | 8xM12xl8 | 7.5 |
| 100 | 70 | 10 | 210 | 170 | 4xM16xl8 | 6.9 | 220 | 180 | 8xM12xl8 | 8.1 |
| 125 | 70 | 10 | 240 | 200 | 8xM16xl8 | 8.5 | 250 | 210 | 8xM12xl8 | 9.4 |
| 150 | 70 | 10 | 265 | 225 | 8xM16xl8 | 9.4 | 285 | 240 | 8xM20xl8 | 12.4 |
| 200 | 90 | 10 | 320 | 280 | 8xM16x20 | 14.5 | 340 | 295 | 8xM20x20 | 18.8 |
ویژگی ها
جذب حرکات محوری (افزایش و فشرده سازی)
حرکت محوری تغییر در طول ابعاد نطفه از طول آزاد خود را در یک
جهت موازی با محور طولی آن.
جذب حرکات جانبی
حرکت جانبی، جابجایی نسبی از یک انتهای نطفه به انتهای دیگر در جهت عمودی به محور طولی آن است.
جذب حرکات زاویه ای و چرخش
حرکت زاویه ای، جابجایی چرخش محور طولی بادکنک به سمت یک نقطه چرخش است. چرخش به پیچیدن یک
در انتهای نطفه ها نسبت به انتهای دیگر، در حدود خط مرکزی نطفه ها.
لرزش را کاهش دهید
مفاصل کشش لاستیکی لرزش ناشی از تجهیزات را جدا یا کاهش می دهند.
از ارتعاش کاهش می یابد و آنها از تجهیزات در برابر این اثرات مضر محافظت می کنند.
انتقال صدا خفیف
مفاصل کشش لاستیکی به دلیل رابط لاستیکی فولادی مفاصل و فلنج های جفت گیری، انتقال صدا را کاهش می دهند.
راهنما و یادداشت نصب مفصل لاستیکی
1، نصب مفاصل گسترش باید با توجه به گسترش نقشه های ساخت لوله و دستورالعمل های نصب مورد نیاز باشد
2، نصب مفصل گسترش لوله باید تقریبا به افزایش ثابت توسط جهت گیری
و مفاصل انبساط را می توان برای بازی یک نقش، بنابراین جهت گیری و تثبیت تنظیمات باید در مطابقت دقیق با بخش طراحی اطلاعات فنی.اصل تعیین حمایت ثابت، لطفاً به " راهنمای نصب مفاصل گسترش بلوز " مراجعه کنید.
3، با یک مفصل گسترش بادکنک با یک صفحه فلز ضد زنگ نازک تشکیل شده است، بنابراین در حرکت، بالا بردن و جوش باید مراقب باشند که به نقطه، خراش، قوس،اسپرت جوش و دلایل دیگر برای آسیب به بادکنک
4، باید قبل از نصب و لوله نطفه خارج از بدن برداشته شود برای اطمینان از حرکت طبیعی نطفه
5، در یک جریان درخواست رسانه برای پیوستن گسترش باید مورد نیاز برای نصب تیر جریان
6، به منظور ساخت بادکنک در وضعیت خوب کار،نمی تواند در انحراف، از جمله محوری، جانبی، خطای نصب لوله انتقال چرخش نصب مفاصل گسترش
7، مفاصل گسترش نصب شده، در حال اجرا در سیستم قبل از حرکت برای حذف تمام رنگ زرد از دست دادن یک پیچ ثابت
8، بافت فیبر گسترش مفصل تحت فشار کشش به دلیل نصب به انجام مناسب از پیش از فشرده سازی نیست، لوله نتواند انحراف،جابجایی و گسترش محوری، باید توجه داشته باشید که حلقه انعطاف پذیر از حفاظت در برابر خراش، نصب شده در اسرع وقت برای جدا کردن تخته پشتیبانی، به طوری که در حالت کار عادی
کاربرد:
نفت و گاز، تخلیه نمک، سیستم های خنک کننده، پمپ ها، کارخانه های شیمیایی، گرمایش، تهویه
و تهویه مطبوع، ساخت کشتی، کاربردهای دریایی، کارخانه های تصفیه آب
فاضلاب، سیستم های لوله کشی بهداشتی، کارخانه های پالپ و کاغذ، سیستم های لوله کشی برای آب سرد یا گرم، سیستم های خنک کننده تولید برق، کارخانه های فسفات، آب آشامیدنی
