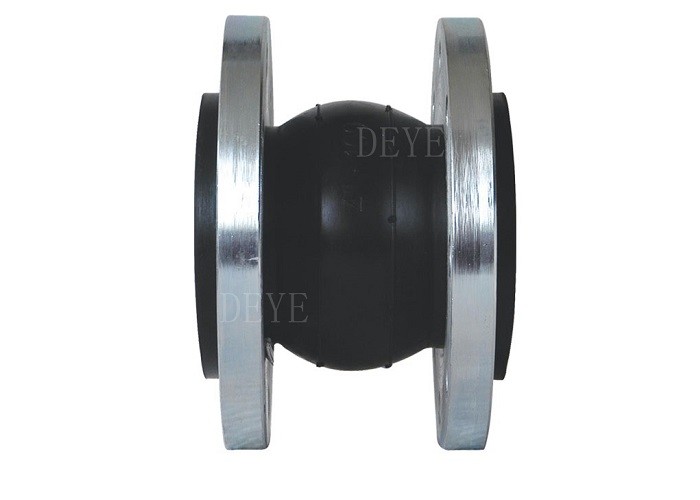

مفاصل گسترش لاستیکی EPDM با فلنج فولاد ضد زنگ

محل منبع	چین
نام تجاری	DEYE
گواهی	ISO9001:2015 PED
شماره مدل	DY-RJ-U13
Document	Product Brochure PDF
مقدار حداقل تعداد سفارش	10PCS
قیمت	USD2-USD25 each
جزئیات بسته بندی	جعبه کارتن + لایه های چوبی یا کارتن + پالت
زمان تحویل	20 روز برای سفارش معمول، 7 روز برای اقلام انبار شده
شرایط پرداخت	T/T، L/C، D/P
قابلیت ارائه	1000 عدد یک ماهه

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

جزئیات محصول

انواع	نوع تک کره، نوع کره دوقلو، نوع کره دوتایی، نوع توپ دوتایی، نوع اتصالات اتحادیه	مواد لاستیکی	EPDM، NBR، BUNA، نئوپرن، VITON، PTFE، Hypalon
نوع فلنج	HDG، الکتريکي، گالوانيزه شده، زينک پوشيده، فولاد ضد زنگ	رتبه بندی	PN10 PN16 PN25 CL150LBS 150#
اندازه	2" (DN50MM) - 144" ((DN3600MM)
برجسته کردن	مفاصل کششی از لاستیک نایلون epdm,جفت های کششی لاستیکی PTFE epdm,مفصل لاستیکی گسترش epdm , PTFE epdm rubber expansion joints , epdm expansion rubber joint

پیام بگذارید

توضیحات محصول

مفصل لاستیکی EPDM برای نوشیدن آب با فلنج های فولاد ضد زنگ

مفاصل کشش لاستیکی رابط های انعطاف پذیر برای ساخت سیستم های لوله هستند. آنها فشار سیستم را با کاهش لرزش و
سر و صدا و جبران حرکات ثابت یا پویا ناشی از تغییرات حرارتی، فشار بار، افزایش پمپ یا قرار گرفتن ساختمان.
آنها همچنین جبران عدم دقت مونتاژ (خطای خطی در طول نصب) و می تواند به عنوان قطعات ورودی لوله برای تسهیل بازرسی استفاده شود

مفاصل کشش لاستیکی لرزش ناشی از تجهیزات را جدا یا کاهش می دهند. انتقال لرزش کاهش می یابد و
از تجهیزات در برابر این اثرات مضر محافظت می کنند.

مفصل کشش لاستیکی با EPDM با کیفیت بالا برای آب آشامیدنی مناسب است، دارای تایید WRAS است. به جز این که در برابر آب سرد و گرم، آب دریا، آب خنک کننده،آب با افزودنی های شیمیایی، اسیدهای کم غلظت و قلیات، محلول های نمک، الکل های فنی، استرها و کتون ها می تواند آب گرم و آب خنک کننده را با محلول های نمک نیز مدیریت کند.

مواد قطعات اصلی

پوشش	EPDM، NBR، Hypalon، NR، PTFE
تقویت پارچه	نایلون
لوله	EPDM، NBR، Hypalon، NR، PTFE
حلقه های نگهدارنده	فولاد
فلنج	فولاد کربن، فولاد ضد زنگ، فولاد دوگانه

دامنه عرضه

محدوده اندازه	DN50-DN800
محدوده فشار	PN10 PN16 PN25 برای لاستیک
محدوده فشار	PN10, PN16, PN25, PN40, PN64, PN100 برای نوع فلزی

فشار طراحی

مطبوعات کار	10	16	25
فشار انفجار ((بار)	30	48	55
خلاء ((mmHg)	400	650	750

تکنولوژی/ ورق های اطلاعات فنی

مفصل کشش لاستیکی تک کره ای

مفاصل گسترش لاستیکی EPDM با فلنج فولاد ضد زنگ 0

ابعاد مفصل لاستیکی PN16

قطر اسمی DN		طول L ((ملی متر)		تعداد پیچ ها ⁿ	فلانج سوراخ های دی.	دایره ی بولت	جابجایی محوری (ملی متر)		جابجایی جانبی	زاویه انحراف
(ملی متر)	(در)	طول L ((ملی متر)		تعداد پیچ ها ⁿ	فلانج سوراخ های دی.	دایره ی بولت	کشش	کمپبازنشستگی	جابجایی جانبی	زاویه انحراف
32	۱۱/۴	95		4	17.5	100	6	9	9	15°
40	۱/۲	95		4	17.5	110	6	10	9	15°
50	2	105		4	17.5	125	7	10	10	15°
65	۲۱/۲	115		4	17.5	145	7	13	11	15°
80	3	135	130	8	17.5	160	8	15	12	15°
100	4	150	135	8	17.5	180	10	19	13	15°
125	5	165	160	8	17.5	210	12	19	14	15°
150	6	180	185	8	22	240	12	20	22	15°
200	8	190	200	8	22	295	16	25	22	15°
250	10	230	240	12	22	350	16	25	22	15°
300	12	245	260	12	22	400	16	25	22	15°
350	14	265		16	26	460	16	25	22	15°
400	16	265		16	26	515	16	25	22	15°
450	18	265		20	26	565	16	25	22	15°
500	20	265		20	30	620	16	25	22	15°
600	24	265		20	26	725	16	25	22	15°
700	28	260		24	30	810	16	25	22	10°
800	32	260		24	30	920	16	25	22	10^u
900	36	260		24	30	1020	16	25	22	10^w
1000	40	260		28	30	1120	16	25	22	10°

ابعاد مفصل لاستیکی 150LBS

قطر اسمی DN

طول L ((ملی متر)

NO.of
بولت

از سوراخ های فلنج

"ديا" از "بولت سيرکل"

جابجایی محوری

جابجایی جانبی

زاویه انحراف

(ملی متر)

کشش

فشرده سازی

152

130

79.4

+95

±13

±15°

1 1/4

152

130

+95

±13

±15°

1-1/2

152

130

98.5

+95

-13

±13

±15"

152

130

121

+95

±13

±15"

2-1/2

152

130

139.5

+95

-13

±13

±15

152

130

153

+95

-13

±13

±15°

100

152

130

190

+95

±13

±15°

125

152

130

20
22

22.5

216

+95

-16

±13

±15°

150

152

130

22.5

242

+95

-16

±13

±15°

200

152

130

22.5

298

+95

-16

±13

±15°

250

203

130

25.5

362

+13

±19

±15°

300

203

130

25.5

432

+13

±19

±15°

350

203

200

28.5

476

+13

-19

±19

±15°

400

203

200

28.5

540

+13

-19

±19

±15°

450

203

200

578

+13

-19

±19

±15°

500

203

200

634

+13

-19

±19

±15°

600

254

260

749.5

+13

-19

±19

±15°

800

254

260

920

+13

-19

±19

±15°

ویژگی ها

جذب حرکات محوری (افزایش و فشرده سازی)
حرکت محوری تغییر در طول ابعاد نطفه از طول آزاد خود را در یک
جهت موازی با محور طولی آن.

حرکت هاي جانبي رو جذب کن
حرکت جانبی، جابجایی نسبی از یک انتهای نطفه به انتهای دیگر در جهت عمودی به محور طولی آن است.

حرکات زاویه ای و چرخش را جذب می کند.
حرکت زاویه ای، جابجایی چرخش محور طولی بادکنک به سمت یک نقطه چرخش است. چرخش به پیچیدن یک
در انتهای نطفه ها نسبت به انتهای دیگر، در حدود خط مرکزی نطفه ها.

ارتعاش رو کاهش بده
مفاصل کشش لاستیکی لرزش ناشی از تجهیزات را جدا یا کاهش می دهند.
از ارتعاش کاهش می یابد و آنها از تجهیزات در برابر این اثرات مضر محافظت می کنند.

انتقال صداي خفيف
مفاصل کشش لاستیکی به دلیل رابط لاستیکی فولادی مفاصل و فلنج های جفت گیری، انتقال صدا را کاهش می دهند.

راهنما و یادداشت نصب مفصل لاستیکی

1، نصب مفاصل گسترش باید با توجه به گسترش نقشه های ساخت لوله و دستورالعمل های نصب مورد نیاز باشد

2، نصب مفصل گسترش لوله باید تقریبا به افزایش ثابت توسط جهت گیری

و مفاصل انبساط را می توان برای بازی یک نقش، بنابراین جهت گیری و تثبیت تنظیمات باید در مطابقت دقیق با بخش طراحی اطلاعات فنی.اصل تعیین حمایت ثابت، لطفاً به " راهنمای نصب مفاصل گسترش بلوز " مراجعه کنید.

3، با یک مفصل گسترش بادکنک با یک صفحه فلز ضد زنگ نازک تشکیل شده است، بنابراین در حرکت، بالا بردن و جوش باید مراقب باشند که به نقطه، خراش، قوس،اسپرت جوش و دلایل دیگر برای آسیب به بادکنک

4، باید قبل از نصب و لوله نطفه خارج از بدن برداشته شود برای اطمینان از حرکت طبیعی نطفه

5، در یک جریان درخواست رسانه برای پیوستن گسترش باید مورد نیاز برای نصب تیر جریان

6، به منظور ساخت بادکنک در وضعیت خوب کار،نمی تواند در انحراف، از جمله محوری، جانبی، خطای نصب لوله انتقال چرخش نصب مفاصل گسترش

7، مفاصل گسترش نصب شده، در حال اجرا در سیستم قبل از حرکت برای حذف تمام رنگ زرد از دست دادن یک پیچ ثابت

8، بافت فیبر گسترش مفصل تحت فشار کشش به دلیل نصب به انجام مناسب از پیش از فشرده سازی نیست، لوله نتواند انحراف،جابجایی و گسترش محوری، باید توجه داشته باشید که حلقه انعطاف پذیر از حفاظت در برابر خراش، نصب شده در اسرع وقت برای جدا کردن تخته پشتیبانی، به طوری که در حالت کار عادی

کاربرد:

نفت و گاز، تخلیه نمک، سیستم های خنک کننده، پمپ ها، کارخانه های شیمیایی، گرمایش، تهویه
و تهویه مطبوع، ساخت کشتی، کاربردهای دریایی، کارخانه های تصفیه آب
فاضلاب، سیستم های لوله کشی بهداشتی، کارخانه های پالپ و کاغذ، سیستم های لوله کشی برای آب سرد یا گرم، سیستم های خنک کننده تولید برق، کارخانه های فسفات، آب آشامیدنی
