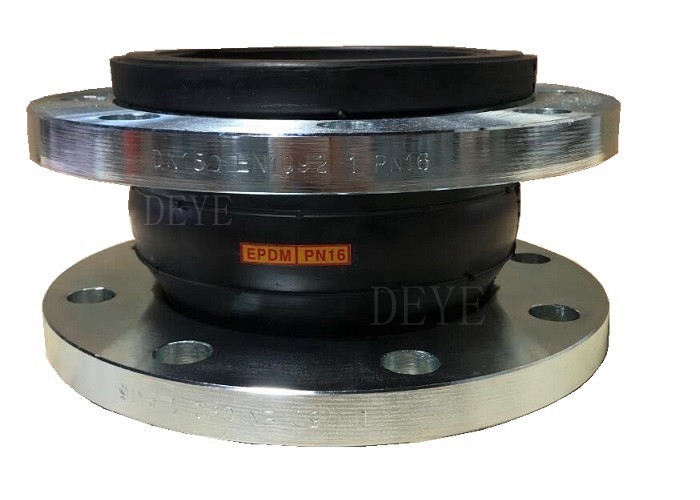

مفاصل کشش لاستیکی PTFE EPDM NBR با PN10 PN16 Cl150
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | DY-RJ-U02 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD2-USD25 each |
| جزئیات بسته بندی | جعبه کارتن + لایه های چوبی یا کارتن + پالت |
| زمان تحویل | 20 روز برای سفارش معمول، 7 روز برای اقلام انبار شده |
| شرایط پرداخت | T/T، L/C، D/P |
| قابلیت ارائه | 1000 عدد یک ماهه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| انواع | نوع تک کره، نوع کره دوقلو، نوع کره دوتایی، نوع توپ دوتایی، نوع اتصالات اتحادیه | مواد لاستیکی | EPDM، NBR، BUNA، نئوپرن، VITON، PTFE، Hypalon |
|---|---|---|---|
| نوع فلنج | HDG، الکتريکي، گالوانيزه شده، زينک پوشيده، فولاد ضد زنگ | رتبه بندی | PN10 PN16 PN25 CL150LBS 150# |
| اندازه | 2" (DN50MM) - 144" ((DN3600MM) | ||
| برجسته کردن | جفت های گسترش دهنده لاستیک PTFE,مفاصل کشش لاستیکی NBR,مفصل انبساط PN16 epdm,NBR rubber expansion joints,PN16 epdm expansion joint |
||
توضیحات محصول
مفاصل کشش لاستیکی PTFE EPDM NBR با PN10 PN16 Cl150
یک مفصل کشش لاستیکی یک واحد انعطاف پذیر است که از لاستومرهای طبیعی یا مصنوعی یا PTFE ساخته شده است و در صورت لزوم، تقویت کننده ای از bellow (فولاد، نایلون یا aramid) اضافه می شود.مفاصل کشش لاستیکی راه حل مناسب برای سیستم های لوله برای جذب حرکات هستند، ارتعاش یا سر و صدا، که منجر به زندگی قابل توجهی طولانی تر از کار لوله و تجهیزات متصل می شود.
مواد قطعات اصلی
| پوشش | EPDM، NBR، Hypalon، NR، PTFE |
| تقویت پارچه | نایلون |
| لوله | EPDM، NBR، Hypalon، NR، PTFE |
| حلقه های نگهدارنده | فولاد |
| فلنج | فولاد کربن، فولاد ضد زنگ، فولاد دوگانه |
دامنه عرضه
| محدوده اندازه | DN50-DN800 |
|
|
PN10 PN16 PN25 برای لاستیک |
| PN10, PN16, PN25, PN40, PN64, PN100 برای نوع فلزی |
فشار طراحی
| مطبوعات کار | 10 | 16 | 25 |
| فشار انفجار ((بار) | 30 | 48 | 55 |
| خلاء ((mmHg) | 400 | 650 | 750 |
تکنولوژی/ ورق های اطلاعات فنی
مفصل کشش لاستیکی تک کره ای
ابعاد مفصل لاستیکی PN16
| قطر اسمی DN |
طول L ((ملی متر)
|
تعداد پیچ ها n |
فلانج سوراخ های دی. |
دایره ی بولت
|
جابجایی محوری (ملی متر) |
جابجایی جانبی
|
زاویه انحراف
|
|||
| (ملی متر) | (در) | کشش | کمپبازنشستگی | |||||||
| 32 | ۱۱/۴ | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | ۱/۲ | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | ۲۱/۲ | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10u | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
ابعاد مفصل لاستیکی 150LBS
| قطر اسمی DN | طول L ((ملی متر) | ب | NO.of بولت |
از سوراخ های فلنج | "ديا" از "بولت سيرکل" | جابجایی محوری | جابجایی جانبی | زاویه انحراف | |||
|
mm |
|||||||||||
| (ملی متر) | L1 | L2 | کشش | فشرده سازی | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +95 | 13 | ±13 | ±15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +95 | 13 | ±13 | ±15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +95 | -13 | ±13 | ±15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +95 | 13 | ±13 | ±15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +95 | -13 | ±13 | ±15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +95 | -13 | ±13 | ±15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +95 | 16 | ±13 | ±15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +95 | -16 | ±13 | ±15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +95 | -16 | ±13 | ±15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +95 | -16 | ±13 | ±15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ±19 | ±15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ±19 | ±15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | -19 | ±19 | ±15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | -19 | ±19 | ±15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | -19 | ±19 | ±15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | -19 | ±19 | ±15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | -19 | ±19 | ±15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | -19 | ±19 | ±15° |
ویژگی ها
جذب حرکات محوری (افزایش و فشرده سازی)
حرکت محوری تغییر در طول ابعاد نطفه از طول آزاد خود را در یک
جهت موازی با محور طولی آن.
حرکت هاي جانبي رو جذب کن
حرکت جانبی، جابجایی نسبی از یک انتهای نطفه به انتهای دیگر در جهت عمودی به محور طولی آن است.
حرکات زاویه ای و چرخش را جذب می کند.
حرکت زاویه ای، جابجایی چرخش محور طولی بادکنک به سمت یک نقطه چرخش است. چرخش به پیچیدن یک
در انتهای نطفه ها نسبت به انتهای دیگر، در حدود خط مرکزی نطفه ها.
ارتعاش رو کاهش بده
مفاصل کشش لاستیکی لرزش ناشی از تجهیزات را جدا یا کاهش می دهند.
از ارتعاش کاهش می یابد و آنها از تجهیزات در برابر این اثرات مضر محافظت می کنند.
انتقال صداي خفيف
مفاصل کشش لاستیکی به دلیل رابط لاستیکی فولادی مفاصل و فلنج های جفت گیری، انتقال صدا را کاهش می دهند.
راهنما و یادداشت نصب مفصل لاستیکی
1، نصب مفاصل گسترش باید با توجه به گسترش نقشه های ساخت لوله و دستورالعمل های نصب مورد نیاز باشد
2، نصب مفصل گسترش لوله باید تقریبا به افزایش ثابت توسط جهت گیری
و مفاصل انبساط را می توان برای بازی یک نقش، بنابراین جهت گیری و تثبیت تنظیمات باید در مطابقت دقیق با بخش طراحی اطلاعات فنی.اصل تعیین حمایت ثابت، لطفاً به " راهنمای نصب مفاصل گسترش بلوز " مراجعه کنید.
3، با یک مفصل گسترش بادکنک با یک صفحه فلز ضد زنگ نازک تشکیل شده است، بنابراین در حرکت، بالا بردن و جوش باید مراقب باشند که به نقطه، خراش، قوس،اسپرت جوش و دلایل دیگر برای آسیب به بادکنک
4، باید قبل از نصب و لوله نطفه خارج از بدن برداشته شود برای اطمینان از حرکت طبیعی نطفه
5، در یک جریان درخواست رسانه برای پیوستن گسترش باید مورد نیاز برای نصب تیر جریان
6، به منظور ساخت بادکنک در وضعیت خوب کار،نمی تواند در انحراف، از جمله محوری، جانبی، خطای نصب لوله انتقال چرخش نصب مفاصل گسترش
7، مفاصل گسترش نصب شده، در حال اجرا در سیستم قبل از حرکت برای حذف تمام رنگ زرد از دست دادن یک پیچ ثابت
8، بافت فیبر گسترش مفصل تحت فشار کشش به دلیل نصب به انجام مناسب از پیش از فشرده سازی نیست، لوله نتواند انحراف،جابجایی و گسترش محوری، باید توجه داشته باشید که حلقه انعطاف پذیر از حفاظت در برابر خراش، نصب شده در اسرع وقت برای جدا کردن تخته پشتیبانی، به طوری که در حالت کار عادی
کاربرد:
نفت و گاز، تخلیه نمک، سیستم های خنک کننده، پمپ ها، کارخانه های شیمیایی، گرمایش، تهویه
و تهویه مطبوع، ساخت کشتی، کاربردهای دریایی، کارخانه های تصفیه آب
فاضلاب، سیستم های لوله کشی بهداشتی، کارخانه های پالپ و کاغذ، سیستم های لوله کشی برای آب سرد یا گرم، سیستم های خنک کننده تولید برق، کارخانه های فسفات، آب آشامیدنی
