گره های گسترش فلزی SS با CL150 PN16 PN25
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | DY-RJ-U12 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD2-USD25 each |
| جزئیات بسته بندی | جعبه کارتن + لایه های چوبی یا کارتن + پالت |
| زمان تحویل | 20 روز برای سفارش معمول، 7 روز برای اقلام انبار شده |
| شرایط پرداخت | T/T، L/C، D/P |
| قابلیت ارائه | 1000 عدد یک ماهه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| انواع | نوع تک کره، نوع کره دوقلو، نوع کره دوتایی، نوع توپ دوتایی، نوع اتصالات اتحادیه | مواد لاستیکی | EPDM، NBR، BUNA، نئوپرن، VITON، PTFE، Hypalon |
|---|---|---|---|
| نوع فلنج | HDG، الکتريکي، گالوانيزه شده، زينک پوشيده، فولاد ضد زنگ | رتبه بندی | PN10 PN16 PN25 CL150LBS 150# |
| اندازه | 2" (DN50MM) - 144" ((DN3600MM) | ||
| برجسته کردن | جفت های انبساط فلزی,گره های گسترش SS,PN25 گسترش مفصل پایین,SS bellows expansion joints,PN25 bellow joint expansion |
||
توضیحات محصول

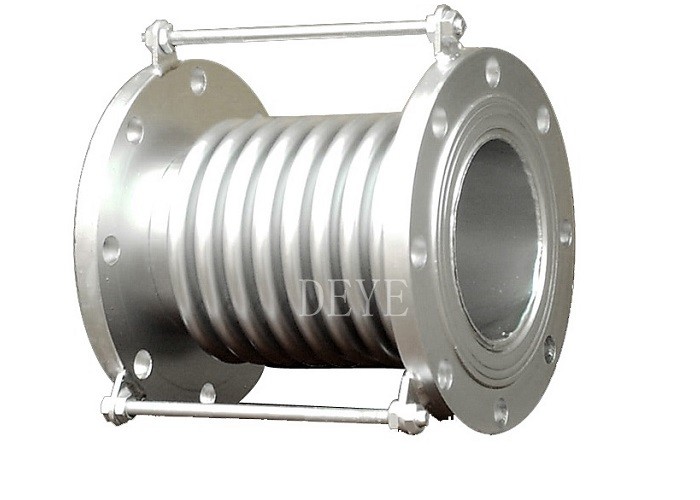

SS METAL BELLOWS EXPANSION JOINT با CL150 PN16 PN25
مفاصل گسترش فلزی عناصر جبران کننده برای گسترش حرارتی و حرکت نسبی در خط لوله ها، ظروف و ماشین آلات هستند.
بسته به کاربرد، آنها از یک یا چند لوله فلزی موج دار، اتصال در هر دو سر و میله های کششی تشکیل شده اند.
آنها بر اساس سه نوع اصلی حرکت متفاوت هستند: مفاصل محوری، زاویه ای و جانبی گسترش. مفاصل گسترش در زمینه های مختلف استفاده می شود
از جمله تولید انرژی، صنعت کاغذ سازی، صنعت شیمیایی، تصفیه آب، نفت و گاز طبیعی.
بدون توجه به حرکت حرارتی یا لرزش در خط لوله.
دامنه اندازه:
1-48
درجه مواد پروژه:
فولاد کربن: ST37، Q235، A105
فولاد های ضد زنگ استنتیک: 304 SS، 321 SS، 304L SS، 347 SS، 310 SS، 316 SS، 316L SS، 904L
آلیاژ های نیکل: اینکونل 600، اینکونل 601, اینکونل 625, اینکونل 800, اینکونل 800H, اینکونل 825, مونل 400
نقشه های فنی مفصل کشش غذا/ مفصل کشش فلزی
نوع 01 ابعاد
| اندازه | ریپل | فشار کاری ((بار) | موثر | مکس | طول عرضه شده ((ملی متر) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | مساحت | OD | ||||||
| DN | qty | جبران محوری ((ملی متر) | نیروی فشرده سازی ((N/mm) | (cm)2) | (ملی متر) | آخر فلنگ | پای جوشیده | ||||||
| 32 | 8 | 20 | 18 | 15 | 26 | 63 | 98 | 16 | 225 | 160 | 250 | 264 | 280 |
| 40 | 8 | 20 | 18 | 15 | 44 | 89 | 106 | 23 | 244 | 164 | 259 | 269 | 289 |
| 50 | 8 | 20 | 18 | 15 | 70 | 70 | 138 | 37 | 259 | 172 | 276 | 282 | 306 |
| 65 | 8 | 26 | 22 | 19 | 44 | 55 | 68 | 55 | 270 | 215 | 294 | 300 | 322 |
| 80 | 8 | 34 | 28 | 25 | 33 | 41 | 54 | 81 | 284 | 240 | 338 | 344 | 366 |
| 100 | 6 | 40 | 35 | 29 | 75 | 93 | 117 | 121 | 304 | 235 | 317 | 323 | 345 |
| 125 | 5 | 38 | 34 | 29 | 59 | 74 | 92 | 180 | 334 | 282 | 314 | 316 | 342 |
| 150 | 5 | 40 | 34 | 29 | 62 | 78 | 97 | 257 | 364 | 282 | 339 | 338 | 367 |
| 200 | 4 | 42 | 38 | 34 | 68 | 78 | 111 | 479 | 442 | 280 | 348 | 348 | 372 |
| 250 | 4 | 59 | 52 | 47 | 42 | 45 | 55 | 769 | 507 | 315 | 379 | 415 | 379 |
| 300 | 4 | 59 | 52 | 47 | 59 | 65 | 71 | 1105 | 562 | 366 | 427 | 466 | 467 |
نوع 02 ابعاد
| NPS | ریپل | فشار کاری ((بار) | موثر | مکس | طول عرضه شده ((ملی متر) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | مساحت | -به اندازه ي کافي. | ||||||
| DN | qty | جبران محوری ((ملی متر) | نیروی فشرده سازی ((N/mm) | (cm)2) | (ملی متر) | آخر فلنگ | پای جوشیده | ||||||
| 32 | 16 | 41 | 36 | 31 | 14 | 32 | 47 | 16 | 225 | 224 | 291 | 316 | 321 |
| 40 | 16 | 41 | 36 | 31 | 22 | 45 | 55 | 23 | 244 | 230 | 304 | 319 | 334 |
| 50 | 16 | 41 | 36 | 31 | 35 | 35 | 70 | 37 | 259 | 240 | 342 | 347 | 372 |
| 65 | 12 | 38 | 34 | 29 | 32 | 40 | 50 | 55 | 270 | 260 | 334 | 340 | 362 |
| 80 | 10 | 49 | 43 | 38 | 21 | 26 | 33 | 81 | 284 | 270 | 368 | 374 | 390 |
| 100 | 10 | 64 | 57 | 49 | 40 | 50 | 63 | 121 | 304 | 305 | 381 | 387 | 409 |
| 125 | 9 | 66 | 58 | 50 | 36 | 45 | 56 | 180 | 334 | 382 | 386 | 388 | 414 |
| 150 | 8 | 64 | 54 | 46 | 51 | 59 | 65 | 257 | 364 | 356 | 399 | 402 | 427 |
| 200 | 6 | 59 | 53 | 48 | 52 | 58 | 78 | 479 | 442 | 340 | 402 | 402 | 426 |
| 250 | 6 | 87 | 79 | 71 | 35 | 39 | 47 | 769 | 507 | 393 | 459 | 493 | 399 |
| 300 | 6 | 87 | 79 | 71 | 37 | 41 | 45 | 1105 | 562 | 464 | 525 | 564 | 565 |
در چه کاربردهایی از مفاصل گسترش فلزی به طور معمول استفاده می شود؟
نطفه های فلزی و مفاصل گسترش معمولاً در کاربردهای مختلف برای جبران گسترش حرارتی، لرزش، عدم تراز و سایر انواع حرکت در خط لوله ها و تجهیزات استفاده می شوند.در اینجا برخی از کاربردهای رایج برای نطفه های فلزی و مفاصل انبساط است:
•سیستم های HVAC: نطفه های فلزی و مفاصل گسترش در گرمایش، تهویه مطبوع،و سیستم های تهویه مطبوع (HVAC) برای جذب گسترش و انقباض حرارتی ناشی از تغییرات دمای و فشار.
•صنعت هوافضا
•صنعت پتروشیمی
• تولید برق
• تجهیزات پزشکی
•صنعت خودرو
•صنعت نیمه هادی: نطفه های فلزی و مفاصل گسترش در صنعت نیمه هادی برای جبران حرکت و ارتعاش در اتاق های خلاء و سایر تجهیزات استفاده می شود.
چطور می توانم مفصل متراکم فلزی مناسب را برای کاربرد خاصم انتخاب کنم؟
انتخاب مواد مناسب برای نطفه های فلزی و مفاصل انبساط برای اطمینان از دوام و قابلیت اطمینان آنها در کاربردهای خاص صنعتی مهم است.در اینجا برخی از عواملی که هنگام انتخاب مطالب باید در نظر بگیرید، آورده شده است:
- دمای: مواد باید قادر به تحمل محدوده دمای کاربرد باشند. مواد مختلف دارای محدودیت های دمایی متفاوت هستند.بنابراین مهم است که یک ماده را انتخاب کنید که بتواند محدوده دمای انتظار را تحمل کند.
- مقاومت در برابر خوردگی: در صنایع که مواد خوردگی وجود دارد، انتخاب یک ماده مقاوم در برابر خوردگی مهم است.مواد مانند فولاد ضد زنگ و Inconel اغلب به دلیل خواص مقاوم در برابر خوردگی استفاده می شود.
- فشار: مواد باید قادر به مقاومت در برابر فشار استفاده شوند. مواد مختلف دارای فشار های مختلف هستند.بنابراین مهم است که ماده ای را انتخاب کنید که بتواند محدوده فشار انتظار را تحمل کند..
- انعطاف پذیری: ماده باید به اندازه کافی انعطاف پذیر باشد تا بتواند حرکت و ارتعاش را در برنامه کاربردی در نظر بگیرد. مواد مانند اینکونل و تیتانیوم اغلب به دلیل انعطاف پذیری بالایی استفاده می شوند.
- هزینه: هزینه مواد باید با توجه به کاربرد صنعتی خاص در نظر گرفته شود. برخی مواد گران تر از دیگران هستند.بنابراین مهم است که یک ماده ای را انتخاب کنید که برای استفاده از آن هزینه دارد..
برای تعیین بهترین ماده برای یک کاربرد صنعتی خاص، مهم است که با تولید کننده یا تامین کننده نطفه های فلزی و مفاصل انبساط مشورت کنید.آنها می توانند بر اساس تخصص و تجربه خود در این زمینه راهنمایی و توصیه کنند..
کارکنان مهندسی و فروش فنی Bellows Systems می توانند به شما در انتخاب مناسب مواد بر اساس درخواست شما کمک کنند.
ویژگی ها
جذب حرکات محوری (افزایش و فشرده سازی)
حرکت محوری تغییر در طول ابعاد نطفه از طول آزاد خود را در یک
جهت موازی با محور طولی آن.
حرکت هاي جانبي رو جذب کن
حرکت جانبی، جابجایی نسبی از یک انتهای نطفه به انتهای دیگر در جهت عمودی به محور طولی آن است.
حرکات زاویه ای و چرخش را جذب می کند.
حرکت زاویه ای، جابجایی چرخش محور طولی بادکنک به سمت یک نقطه چرخش است. چرخش به پیچیدن یک
در انتهای نطفه ها نسبت به انتهای دیگر، در حدود خط مرکزی نطفه ها.
ارتعاش رو کاهش بده
مفاصل کشش لاستیکی لرزش ناشی از تجهیزات را جدا یا کاهش می دهند.
از ارتعاش کاهش می یابد و آنها از تجهیزات در برابر این اثرات مضر محافظت می کنند.
انتقال صداي خفيف
مفاصل کشش لاستیکی به دلیل رابط لاستیکی فولادی مفاصل و فلنج های جفت گیری، انتقال صدا را کاهش می دهند.
راهنما و یادداشت نصب مفصل لاستیکی
1، نصب مفاصل گسترش باید با توجه به گسترش نقشه های ساخت لوله و دستورالعمل های نصب مورد نیاز باشد
2، نصب مفصل گسترش لوله باید تقریبا به افزایش ثابت توسط جهت گیری
و مفاصل انبساط را می توان برای بازی یک نقش، بنابراین جهت گیری و تثبیت تنظیمات باید در مطابقت دقیق با بخش طراحی اطلاعات فنی.اصل تعیین حمایت ثابت، لطفاً به " راهنمای نصب مفاصل گسترش بلوز " مراجعه کنید.
3، با یک مفصل گسترش بادکنک با یک صفحه فلز ضد زنگ نازک تشکیل شده است، بنابراین در حرکت، بالا بردن و جوش باید مراقب باشند که به نقطه، خراش، قوس،اسپرت جوش و دلایل دیگر برای آسیب به بادکنک
4، باید قبل از نصب و لوله نطفه خارج از بدن برداشته شود برای اطمینان از حرکت طبیعی نطفه
5، در یک جریان درخواست رسانه برای پیوستن گسترش باید مورد نیاز برای نصب تیر جریان
6، به منظور ساخت بادکنک در وضعیت خوب کار،نمی تواند در انحراف، از جمله محوری، جانبی، خطای نصب لوله انتقال چرخش نصب مفاصل گسترش
7، مفاصل گسترش نصب شده، در حال اجرا در سیستم قبل از حرکت برای حذف تمام رنگ زرد از دست دادن یک پیچ ثابت
8، بافت فیبر گسترش مفصل تحت فشار کشش به دلیل نصب به انجام مناسب از پیش از فشرده سازی نیست، لوله نتواند انحراف،جابجایی و گسترش محوری، باید توجه داشته باشید که حلقه انعطاف پذیر از حفاظت در برابر خراش، نصب شده در اسرع وقت برای جدا کردن تخته پشتیبانی، به طوری که در حالت کار عادی
کاربرد:
نفت و گاز، تخلیه نمک، سیستم های خنک کننده، پمپ ها، کارخانه های شیمیایی، گرمایش، تهویه
و تهویه مطبوع، ساخت کشتی، کاربردهای دریایی، کارخانه های تصفیه آب
فاضلاب، سیستم های لوله کشی بهداشتی، کارخانه های پالپ و کاغذ، سیستم های لوله کشی برای آب سرد یا گرم، سیستم های خنک کننده تولید برق، کارخانه های فسفات، آب آشامیدنی
