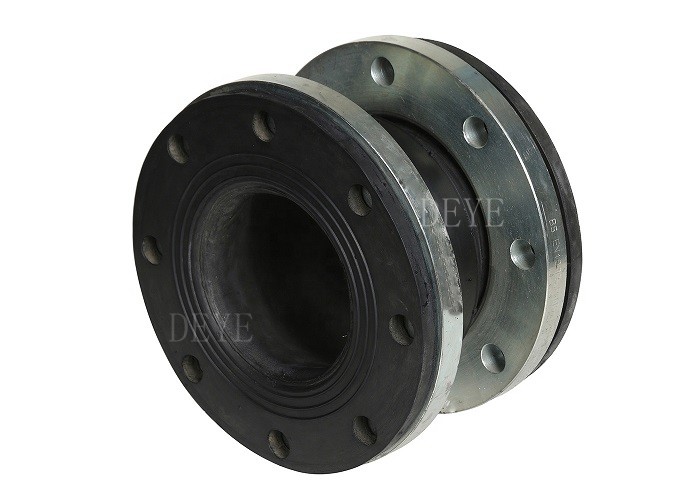

مفاصل انبساط لاستیکی تک کره ای یک توپ با لاستیک FF صورت کامل
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | DY-RJ-U06 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD2-USD25 each |
| جزئیات بسته بندی | جعبه کارتن + لایه های چوبی یا کارتن + پالت |
| زمان تحویل | 20 روز برای سفارش معمول، 7 روز برای اقلام انبار شده |
| شرایط پرداخت | T/T، L/C، D/P |
| قابلیت ارائه | 1000 عدد یک ماهه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| انواع | نوع تک کره، نوع کره دوقلو، نوع کره دوتایی، نوع توپ دوتایی، نوع اتصالات اتحادیه | مواد لاستیکی | EPDM، NBR، BUNA، نئوپرن، VITON، PTFE، Hypalon |
|---|---|---|---|
| نوع فلنج | HDG، الکتريکي، گالوانيزه شده، زينک پوشيده، فولاد ضد زنگ | فشار کاری | PN10 PN16 PN25 CL150LBS 150# |
| اندازه | 2" (DN50MM) - 24" ((DN600MM) | ||
| برجسته کردن | مفاصل گسترش یک توپ,مفاصل تک کره ای,مفصل تک کروی لاستیکی PN10,Single Sphere Expansion Joints,PN10 single sphere rubber expansion joint |
||
توضیحات محصول
یک کره یک توپ لاستیک مفصل گسترش با صورت کامل لاستیک FF
یک مفصل گسترش دهنده یک جزء است که انعطاف پذیری را به سیستم لوله اضافه می کند.تعداد و نوع استفاده شده توسط طرح لوله و پارامترهای عملیاتی تعیین می شودهمچنین تجهیزات متصل تعیین می کند که چه زمانی از آنها استفاده می شود. مهندسان کارخانه، مهندسان و طراحان لوله به طور معمول شامل مفاصل گسترش در سیستم های لوله خود هستند، زیرا آنهاعلاوه بر اضافه کردن انعطاف پذیری به طراحی، هزینه ها را از طریق حذف پیچیدگی نقاط ثابت، راهنماها و کاهش نیازهای فضای کلی برای سیستم لوله کاهش می دهد.
مفاصل کشش لاستیکی در صورت دمای پایین در مقابل مفاصل کشش فلزی ترجیح می شوند.رسانه های غیر تهاجمی و زمانی که نیاز به کاهش سر و صدا و همچنین ارتعاش در سیستم لوله کشی وجود دارد.
مواد قطعات اصلی
| پوشش | EPDM، NBR، Hypalon، NR، PTFE |
| تقویت پارچه | نایلون |
| لوله | EPDM، NBR، Hypalon، NR، PTFE |
| حلقه های نگهدارنده | فولاد |
| فلنج | فولاد کربن، فولاد ضد زنگ، فولاد دوگانه |
دامنه عرضه
| محدوده اندازه | DN50-DN800 |
|
|
PN10 PN16 PN25 برای لاستیک |
| PN10, PN16, PN25, PN40, PN64, PN100 برای نوع فلزی |
فشار طراحی
| مطبوعات کار | 10 | 16 | 25 |
| فشار انفجار ((بار) | 30 | 48 | 55 |
| خلاء ((mmHg) | 400 | 650 | 750 |
تکنولوژی/ ورق های اطلاعات فنی
مفصل کشش لاستیکی تک کره ای
ابعاد مفصل لاستیکی PN16
| قطر اسمی DN |
طول L ((ملی متر)
|
تعداد پیچ ها n |
فلانج سوراخ های دی. |
دایره ی بولت
|
جابجایی محوری (ملی متر) |
جابجایی جانبی
|
زاویه انحراف
|
|||
| (ملی متر) | (در) | کشش | کمپبازنشستگی | |||||||
| 32 | ۱۱/۴ | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | ۱/۲ | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | ۲۱/۲ | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10u | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
ابعاد مفصل لاستیکی 150LBS
| قطر اسمی DN | طول L ((ملی متر) | ب | NO.of بولت |
از سوراخ های فلنج | "ديا" از "بولت سيرکل" | جابجایی محوری | جابجایی جانبی | زاویه انحراف | |||
|
mm |
|||||||||||
| (ملی متر) | L1 | L2 | کشش | فشرده سازی | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +95 | 13 | ±13 | ±15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +95 | 13 | ±13 | ±15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +95 | -13 | ±13 | ±15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +95 | 13 | ±13 | ±15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +95 | -13 | ±13 | ±15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +95 | -13 | ±13 | ±15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +95 | 16 | ±13 | ±15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +95 | -16 | ±13 | ±15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +95 | -16 | ±13 | ±15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +95 | -16 | ±13 | ±15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ±19 | ±15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ±19 | ±15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | -19 | ±19 | ±15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | -19 | ±19 | ±15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | -19 | ±19 | ±15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | -19 | ±19 | ±15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | -19 | ±19 | ±15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | -19 | ±19 | ±15° |
ویژگی ها
جذب حرکات محوری (افزایش و فشرده سازی)
حرکت محوری تغییر در طول ابعاد نطفه از طول آزاد خود را در یک
جهت موازی با محور طولی آن.
جذب حرکات جانبی
حرکت جانبی، جابجایی نسبی از یک انتهای نطفه به انتهای دیگر در جهت عمودی به محور طولی آن است.
جذب حرکات زاویه ای و چرخش
حرکت زاویه ای، جابجایی چرخش محور طولی بادکنک به سمت یک نقطه چرخش است. چرخش به پیچیدن یک
در انتهای نطفه ها نسبت به انتهای دیگر، در حدود خط مرکزی نطفه ها.
لرزش را کاهش دهید
مفاصل کشش لاستیکی لرزش ناشی از تجهیزات را جدا یا کاهش می دهند.
از ارتعاش کاهش می یابد و آنها از تجهیزات در برابر این اثرات مضر محافظت می کنند.
انتقال صدا خفیف
مفاصل کشش لاستیکی به دلیل رابط لاستیکی فولادی مفاصل و فلنج های جفت گیری، انتقال صدا را کاهش می دهند.
راهنما و یادداشت نصب مفصل لاستیکی
1، نصب مفاصل گسترش باید با توجه به گسترش نقشه های ساخت لوله و دستورالعمل های نصب مورد نیاز باشد
2، نصب مفصل گسترش لوله باید تقریبا به افزایش ثابت توسط جهت گیری
و مفاصل انبساط را می توان برای بازی یک نقش، بنابراین جهت گیری و تثبیت تنظیمات باید در مطابقت دقیق با بخش طراحی اطلاعات فنی.اصل تعیین حمایت ثابت، لطفاً به " راهنمای نصب مفاصل گسترش بلوز " مراجعه کنید.
3، با یک مفصل گسترش بادکنک با یک صفحه فلز ضد زنگ نازک تشکیل شده است، بنابراین در حرکت، بالا بردن و جوش باید مراقب باشند که به نقطه، خراش، قوس،اسپرت جوش و دلایل دیگر برای آسیب به بادکنک
4، باید قبل از نصب و لوله نطفه خارج از بدن برداشته شود برای اطمینان از حرکت طبیعی نطفه
5، در یک جریان درخواست رسانه برای پیوستن گسترش باید مورد نیاز برای نصب تیر جریان
6، به منظور ساخت بادکنک در وضعیت خوب کار،نمی تواند در انحراف، از جمله محوری، جانبی، خطای نصب لوله انتقال چرخش نصب مفاصل گسترش
7، مفاصل گسترش نصب شده، در حال اجرا در سیستم قبل از حرکت برای حذف تمام رنگ زرد از دست دادن یک پیچ ثابت
8، بافت فیبر گسترش مفصل تحت فشار کشش به دلیل نصب به انجام مناسب از پیش از فشرده سازی نیست، لوله نتواند انحراف،جابجایی و گسترش محوری، باید توجه داشته باشید که حلقه انعطاف پذیر از حفاظت در برابر خراش، نصب شده در اسرع وقت برای جدا کردن تخته پشتیبانی، به طوری که در حالت کار عادی
کاربرد:
نفت و گاز، تخلیه نمک، سیستم های خنک کننده، پمپ ها، کارخانه های شیمیایی، گرمایش، تهویه
و تهویه مطبوع، ساخت کشتی، کاربردهای دریایی، کارخانه های تصفیه آب
فاضلاب، سیستم های لوله کشی بهداشتی، کارخانه های پالپ و کاغذ، سیستم های لوله کشی برای آب سرد یا گرم، سیستم های خنک کننده تولید برق، کارخانه های فسفات، آب آشامیدنی
