صنعت پزشکی و مواد غذایی فولاد ضد زنگ
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001: 2015 |
| شماره مدل | PF-EL-S-08 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD 2-100 dollars for SS36L Elbow |
| جزئیات بسته بندی | جعبه های تخته ای چوبی، پالت، کارتن |
| زمان تحویل | 10 روز کاری |
| قابلیت ارائه | 25 تن برای یک ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مواد | SS316/SS316L، SS304/SS304L، SS321، UNS31803، UNS32750 | ارتباط | لب به لب BW جوش داده شده |
|---|---|---|---|
| ضخامت | Sch5s، sch10s، sch40s، sch80s، sch160s، xs، xxs | سطح | ترشی، لهستانی |
| برجسته کردن | صنعت مواد غذایی فولاد ضد زنگ,آلاچیق جوش آستین فولادی,لوازم آهن آلات ضد زنگ SS316L,Polished stainless steel butt weld elbow,SS316L stainless butt weld fittings |
||
توضیحات محصول

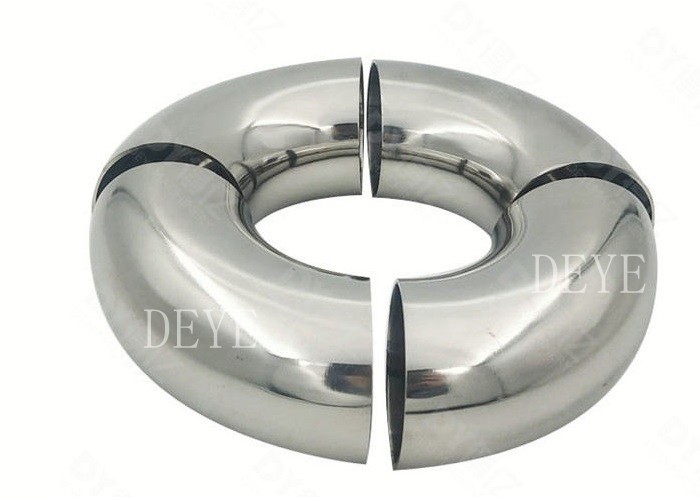

SS316 لوله فولاد ضد زنگ پولیش شده مناسب برابر
مقدمه کوتاه
لوازم لوله های پولیش شده از فولاد ضد زنگدارای طیف گسترده ای از کاربردهای کاربردی و مزایای مناسب برای زمینه هایی مانند تزئینات ساختمان، صنعت مواد غذایی، صنعت شیمیایی، صنعت نفت و گاز طبیعی، صنعت خودرو،تجهیزات پزشکی، و غیره مقاومت قوی آن در برابر خوردگی، پایان سطح بالا، قدرت بالا، سازگاری با دمای خوب، پردازش آسان،حفاظت از محیط زیست و ویژگی های بهداشتی آن را انتخاب ایده آل برای مواد لوله می کندبا توسعه مداوم تکنولوژی،زمینه کاربرد لوله های صاف شده فولاد ضد زنگ بیشتر گسترش می یابد و امکانات بیشتری و فرصت های توسعه را به صنایع مختلف می دهد..
اطلاعات/ مشخصات محصول:
| نام محصول | جابه جا کردن لوله از فولاد ضد زنگ بدون درهم و جوش |
| انواع |
آر آر آر، آر آر آر، 180 درجه بازگشت، خم، کاهش بلو، تی راست، تی برابر، تی Y دستگاه های کاهش دهنده، ecc. redcuers کپس، استوب اند، |
| اندازه | نصف اینچ تا 72 اینچ |
| ضخامت دیوار |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 ضخامت SCH160S,XXS,DIN,SGP JIS |
| استاندارد | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN استاندارد و غیره | |
| مواد | فولاد ضد زنگ304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| دو قطعه SS 2507، DSS2205، UNS31803 UNS32750 | |
| 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404 | |
| فولاد کربن A234 WPB، WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372،ST35.4/8،ST42،ST45،ST52،ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| سطح | شن و ماسه کردن ، ترشح اسید ، پولیش کردن |
ویژگی ها / ویژگی ها
1مقاومت قوی در برابر خوردگی: لوله های فلز ضد زنگ جوشانده شده به دلیل اضافه کردن کروم، یک فیلم اکسید متراکم تشکیل می دهند که می تواند به طور موثر از فرسایش اکسیژن، آب و سایر مواد شیمیایی جلوگیری کند.و مقاومت قوی در برابر خوردگی دارند.
2سطح بالا: لوله های پولیش شده فولاد ضد زنگ تحت درمان پولیش شده اند که منجر به یک سطح بالا می شود که مانند یک آینه صاف است و دارای یک اثر تزئینی خاص است.
3لوله های فلز ضد زنگ با قدرت بالا دارای قدرت و سختی بالا به دلیل اضافه شدن برخی از عناصر آلیاژ هستند و می توانند با فشار و ضربه قابل توجهی مقاومت کنند.
4لوله های پولیش شده فولاد ضد زنگ با سازگاری خوب با دمای بالا مقاومت دمای بالا دارند و می توانند عملکرد پایدار را در محیط های دمای بالا حفظ کنند.
5. آسان برای پردازش و پولیش لوله های فولاد ضد زنگ با پلاستیکی خوب و جوش پذیری، آسان برای پردازش به لوله های اشکال و اندازه های مختلف،و آسان برای تولید تجهیزات مختلف و اجزای.
6لوله های صاف شده فولاد ضد زنگ سازگار با محیط زیست و سالم غیر سمی، بی بو و مقاوم در برابر رشد باکتری هستند، نیازهای زیست محیطی و بهداشت را برآورده می کنند و برای مواد غذایی مناسب هستند,پزشکی و سایر زمینه ها.
تکنولوژی ورق های اطلاعات فنی
لیست ضخامت لوله های ANSI B169
واحد: میلی متر
| اندازه لوله DN (در) | دیامتر بیرونی D | ضخامت طبیعی دیوار | ||||||||||||||
| S5s | Sch10 | Sch20 | Sch30 | Sch40s | بیماری های جنسی | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | 40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ️ | ️ | ️ | ️ | 1. 73 | 1. 73 | 1. 73 | ️ | 2. 41 | 2. 41 | 2. 41 | ️ | ️ | ️ | ️ |
| 1/4 | 13. 7 | ️ | ️ | ️ | ️ | 2. 24 | 2. 24 | 2. 24 | ️ | 3.02 | 3.02 | 3.02 | ️ | ️ | ️ | ️ |
| 3/8 | 17. 1 | ️ | ️ | ️ | ️ | 2.31 | 2.31 | 2.31 | ️ | 3. 20 | 3. 20 | 3. 20 | ️ | ️ | ️ | ️ |
| 1/2 | 21. 3 | 1.65 | ️ | ️ | ️ | 2. 77 | 2. 77 | 2. 77 | ️ | 3. 73 | 3. 73 | 3. 73 | ️ | ️ | 4. 78 | 7. 47 |
| سه چهارم | 26. 7 | 1.65 | ️ | ️ | ️ | 2. 87 | 2. 87 | 2. 87 | ️ | 3. 91 | 3. 91 | 3. 91 | ️ | ️ | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. ۶۵ | ️ | ️ | ️ | 3.38 | 3.38 | 3.38 | ️ | 4. 55 | 4. 55 | 4. 55 | ️ | ️ | 6.35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | ️ | ️ | ️ | 3. 56 | 3. 56 | 3. 56 | ️ | 4. 85 | 4. 85 | 4. 85 | ️ | ️ | 6.35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | ️ | ️ | ️ | 3. 68 | 3. 68 | 3. 68 | ️ | 5.08 | 5.08 | 5.08 | ️ | ️ | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. ۶۵ | ️ | ️ | ️ | 3. 91 | 3. 91 | 3. 91 | ️ | 5. 54 | 5. 54 | 5. 54 | ️ | ️ | 8. 74 | 11. 07 |
| 2 1/2 | 73. | 2. 11 | ️ | ️ | ️ | 5. 16 | 5. 16 | 5. 16 | ️ | 7. 01 | 7. 01 | 7.01 | ️ | ️ | 9. 53 | 14.02 |
| 3 | 88. 9 | 2. 11 | ️ | ️ | ️ | 5. 49 | 5. 49 | 5. 49 | ️ | 7. 62 | 7. 62 | 7. 62 | ️ | ️ | 11. 13 | 15. 24 |
| سه و نیم | 101. 6 | 2. 11 | ️ | ️ | ️ | 5. 74 | 5. 74 | 5. 74 | ️ | 8.08 | 8.08 | 8.08 | ️ | ️ | ️ | ️ |
| 4 | 114. 3 | 2. 11 | ️ | ️ | ️ | 6.02 | 6.02 | 6.02 | ️ | 8. 56 | 8. 56 | 8. 56 | ️ | ️ | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | ️ | ️ | ️ | 6. 55 | 6. 55 | 6. 55 | ️ | 9. 53 | 9. 53 | 9. 53 | ️ | ️ | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | ️ | ️ | ️ | 7. 11 | 7. 11 | 7. 11 | ️ | 10. 97 | 10. 97 | 10. 97 | ️ | ️ | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | ️ | 6.35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10.31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | ️ | 6.35 | 7. ۸۰ | 9.27 | 9.27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | ️ | 6.35 | 8.38 | 9. 53 | 9. 53 | 10.31 | 14.27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 28. 58 | 33.32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 6.35 | 7. 92 | 9. 53 | ️ | 9. 53 | 11. 13 | 15. 09 | ️ | 12. 70 | 19. 05 | 23. 83 | 31. 75 | 35. 71 | ️ |
| 16 | 406. 4 | 4. 19 | 6.35 | 7. 92 | 9. 53 | ️ | 9. 53 | 12. 70 | 16. 66 | ️ | 12. 70 | 21. 44 | 26. 19 | 36. 53 | 40. 49 | ️ |
| 18 | 457. 2 | 4. 19 | 6.35 | 7. 92 | 11. 13 | ️ | 9. 53 | 14.27 | 19. 05 | ️ | 12. 70 | 23. 83 | 29. 36 | 39.67 | 45. 24 | ️ |
| 20 | 508. | 4. 78 | 6.35 | 9. 53 | 12. 70 | ️ | 9. 53 | 15. 09 | 20. 62 | ️ | 12. 70 | 26. 19 | 32. 54 | 44. 45 | 50. 01 | ️ |
| 22 | 558. 8 | 4. 78 | 6.35 | 9. 53 | 12. 70 | ️ | 9. 53 | ️ | 22. 23 | ️ | 12. 70 | 28. 58 | 34. 93 | 47. 63 | 53.98 | ️ |
| 24 | 609. 6 | 5. 54 | 6.35 | 9. 53 | 14.27 | ️ | 9. 53 | 17. 48 | 24. 61 | ️ | 12. 70 | 30. 96 | 38. 89 | 52.37 | 59. 54 | ️ |
| 26 | 660.4 | ️ | 7. 92 | 12. 70 | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 28 | 711.2 | ️ | 7. 92 | 12. 70 | 15. 88 | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 30 | 762. | 6.35 | 7. 92 | 12. 70 | 15. 88 | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 32 | 812. 8 | ️ | 7. 92 | 12. 70 | 15. 88 | ️ | 9. 53 | 17. 48 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 34 | 863. 6 | ️ | 7. 92 | 12. 70 | 15. 88 | ️ | 9. 53 | 17. 48 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 36 | 914. 4 | ️ | 7. 92 | 12. 70 | 15. 88 | ️ | 9. 53 | 17. 48 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 38 | 965.2 | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 40 | 1016. | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 42 | 1066. 8 | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 44 | 1117. 6 | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 46 | 1168.4 | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
| 48 | 1219. 2 | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ |
جدول 1 ابعاد آرنج های شعاع بلند
توجه کلی: تمام ابعاد در میلی متر است.
| اندازه معمولی لوله (NPS) | قطر بیرونی در بیول | 90 درجه آرنج، A | 45 درجه آرنج، ب |
| 1/2 | 21.3 | 38 | 16 |
| سه چهارم | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| سه و نیم | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | ۱۰۱۶0 | 1 524 | 632 |
| 42 | ۱۰۶۷0 | ۱۶۰۰ | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | ۱۲۱۹0 | ۱۸۲۹ | 759 |
جدول 2 ابعاد شعاع بلند کم کردن آرنج
| اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها، A | اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها، A | ||
| پایان بزرگ | آخرش کوچيکه | پایان بزرگ | آخرش کوچيکه | ||||
| 2 x1-1/2" | 60.3 | 48.3 | 76 | 10 × 8 | 273.0 | 219.1 | 381 |
| 2 × 1-1/4 " | 60.3 | 42.2 | 76 | 10 × 6 | 273.0 | 168.3 | 381 |
| 2 × 1" | 60.3 | 33.4 | 76 | 10 × 5 | 273.0 | 141.3 | 381 |
| ۲/۲ × ۲" | 73.0 | 60.3 | 95 | 12 × 10 | 323.8 | 273.0 | 457 |
| ۲/۲X ۱/۲" | 73.0 | 48.3 | 95 | 12 × 8 | 323.8 | 219.1 | 457 |
| ۲/۲ × ۱/۱/۴ | 73.0 | 42.2 | 95 | 12 × 6 | 323.8 | 168.3 | 457 |
| 3 × 2-1 / 2 " | 88.9 | 73.0 | 114 | 14 × 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 × 10 | 355.6 | 273.0 | 533 |
| 3 × 1-1 / 2 " | 88.9 | 48.3 | 114 | 14 × 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 × 14 | 406.4 | 355.6 | 610 |
| 3-1/2 x 2-1/2 " | 101.6 | 73.0 | 133 | 16 × 12 | 406.4 | 323.8 | 610 |
| 3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 × 10 | 406.4 | 273.0 | 610 |
| 4 × 3 1/2 " | 114.3 | 101.6 | 152 | 18 × 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 × 14 | 457.0 | 355.6 | 686 |
| 4 × 2-1 / 2 " | 114.3 | 73.0 | 152 | 18 × 12 | 457.0 | 323.8 | 686 |
| 4X2" | 114.3 | 60.3 | 152 | 18 × 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 × 18 | 508.0 | 457.0 | 762 |
| 5*3 1/2" | 141.3 | 101.6 | 190 | 20 × 16 | 508.0 | 406.4 | 762 |
| 5X3" | 141.3 | 88.9 | 190 | 20 × 14 | 508.0 | 355.6 | 762 |
| 5 × 2-1 / 2 " | 141.3 | 73.0 | 190 | 20 × 12 | 508.0 | 323.8 | 762 |
| 20 × 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6X4" | 168.3 | 114.3 | 229 | 24 × 22 | 610.0 | 559.0 | 914 |
| 6 × 3 1/2 " | 168.3 | 101.6 | 229 | 24 × 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 × 18 | 610.0 | 457.0 | 914 |
| 24 × 16 | 610.0 | 406.4 | 914 | ||||
| 8X6" | 219.1 | 168.3 | 305 | 24 × 14 | 610.0 | 355.6 | 914 |
| 8X5" | 219.1 | 141.3 | 305 | 24 × 12 | 610.0 | 323.8 | 914 |
| 8X4" | 219.1 | 114.3 | 305 | • • | • - • | •. • | .. |
جدول 3 ابعاد شعاع طولانی جدول 4 ابعاد آرنج شعاع کوتاه
| اندازه نامی لوله NPS | قطر بیرونی در بیول | مرکز به مرکز | پشت سر هم | اندازه نامی لوله | قطر بیرونی در بیول | مرکز تا انتها |
| K | (NPS) | A | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| سه چهارم | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| سه و نیم | 101.6 | 267 | 184 | سه و نیم | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | ۱۰۱۶ | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | ۱۸۲۹ | 1 219 | 24 | 610.0 | 610 |
جدول 5 ابعاد شعاع کوتاه 180 درجه باز می گردد جدول 6 ابعاد آرنج سه بعدی
| اندازه نامی لوله | قطر بیرونی | مرکز به مرکز | پشت سر هم | اندازه لوله | قطر بیرونی | 90 درجه آرنج | 45 درجه آرنج |
| (NPS) | 0 | K | (NPS) | در Bevel | A | ب | |
| 1 | 33.4 | 51 | 41 | سه چهارم | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| ۲/۲ اینچ | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3-1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | سه و نیم | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | ۱۰۱۶ | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| توجهات عمومی:همه ابعاد در میلی متر هستند. | 24 | 610.0 | ۱۸۲۹ | 757 | |||
| 26 | 660.0 | ۱۹۸۱ | 821 | ||||
| 28 | ساعت 70 | ۲۱۴ | 883 | ||||
| 30 | 762.0 | ۲۲۸۶ | 964 | ||||
| 32 | 813.0 | ۲۴۳۸ | 1010 | ||||
| 34 | 864.0 | ۲۵۹۱ | 1 073 | ||||
| 36 | 914.0 | ۲۷۴۳ | 1 135 | ||||
| 38 | 965.0 | ۲۸۹۶ | 1 200 | ||||
| 40 | ۱۰۱۶0 | ۳۰۴۸ | 1 264 | ||||
| 42 | ۱۰۶۷0 | ۳۲۰۰ | 1 326 | ||||
| 44 | 118.0 | ۳۳۵۳ | 1 389 | ||||
| 46 | 168.0 | ۳۵۰۵ | 1 453 | ||||
| 48 | ۱۲۱۹0 | ۳۶۵۸ | 1516 | ||||
کاربرد/استفاده
لوازم لوله به طور گسترده ای برای هر سیستم لوله کشی و لوله کشی مورد استفاده در کاربردهای صنعتی و تجاری مورد نیاز است.لوله ها را می توان در مکان مناسب متصل یا نصب کرد و در صورت لزوم به آنها پایان داد یا بسته شد.لوازم در اشکال و اندازه های مختلف در دسترس هستند. آنها می توانند گران باشند، زمان و مواد مختلف و ابزار برای نصب نیاز داشته باشند. آنها بخشی ضروری از سیستم های لوله کشی و لوله کشی هستند.هزاران دستگاه تخصصي ساخته شده اند. هر نوع لوله یا لوله نیاز به نوع خاص خود را از نصب دارد، اما معمولا تمام لوله لوازم جانبی مشترک برخی از ویژگی های. لوله لوازم جانبی در همه جا که مواد لوله کشی فروخته می شود موجود است.
فرآیند تولید
کاربرد/استفاده
خط لوله مایعات با فشار پایین و متوسط، دیگ، صنعت نفت و گاز طبیعی، حفاری، صنعت شیمیایی، صنعت برق، ساخت کشتی، تجهیزات کود و خط لوله، ساخت و سازپتروشیمیصنعت داروسازی و غیره
سوالات عمومی/ پرسش و پاسخ مشتریان
ق: مشتری خواستار لوازم جوش در A105 بود:
A: متداول ترین مواد فولاد کربن A234WPB است. معادل فلنج های A105 است، با این حال هیچ چیز مانند A105 یا A106 وجود ندارد. A106 Gr.B برای درجه لوله است.لوازم A234WPB از A106GR ساخته شده اند.B لوله. A105 یک ماده از Bar جعل شده به فشار بالا لوازم جانبی و یا فلنج
ق: درخواست مشتری تعریف شده لوازم جوش بستن:
الف:این نیز یک تصور غلط است زیرا فلنج ها در A105 و A105 N در دسترس هستند ، جایی که N برای استاندارد است.
با این حال، چنین چیزی به عنوان A234WPBN وجود ندارد. تولید کنندگان به طور عادی لوازم آهن آلات خود را در نظر گرفته شده است که روند درمان حرارتی عادی انجام شده است، به خصوص برای آرنج و تیز
مشتریانی که نیاز به لوازم آهن آلات ′′تعریف شده′′ دارند باید لوازم WPL6 را که دارای بازده بالا هستند و به عنوان یک روش استاندارد استاندارد شده اند درخواست کنند.
سوال:مشتری فراموش کرد که به برنامه لوله اشاره کنه:
الف:لوازم جانبی بُت ولد به اندازه لوله فروخته می شوند اما برنامه لوله باید مشخص شود تا ID لوله را با ID لوله مطابقت دهد.ما فرض ميکنيم که يک ديوار استاندارد مورد نياز قرار گرفته.
سوال:مشتری فراموش می کند که به فیت های جوش و یا بدون خیاط بُت ویلد اشاره کند:
الف:لوازم بُت ولد در هر دو پیکربندی جوش و بدون درز در دسترس هستند. لوازم بُت ولد بدون درز فولاد کربن یا فولاد ضد زنگ از لوله بدون درز ساخته شده و به طور کلی گران تر است.
لوازم لوله بدون دنده در اندازه های بزرگتر از 12 ′′ رایج نیستند. لوازم لوله جوش شده از فولاد کربن یا لوله فولاد ضد زنگ جوش شده ERW ساخته شده اند.آنها در اندازه 1⁄2 ′′ تا 72 ′′ در دسترس هستند و ارزان تر از لوازم بدون درز هستند.
سوال:شعاع کوتاه (SR) یا شعاع طولانی (LR) به چه معناست؟

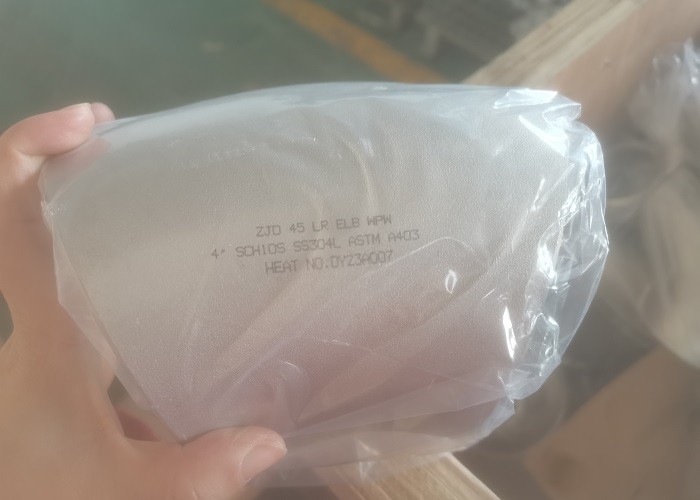

الف:شما اغلب از آرباژ SR45 یا آرباژ LR45 می شنوید. 45 یا 90 به زاویه خم برای نصب بلت ویلد برای تغییر جهت جریان اشاره دارد.
یک شعاع بلند آرنج (LR 90 Elbow یا LR 45 Elbow) دارای یک خم لوله خواهد بود که 1.5 برابر اندازه لوله خواهد بود. بنابراین، یک LR 90 6 اینچی شعاع خم 1.5 x اندازه لوله اسمی دارد.
یک آرنج شعاع کوتاه (SR45 یا SR90) دارای یک خم لوله است که برابر با اندازه تکیه است، بنابراین یک 6 ′′ SR 45 دارای شعاع خم است که 6 ′′ اندازه لوله اسمی است.
سوال:یک لوله ی 3R یا 3D چیست؟
الف:ابتدا، اصطلاحات 3R یا 3D مترادف استفاده می شوند. یک آرمان جوش 3R دارای شعاع خمشی است که 3 برابر اندازه لوله اسمی است. یک آرمان 3R برابر با آرمان های 3D است.
محصولات توصیه شده
