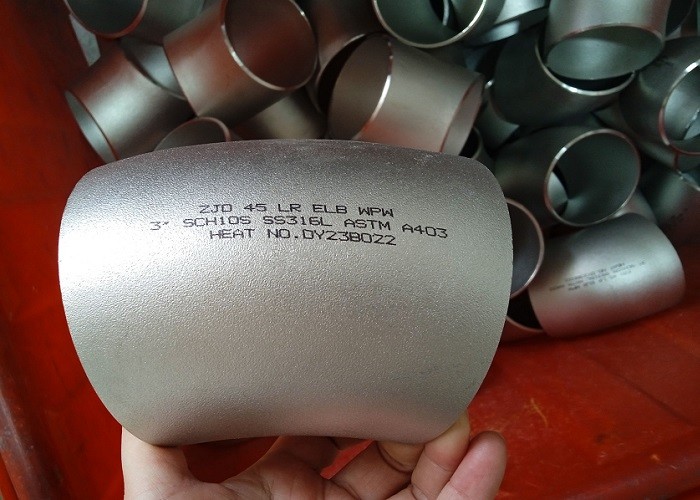

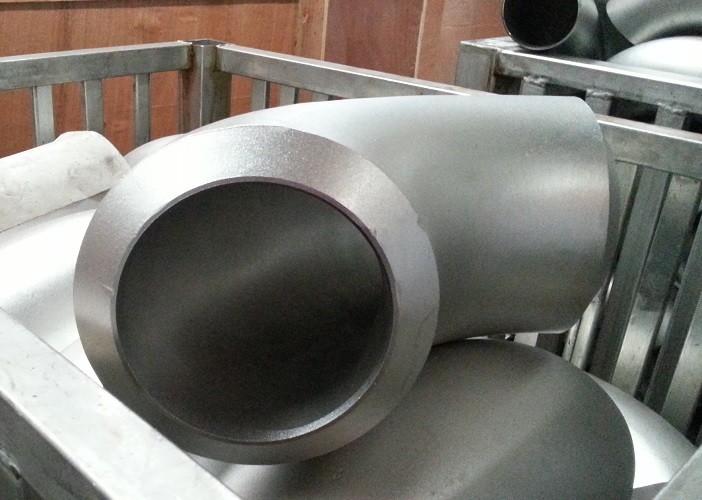

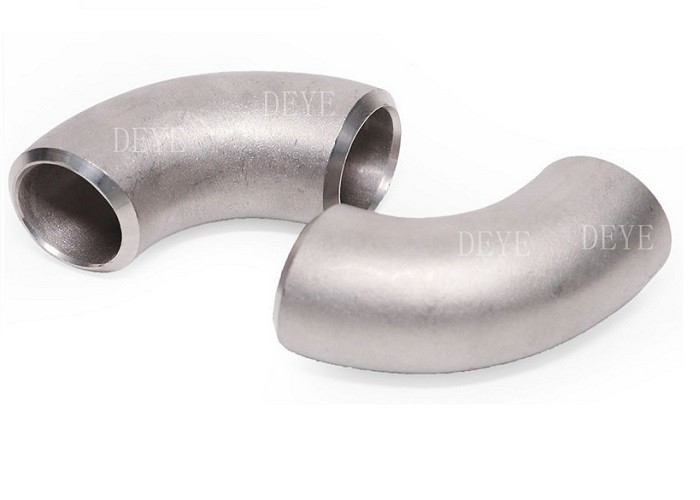

UNS31803 لوازم لوله های دوگانه فولاد ضد زنگ برای مواد شیمیایی و آب دریا
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001: 2015 |
| شماره مدل | PF-EL-S-01 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD 2-100 dollars for SS36L Elbow |
| جزئیات بسته بندی | جعبه های تخته ای چوبی، پالت، کارتن |
| زمان تحویل | 10 روز کاری |
| قابلیت ارائه | 25 تن برای یک ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مواد | SS316/SS316L، SS304/SS304L، SS321، UNS31803، UNS32750 | ارتباط | لب به لب BW جوش داده شده |
|---|---|---|---|
| ضخامت | Sch5s، sch10s، sch40s، sch80s، sch160s، xs، xxs | سطح | ترشی، لهستانی |
| برجسته کردن | UNS31803 لوازم لوله دوگانه,لوازم لوله های دوگانه شیمیایی,لوازم فولادی دوگانه sch160s,Chemical duplex pipe fittings,sch160s duplex steel fittings |
||
توضیحات محصول
لوله های فولادی:این نوع لوله ها برای تغییر جهت جریان استفاده می شوند. آرنج ها به دلیل تقاضای بالایی در لوله کشی، عمدتاً در دو نوع استاندارد - زاویه 90 و 45 درجه - در دسترس هستند.آرنج 90 درجه به طور عمده برای اتصال لوله ها به پمپ آب استفاده می شود، دریچه ها و فاضلاب های عرشه، در حالی که آرنج 45 درجه بیشتر در تاسیسات تامین آب، شبکه های لوله کشی صنعتی الکترونیکی و شیمیایی، مواد غذایی، لوله کشی تهویه مطبوع،تولید باغ، کشاورزی و تاسیسات انرژی خورشیدی.
اطلاعات/ مشخصات محصول:
| نام محصول | جابه جا کردن لوله از فولاد ضد زنگ بدون درهم و جوش |
| انواع |
آر آر آر، آر آر آر، 180 درجه بازگشت، خم، کاهش بلو، تی راست، تی برابر، تی Y دستگاه های کاهش دهنده، ecc. redcuers کپس، استوب اند، |
| اندازه | نصف اینچ تا 72 اینچ |
| ضخامت دیوار | SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS,DIN,SGP ضخامت JIS |
| استاندارد | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN استاندارد و غیره | |
| مواد | فولاد ضد زنگ304، 304L، 304H، 316، 316L، 316H، 310، SS321, SS321H، 347، 347H، 904L |
| دو قطعه SS 2507، DSS2205، UNS31803 UNS32750 | |
| 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404 | |
| فولاد کربنA234 WPB، WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372،ST35.4/8،ST42،ST45،ST52،ST524 | |
| STPG38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| سطح | شن و ماسه کردن ، ترشح اسید ، پولیش کردن |
ویژگی ها / ویژگی ها
• لوله های بلت ویلد لوله هایی هستند که برای تغییر مسیر یک خط لوله استفاده می شوند (قلم ها) ، کاهش / افزایش اندازه سوراخ لوله (کم کننده ها) ، شاخه (تایس، صلیب) یا کور کردن یک خط لوله (پوش بلت ویلد)
• لوازم بُت ولد در اشکال مختلف (قلم، تیز، کاهش دهنده، صلیب، کلاه، پایان های ستوب) ، انواع مواد (کربن، کربن با بازده بالا، آلیاژ کم، ضد زنگ، دوپلیکس و آلیاژ نیکل) موجود است.
و ابعاد (۲ تا ۲۴ اینچ در بدون درز و یا جوشکاری، ۲۶ تا ۷۲ اینچ در جوشکاری).
• مشخصات کلیدی برای لوازم جانبی بورتویلد ASME B16.9 (تلازمات کربن و آلیاژ) و MSS SP 43 (که ASME B16.9 را برای فولاد ضد زنگ ، دوپلیکس و آلیاژ نیکل BW ادغام می کند) است.
• لوازم لوله های بُت ولد به عنوان SCH105S، SCH10S، SCH20S، SCH40S، STD، SCH40، SCH80S، SCH80، SCH160S، XXS فروخته می شوند.
• لوازم آهن آلات بُت ولد جوش شده به دلیل مزیت هزینه در فولاد ضد زنگ رایج تر هستند. لوازم جانبی Sch 10S، SCH40S SS نیز در لوازم آهن آلات بُت ولد جوش فولاد ضد زنگ رایج تر هستند.
• مواد رایج برای لوازم جوش بُت A234 WPB، فولاد کربن با بازده بالا، فولاد ضد زنگ 304 و 316 و آلیاژ های نیکل است.
• لوازم لوله های جوشیده شده از فولاد کربن و فولاد ضد زنگ اجزای اتصال هستند که امکان جمع آوری دریچه ها، لوله ها و تجهیزات را به سیستم لوله کشی فراهم می کنند.
تکنولوژی ورق های اطلاعات فنی
لیست ضخامت لوله های ANSI B169
واحد: میلی متر
|
لوله اندازه DN (در) |
دیمتر بیرونی | ضخامت طبیعی دیوار | |||||||||||||||
| S5s | Sch10S | Sch20 | Sch30 | Sch40s | بیماری های جنسی | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | شل20 | 40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ️ | 1. 24 | ️ | ️ | 1. 73 | 1. 73 | 1. 73 | ️ | 2. 41 | 2. 41 | 2. 41 | ️ | ️ | ️ | ️ | ️ |
| 1/4 | 13. 7 | ️ | 1. ۶۵ | ️ | ️ | 2. 24 | 2. 24 | 2. 24 | ️ | 3.02 | 3.02 | 3.02 | ️ | ️ | ️ | ️ | ️ |
| 3/8 | 17. 1 | ️ | 1. ۶۵ | ️ | ️ | 2.31 | 2.31 | 2.31 | ️ | 3. 20 | 3. 20 | 3. 20 | ️ | ️ | ️ | ️ | ️ |
| 1/2 | 21. 3 | 1.65 | 2. 11 | ️ | ️ | 2. 77 | 2. 77 | 2. 77 | ️ | 3. 73 | 3. 73 | 3. 73 | ️ | ️ | ️ | 4. 78 | 7. 47 |
| سه چهارم | 26. 7 | 1.65 | 2. 11 | ️ | ️ | 2. 87 | 2. 87 | 2. 87 | ️ | 3. 91 | 3. 91 | 3. 91 | ️ | ️ | ️ | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. ۶۵ | 2. 77 | ️ | ️ | 3.38 | 3.38 | 3.38 | ️ | 4. 55 | 4. 55 | 4. 55 | ️ | ️ | ️ | 6.35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | ️ | ️ | 3. 56 | 3. 56 | 3. 56 | ️ | 4. 85 | 4. 85 | 4. 85 | ️ | ️ | ️ | 6.35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | ️ | ️ | 3. 68 | 3. 68 | 3. 68 | ️ | 5.08 | 5.08 | 5.08 | ️ | ️ | ️ | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. ۶۵ | 2. 77 | ️ | ️ | 3. 91 | 3. 91 | 3. 91 | ️ | 5. 54 | 5. 54 | 5. 54 | ️ | ️ | ️ | 8. 74 | 11. 07 |
| 2 1/2 | 73. | 2. 11 | 3. 05 | ️ | ️ | 5. 16 | 5. 16 | 5. 16 | ️ | 7. 01 | 7. 01 | 7.01 | ️ | ️ | ️ | 9. 53 | 14.02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | ️ | ️ | 5. 49 | 5. 49 | 5. 49 | ️ | 7. 62 | 7. 62 | 7. 62 | ️ | ️ | ️ | 11. 13 | 15. 24 |
| سه و نیم | 101. 6 | 2. 11 | 3. 05 | ️ | ️ | 5. 74 | 5. 74 | 5. 74 | ️ | 8.08 | 8.08 | 8.08 | ️ | ️ | ️ | ️ | ️ |
| 4 | 114. 3 | 2. 11 | 3. 05 | ️ | ️ | 6.02 | 6.02 | 6.02 | ️ | 8. 56 | 8. 56 | 8. 56 | ️ | 11. 13 | ️ | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | ️ | ️ | 6. 55 | 6. 55 | 6. 55 | ️ | 9. 53 | 9. 53 | 9. 53 | ️ | 12. 70 | ️ | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | ️ | ️ | 7. 11 | 7. 11 | 7. 11 | ️ | 10. 97 | 10. 97 | 10. 97 | ️ | 14.27 | ️ | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 6.35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10.31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 6.35 | 7. ۸۰ | 9.27 | 9.27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 6.35 | 8.38 | 9. 53 | 9. 53 | 10.31 | 14.27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33.32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 7. 92 | 9. 53 | ️ | 9. 53 | 11. 13 | 15. 09 | ️ | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | ️ |
| 16 | 406. 4 | 4. 19 | 4. 78 | 7. 92 | 9. 53 | ️ | 9. 53 | 12. 70 | 16. 66 | ️ | 12. 70 | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 | ️ |
| 18 | 457. 2 | 4. 19 | 4. 78 | 7. 92 | 11. 13 | ️ | 9. 53 | 14.27 | 19. 05 | ️ | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39.67 | 45. 24 | ️ |
| 20 | 508. | 4. 78 | 5. 54 | 9. 53 | 12. 70 | ️ | 9. 53 | 15. 09 | 20. 62 | ️ | 12. 70 | 26. 19 | 32. 54 | 38. 10 | 44. 45 | 50. 01 | ️ |
| 22 | 558. 8 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | ️ | 9. 53 | ️ | 22. 23 | ️ | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53.98 | ️ |
| 24 | 609. 6 | 5. 54 | 6.35 | 9. 53 | 14.27 | ️ | 9. 53 | 17. 48 | 24. 61 | ️ | 12. 70 | 30. 96 | 38. 89 | 46.02 | 52.37 | 59. 54 | ️ |
| 26 | 660.4 | ️ | ️ | 12. 70 | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 28 | 711.2 | ️ | ️ | 12. 70 | 15. 88 | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 30 | 762. | 6.35 | 7. 92 | 12. 70 | 15. 88 | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 32 | 812. 8 | ️ | ️ | 12. 70 | 15. 88 | ️ | 9. 53 | 17. 48 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 34 | 863. 6 | ️ | ️ | 12. 70 | 15. 88 | ️ | 9. 53 | 17. 48 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 36 | 914. 4 | ️ | ️ | 12. 70 | 15. 88 | ️ | 9. 53 | 17. 48 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 38 | 965.2 | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 40 | 1016. | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 42 | 1066. 8 | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 44 | 1117. 6 | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 46 | 1168.4 | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
| 48 | 1219. 2 | ️ | ️ | ️ | ️ | ️ | 9. 53 | ️ | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ | ️ | ️ |
جدول 1 ابعاد آرنج های شعاع بلند
توجه کلی: تمام ابعاد در میلی متر است.
| اندازه معمولی لوله (NPS) | قطر بیرونی در بیول | 90 درجه آرنج، A | 45 درجه آرنج، ب |
| 1/2 | 21.3 | 38 | 16 |
| سه چهارم | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| سه و نیم | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | ۱۰۱۶0 | 1 524 | 632 |
| 42 | ۱۰۶۷0 | ۱۶۰۰ | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | ۱۲۱۹0 | ۱۸۲۹ | 759 |
جدول 2 ابعاد شعاع بلند کم کردن آرنج
| اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها، A | اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها، A | ||
| پایان بزرگ | آخرش کوچيکه | پایان بزرگ | آخرش کوچيکه | ||||
| 2 x1-1/2" | 60.3 | 48.3 | 76 | 10 × 8 | 273.0 | 219.1 | 381 |
| 2 × 1-1/4 " | 60.3 | 42.2 | 76 | 10 × 6 | 273.0 | 168.3 | 381 |
| 2 × 1" | 60.3 | 33.4 | 76 | 10 × 5 | 273.0 | 141.3 | 381 |
| ۲/۲ × ۲" | 73.0 | 60.3 | 95 | 12 × 10 | 323.8 | 273.0 | 457 |
| ۲/۲X ۱/۲" | 73.0 | 48.3 | 95 | 12 × 8 | 323.8 | 219.1 | 457 |
| ۲/۲ × ۱/۱/۴ | 73.0 | 42.2 | 95 | 12 × 6 | 323.8 | 168.3 | 457 |
| 3 × 2-1 / 2 " | 88.9 | 73.0 | 114 | 14 × 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 × 10 | 355.6 | 273.0 | 533 |
| 3 × 1-1 / 2 " | 88.9 | 48.3 | 114 | 14 × 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 × 14 | 406.4 | 355.6 | 610 |
| 3-1/2 x 2-1/2 " | 101.6 | 73.0 | 133 | 16 × 12 | 406.4 | 323.8 | 610 |
| 3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 × 10 | 406.4 | 273.0 | 610 |
| 4 × 3 1/2 " | 114.3 | 101.6 | 152 | 18 × 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 × 14 | 457.0 | 355.6 | 686 |
| 4 × 2-1 / 2 " | 114.3 | 73.0 | 152 | 18 × 12 | 457.0 | 323.8 | 686 |
| 4X2" | 114.3 | 60.3 | 152 | 18 × 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 × 18 | 508.0 | 457.0 | 762 |
| 5*3 1/2" | 141.3 | 101.6 | 190 | 20 × 16 | 508.0 | 406.4 | 762 |
| 5X3" | 141.3 | 88.9 | 190 | 20 × 14 | 508.0 | 355.6 | 762 |
| 5 × 2-1 / 2 " | 141.3 | 73.0 | 190 | 20 × 12 | 508.0 | 323.8 | 762 |
| 20 × 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6X4" | 168.3 | 114.3 | 229 | 24 × 22 | 610.0 | 559.0 | 914 |
| 6 × 3 1/2 " | 168.3 | 101.6 | 229 | 24 × 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 × 18 | 610.0 | 457.0 | 914 |
| 24 × 16 | 610.0 | 406.4 | 914 | ||||
| 8X6" | 219.1 | 168.3 | 305 | 24 × 14 | 610.0 | 355.6 | 914 |
| 8X5" | 219.1 | 141.3 | 305 | 24 × 12 | 610.0 | 323.8 | 914 |
| 8X4" | 219.1 | 114.3 | 305 | • • | • - • | •. • | .. |
جدول 3 ابعاد شعاع طولانی جدول 4 ابعاد آرنج شعاع کوتاه
| اندازه نامی لوله NPS | قطر بیرونی در بیول | مرکز به مرکز | پشت سر هم | اندازه نامی لوله | قطر بیرونی در بیول | مرکز تا انتها |
| K | (NPS) | A | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| سه چهارم | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| سه و نیم | 101.6 | 267 | 184 | سه و نیم | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | ۱۰۱۶ | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | ۱۸۲۹ | 1 219 | 24 | 610.0 | 610 |
جدول 5 ابعاد شعاع کوتاه 180 درجه باز می گردد جدول 6 ابعاد آرنج سه بعدی
| اندازه نامی لوله | قطر بیرونی | مرکز به مرکز | پشت سر هم | اندازه لوله | قطر بیرونی | 90 درجه آرنج | 45 درجه آرنج |
| (NPS) | 0 | K | (NPS) | در Bevel | A | ب | |
| 1 | 33.4 | 51 | 41 | سه چهارم | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| ۲/۲ اینچ | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3-1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | سه و نیم | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | ۱۰۱۶ | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| توجهات عمومی:همه ابعاد در میلی متر هستند. | 24 | 610.0 | ۱۸۲۹ | 757 | |||
| 26 | 660.0 | ۱۹۸۱ | 821 | ||||
| 28 | ساعت 70 | ۲۱۴ | 883 | ||||
| 30 | 762.0 | ۲۲۸۶ | 964 | ||||
| 32 | 813.0 | ۲۴۳۸ | 1010 | ||||
| 34 | 864.0 | ۲۵۹۱ | 1 073 | ||||
| 36 | 914.0 | ۲۷۴۳ | 1 135 | ||||
| 38 | 965.0 | ۲۸۹۶ | 1 200 | ||||
| 40 | ۱۰۱۶0 | ۳۰۴۸ | 1 264 | ||||
| 42 | ۱۰۶۷0 | ۳۲۰۰ | 1 326 | ||||
| 44 | 118.0 | ۳۳۵۳ | 1 389 | ||||
| 46 | 168.0 | ۳۵۰۵ | 1 453 | ||||
| 48 | ۱۲۱۹0 | ۳۶۵۸ | 1516 | ||||
فرآیند تولید
1مواد خام دریافت و برش
2شناسايي مواد
3آرنج ها، تیز ها، کاهش دهنده ها، کپس ها، پای پایب ها، انواع لوله های شکل ساز
4. فرآیند چسباندن مواد (کوت های جوشیده)
5- درمان گرما برای لوله های SS
6شليک و پاکسازي
7چک سطح
8بعد از پوليش
9. لوله های فولادی فولادی
کاربرد/استفاده
خط لوله مایعات با فشار پایین و متوسط، دیگ، صنعت نفت و گاز طبیعی، حفاری، صنعت شیمیایی، صنعت برق، ساخت کشتی، تجهیزات کود و خط لوله، ساخت و سازپتروشیمیصنعت داروسازی و غیره
سوالات عمومی/ پرسش و پاسخ مشتریان
ق: مشتری خواستار لوازم جوش در A105 بود:
A: متداول ترین مواد فولاد کربن A234WPB است. معادل فلنج های A105 است، با این حال هیچ چیز مانند A105 یا A106 وجود ندارد. A106 Gr.B برای درجه لوله است.لوازم A234WPB از A106GR ساخته شده اند.B لوله. A105 یک ماده از Bar جعل شده به فشار بالا لوازم جانبی و یا فلنج
ق: درخواست مشتری تعریف شده لوازم جوش بستن:
الف:این نیز یک تصور غلط است زیرا فلنج ها در A105 و A105 N در دسترس هستند ، جایی که N برای استاندارد است.
با این حال، چنین چیزی به عنوان A234WPBN وجود ندارد. تولید کنندگان به طور عادی لوازم آهن آلات خود را در نظر گرفته شده است که روند درمان حرارتی عادی انجام شده است، به خصوص برای آرنج و تیز
مشتریانی که نیاز به لوازم آهن آلات ′′تعریف شده′′ دارند باید لوازم WPL6 را که دارای بازده بالا هستند و به عنوان یک روش استاندارد استاندارد شده اند درخواست کنند.
سوال:مشتری فراموش کرد که به برنامه لوله اشاره کنه:
الف:لوازم جانبی بُت ولد به اندازه لوله فروخته می شوند اما برنامه لوله باید مشخص شود تا ID لوله را با ID لوله مطابقت دهد.ما فرض ميکنيم که يک ديوار استاندارد مورد نياز قرار گرفته.
سوال:مشتری فراموش می کند که به فیت های جوش و یا بدون خیاط بُت ویلد اشاره کند:
الف:لوازم بُت ولد در هر دو پیکربندی جوش و بدون درز در دسترس هستند. لوازم بُت ولد بدون درز فولاد کربن یا فولاد ضد زنگ از لوله بدون درز ساخته شده و به طور کلی گران تر است.
لوازم لوله بدون دنده در اندازه های بزرگتر از 12 ′′ رایج نیستند. لوازم لوله جوش شده از فولاد کربن یا لوله فولاد ضد زنگ جوش شده ERW ساخته شده اند.آنها در اندازه 1⁄2 ′′ تا 72 ′′ در دسترس هستند و ارزان تر از لوازم بدون درز هستند.
سوال:شعاع کوتاه (SR) یا شعاع طولانی (LR) به چه معناست؟
الف:شما اغلب از آرباژ SR45 یا آرباژ LR45 می شنوید. 45 یا 90 به زاویه خم برای نصب بلت ویلد برای تغییر جهت جریان اشاره دارد.
یک شعاع بلند آرنج (LR 90 Elbow یا LR 45 Elbow) دارای یک خم لوله خواهد بود که 1.5 برابر اندازه لوله خواهد بود. بنابراین، یک LR 90 6 اینچی شعاع خم 1.5 x اندازه لوله اسمی دارد.
یک آرنج شعاع کوتاه (SR45 یا SR90) دارای یک خم لوله است که برابر با اندازه تکیه است، بنابراین یک 6 ′′ SR 45 دارای شعاع خم است که 6 ′′ اندازه لوله اسمی است.
سوال:یک لوله ی 3R یا 3D چیست؟
الف:ابتدا، اصطلاحات 3R یا 3D مترادف استفاده می شوند. یک آرمان جوش 3R دارای شعاع خمشی است که 3 برابر اندازه لوله اسمی است. یک آرمان 3R برابر با آرمان های 3D است.
خدمت ما
1پشتیبانی فنی
2کنترل کیفیت مواد اوليه
3. بازرسی در طول زمان تولید
4آزمون نهایی شامل سطح، ابعاد، آزمون PT، آزمایش RT، آزمایش فوق صوت است.
5. گزارش آزمون هر محموله
4. شرايط مرسوم تحویل. EXW FOB CIF CFR DDP DDU
5روش های پرداخت انعطاف پذیر: LC. TT. DP
6بسته سفارشی شامل لوگو و ابعاد پرونده است
7. 18 ماه زمان گارانتی کیفیت
9. تعویض رایگان با هوا اگر هر خطایی ثابت شود
10. 24 ساعت برای بازخورد سوالات شما
محصولات توصیه شده
