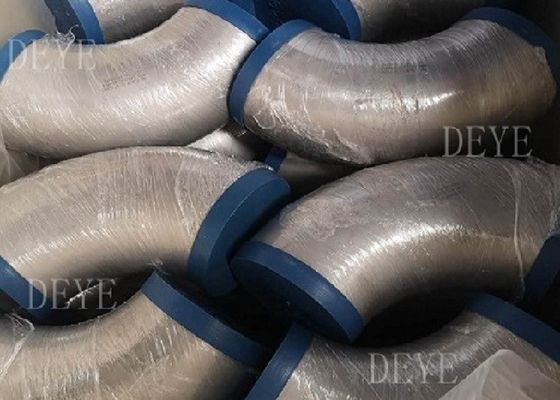

لوازم لوله های دوگانه فولاد ضد زنگ UNS31803 32750 برای خوردگی
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001: 2015 |
| شماره مدل | PF-EL-S-01 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD 2-100 dollars for SS36L Elbow |
| جزئیات بسته بندی | جعبه های تخته ای چوبی، پالت، کارتن |
| زمان تحویل | 10 روز کاری |
| قابلیت ارائه | 25 تن برای یک ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مواد | SS316/SS316L، SS304/SS304L، SS321، UNS31803، UNS32750 | ارتباط | لب به لب BW جوش داده شده |
|---|---|---|---|
| ضخامت | Sch5s، sch10s، sch40s، sch80s، sch160s، xs، xxs | سطح | ترشی، لهستانی |
| برجسته کردن | اتصالات لوله فولادی ضد زنگ دوبلکس,لوازم لوله از فولاد ضد زنگ UNS31803,32750 لوازم لوله های دوگانه فولادی,Stainless Steel Pipe Fittings UNS31803,32750 duplex steel pipe fittings |
||
توضیحات محصول

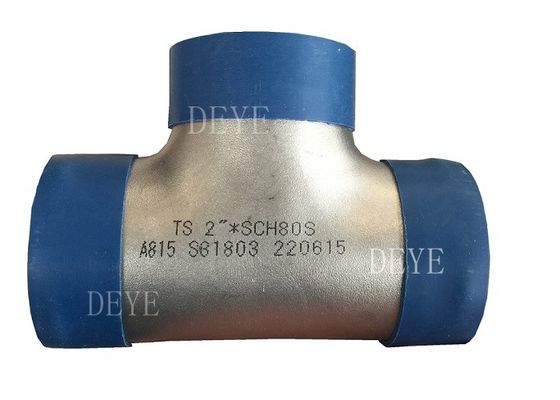

از فولاد ضد زنگ تی مستقیماین لوله T شکل که در سیستم لوله کشی استفاده می شود دارای یک ورودی و دو خروجی است که در زاویه 90 درجه با لوله اصلی مرتب شده است.این نوع فیتینگ برای اتصال دو لوله استفاده می شود و جهت جریان آنها را به عنوان یکاگر تمام سه طرف این فیتینگ اندازه یکسانی داشته باشند، آن را تی برابر می نامند، در غیر این صورت تی نابرابر است.
اطلاعات/ مشخصات محصول:
| نام محصول | دوبلکس SS SDSS بُت ویلدیگ فولاد ضد زنگ لوله های بدون درز و جوشکاری |
| انواع |
آر آر آر، آر آر، 180 درجه بازگشت، خم شدن، کاهش بلوک، 22.5 درجه آر، 45 درجه آر تی راست، تی برابر، تی کاهش، تی Y دستگاه های کاهش، دستگاه های کاهش محور، دستگاه های کاهش محور، دستگاه های کاهش محور سرپوش ها، سرپوش ها |
| اندازه | نصف اینچ تا 72 اینچ |
| ضخامت دیوار |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 ضخامت SCH160S,XXS,DIN,SGP JIS |
| استاندارد | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN استاندارد و غیره | |
| مواد | فولاد ضد زنگ304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| دو قطعه SS 2507، DSS2205، UNS31803 UNS32750 | |
| 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404 | |
| فولاد کربن A234 WPB، WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372،ST35.4/8،ST42،ST45،ST52،ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| سطح | شن و ماسه کردن ، ترشح اسید ، پولیش کردن |
تجزیه و تحلیل شیمیایی مواد و خواص مکانیکی
فولاد ضد زنگ، اختصار فولاد ضد زنگ و ضد اسید است. فولاد مقاوم در برابر محیط های خوردنی ضعیف مانند هوا، بخار، آب، یا مقاومت در برابر زنگ است فولاد ضد زنگ نامیده می شود;و نوع فولاد مقاوم در برابر محیط های خوردگی شیمیایی (مانند اسید، قلیایی، نمک و غیره) خوردگی است که استیل مقاوم در برابر اسید نامیده می شود.
رایج ترین مواد استفاده شده SS304/304L، SS316/316L، DUPLEX SAF2507، SAF2205،
مشخصات دقیق مواد دوپلیکس ss به شرح زیر:

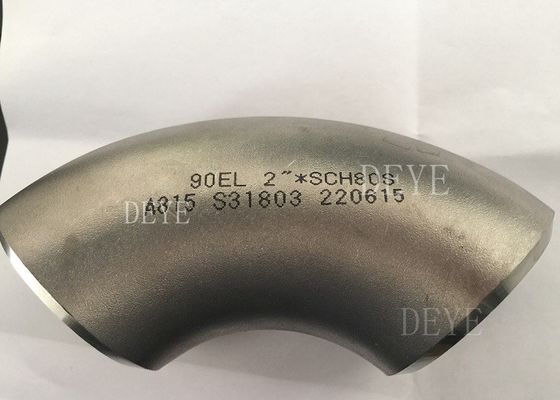

SAF2205 (UNS31803)
ترکیب شیمیایی %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | نه | مو | ک | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22 تا 23 | 4.5 تا 65 | 3.۰-۳50 | / | 0.14-02 |
عملکرد مکانیکی
| اقلام آزمایش | دمای تست | عملکرد | داده های استاندارد |
| قدرت کششی | دمای اتاق | قدرت بازده s≥ | ۴۵۰ Mpa |
| مقاومت کششی h ≥ | 620 Mpa | ||
| طول کشش % > | 25 | ||
| کاهش مساحت | / | ||
| ارزش تاثیر KV ((J)) | دمای اتاق | طرفی | / |
| سختی برینل | دمای اتاق | ≤ | 290 |
| سختی راکول | دمای اتاق | ≥ | / |

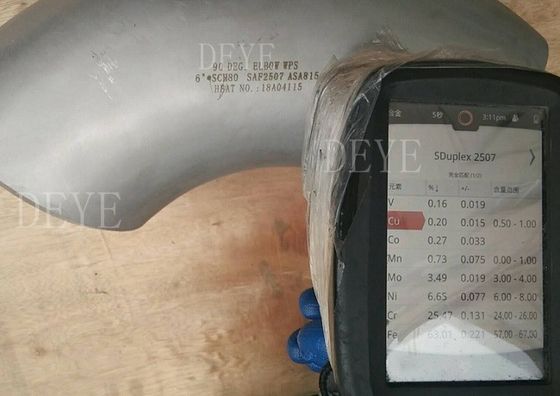

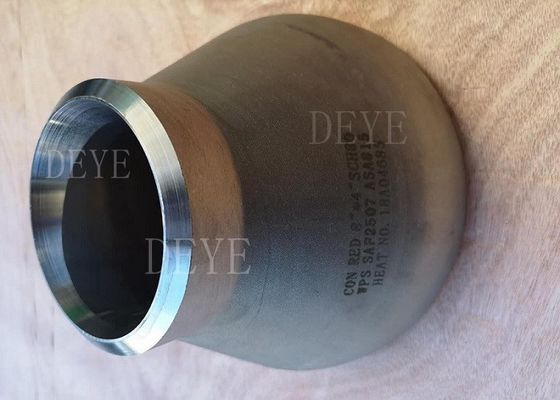

SAF2507 ((UNS32750)
ترکیب شیمیایی %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | نه | مو | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24 تا 26 | 6.0-80 | 3.۰-۵0 | 0.5 | 0.24-032 |
عملکرد مکانیکی
| اقلام آزمایش | دمای تست | عملکرد | داده های استاندارد | |
| کشش | دمای اتاق | قدرت تولید | Ø≤55 Rm≥ | ۵۵۰ ام پی |
| Ø >55 Rm≥ | 515 Mpa | |||
| قدرت کششی | Ø≤55 R0.002 ≥ | 800 Mpa | ||
| Ø >55 R0.002≥ | 760 Mpa | |||
| طول کشش A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| سختی برینل HB | دمای اتاق | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
تکنولوژی ورق های اطلاعات فنی
لیست ضخامت لوله های ANSI B169
واحد: میلی متر
|
لوله عادی اندازه DN (در) |
بیرون دیامتر D |
ضخامت طبیعی دیوار | ||||||||||
| S5s | Sch10S | Sch40s | بیماری های جنسی | Sch40 | Sch80s | XS | شل20 | 40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ️ | 1. 24 | 1. 73 | 1. 73 | 1. 73 | 2. 41 | 2. 41 | ️ | ️ | ️ | ️ |
| 1/4 | 13. 7 | ️ | 1. ۶۵ | 2. 24 | 2. 24 | 2. 24 | 3.02 | 3.02 | ️ | ️ | ️ | ️ |
| 3/8 | 17. 1 | ️ | 1. ۶۵ | 2.31 | 2.31 | 2.31 | 3. 20 | 3. 20 | ️ | ️ | ️ | ️ |
| 1/2 | 21. 3 | 1.65 | 2. 11 | 2. 77 | 2. 77 | 2. 77 | 3. 73 | 3. 73 | ️ | ️ | 4. 78 | 7. 47 |
| سه چهارم | 26. 7 | 1.65 | 2. 11 | 2. 87 | 2. 87 | 2. 87 | 3. 91 | 3. 91 | ️ | ️ | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. ۶۵ | 2. 77 | 3.38 | 3.38 | 3.38 | 4. 55 | 4. 55 | ️ | ️ | 6.35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | 3. 56 | 3. 56 | 3. 56 | 4. 85 | 4. 85 | ️ | ️ | 6.35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | 3. 68 | 3. 68 | 3. 68 | 5.08 | 5.08 | ️ | ️ | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. ۶۵ | 2. 77 | 3. 91 | 3. 91 | 3. 91 | 5. 54 | 5. 54 | ️ | ️ | 8. 74 | 11. 07 |
| 2 1/2 | 73. | 2. 11 | 3. 05 | 5. 16 | 5. 16 | 5. 16 | 7. 01 | 7. 01 | ️ | ️ | 9. 53 | 14.02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | 5. 49 | 5. 49 | 5. 49 | 7. 62 | 7. 62 | ️ | ️ | 11. 13 | 15. 24 |
| سه و نیم | 101. 6 | 2. 11 | 3. 05 | 5. 74 | 5. 74 | 5. 74 | 8.08 | 8.08 | ️ | ️ | ️ | ️ |
| 4 | 114. 3 | 2. 11 | 3. 05 | 6.02 | 6.02 | 6.02 | 8. 56 | 8. 56 | 11. 13 | ️ | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | 6. 55 | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | ️ | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | 7. 11 | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14.27 | ️ | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 8. 18 | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 9.27 | 9.27 | 9.27 | 12. 70 | 12. 70 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 9. 53 | 9. 53 | 10.31 | 12. 70 | 12. 70 | 25. 40 | 28. 58 | 33.32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | ️ | 9. 53 | 11. 13 | ️ | 12. 70 | 27. 79 | 31. 75 | 35. 71 | ️ |
| 16 | 406. 4 | 4. 19 | 4. 78 | ️ | 9. 53 | 12. 70 | ️ | 12. 70 | 30. 96 | 36. 53 | 40. 49 | ️ |
| 18 | 457. 2 | 4. 19 | 4. 78 | ️ | 9. 53 | 14.27 | ️ | 12. 70 | 34. 96 | 39.67 | 45. 24 | ️ |
| 20 | 508. | 4. 78 | 5. 54 | ️ | 9. 53 | 15. 09 | ️ | 12. 70 | 38. 10 | 44. 45 | 50. 01 | ️ |
| 22 | 558. 8 | 4. 78 | 5. 54 | ️ | 9. 53 | ️ | ️ | 12. 70 | 41. 28 | 47. 63 | 53.98 | ️ |
| 24 | 609. 6 | 5. 54 | 6.35 | ️ | 9. 53 | 17. 48 | ️ | 12. 70 | 46.02 | 52.37 | 59. 54 | ️ |
| 26 | 660.4 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 28 | 711.2 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 30 | 762. | 6.35 | 7. 92 | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 32 | 812. 8 | ️ | ️ | ️ | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 34 | 863. 6 | ️ | ️ | ️ | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 36 | 914. 4 | ️ | ️ | ️ | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 38 | 965.2 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 40 | 1016. | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 42 | 1066. 8 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 44 | 1117. 6 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 46 | 1168.4 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 48 | 1219. 2 | ️ | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
جدول ۱ ابعاد تی و کراس
| اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها | |
| فرار کن | خروجی، M [تذکرات (1) و (2) ] | ||
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1-1/4 | 42.2 | 48 | 48 |
| 1-1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2-1/2 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3-1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | ۱۰۱۶0 | 749 | 749 |
| 42 | ۱۰۶۷0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 168.0 | 851 | 800 |
| 48 | ۱۲۱۹0 | 889 | 838 |
جدول 2 ابعاد کاهش خروجی و کاهش عبور خروجی
| اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها | اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها | ||||
| فرار کن | خروجی، M [یادداشت (1) ] | فرار کن | خروجی، M [یادداشت (1) ] | ||||||
| فرار کن | خروجی | فرار کن | خروجی | ||||||
| 1/2 × 1/2 × 3/8 | 21.3 | 17.3 | 25 | 25 | 4 × 4 × 3 1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 × 1/2 × 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 × 3/4 × 1/2 | 26.7 | 21.3 | 29 | 29 | 4 × 4 × 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 × 3/4 × 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 × 1 × 3/4 | 33.4 | 26.7 | 38 | 38 | 4 × 4 × 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 × 1 × 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 × 1-1/4 × 1 | 42.2 | 33.4 | 48 | 48 | 5 × 5 × 3 1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 × 1-1/4 × 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 × 1-1/4 × 1/2 | 42.2 | 21.3 | 48 | 48 | 5 × 5 × 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 × 6 × 3 1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 × 6 × 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 × 2 × 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 × 2 × 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 × 2 × 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 × 2 × 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 × 8 × 3 1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 × 10 × 8 | 273.0 | 219.1 | 216 | 203 |
| ۲/۲ × ۲/۲ × ۱/۴ | 73.0 | 42.2 | 76 | 64 | 10 × 10 × 6 | 273.0 | 168.3 | 216 | 194 |
| ۲/۲ × ۲/۲ × ۱ | 73.0 | 33.4 | 76 | 57 | 10 × 10 × 5 | 273.0 | 141.3 | 216 | 191 |
| 10 × 10 × 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 × 3 × 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 × 12 × 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 × 12 × 8 | 323.8 | 219.1 | 254 | 229 |
| 3 × 3 × 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 × 12 × 6 | 323.8 | 168.3 | 254 | 219 |
| 3 × 3 × 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 × 12 × 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 × 3-1/2 × 3 | 101.6 | 88.9 | 95 | 92 | 14 × 14 × 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 × 3-1/2 × 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 × 14 × 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 × 3-1/2 × 2 | 101.6 | 60.3 | 95 | 83 | 14 × 14 × 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 × 3-1/2 × 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 × 14 × 6 | 355.6 | 168.3 | 279 | 238 |
| اندازه (NPS) | قطر بیرونی در بیول | از مرکز تا انتها | اندازه نامی لوله (NPS) | قطر بیرونی در بیول | از مرکز تا انتها | ||||
| فرار کن | خروجی | فرار کن | خروجی، M [یادداشت (1) ] | فرار کن | خروجی | فرار کن | خروجی، M [یادداشت (1) ] | ||
| 16 × 14 | 406.4 | 355.6 | 305 | 305 | 28 × 28 × 26 | 711 | 660.0 | 521 | 521 |
| 16 × 12 | 406.4 | 323.8 | 305 | 295 | 28 × 28 × 24 | 711 | 610.0 | 521 | 508 |
| 16 × 10 | 406.4 | 273.0 | 305 | 283 | 28 × 28 × 22 | 711 | 559.0 | 521 | 495 |
| 16 × 8 | 406.4 | 219.1 | 305 | 273 | 28 × 28 × 20 | 711 | 508.0 | 521 | 483 |
| 16 × 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 × 28 × 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 × 16 | 457.0 | 406.4 | 343 | 330 | 28 × 28 × 16 | 711 | 406.4 | 521 | 457 |
| 18 × 14 | 457.0 | 355.6 | 343 | 330 | 28 × 28 × 14 | 711 | 355.6 | 521 | 457 |
| 18 × 12 | 457.0 | 323.8 | 343 | 321 | 28 × 28 × 12 | 711 | 323.8 | 521 | 448 |
| 18 × 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 × 8 | 457.0 | 219.1 | 343 | 298 | 30 × 30 × 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 × 18 | 508.0 | 457.0 | 381 | 368 | 30 × 30 × 24 | 762 | 610.0 | 559 | 533 |
| 20 × 16 | 508.0 | 406.4 | 381 | 356 | 30 × 30 × 22 | 762 | 559.0 | 559 | 521 |
| 20 × 14 | 508.0 | 355.6 | 381 | 356 | 30 × 30 × 20 | 762 | 508.0 | 559 | 508 |
| 20 × 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 × 10 | 508.0 | 273.0 | 381 | 333 | 30 × 30 × 18 | 762 | 457.0 | 559 | 495 |
| 20 × 8 | 508.0 | 219.1 | 381 | 324 | 30 × 30 × 16 | 762 | 406.4 | 559 | 483 |
| 30 × 30 × 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 × 20 | 559.0 | 508.0 | 419 | 406 | 30 × 30 × 12 | 762 | 323.8 | 559 | 473 |
| 22 × 18 | 559.0 | 457.0 | 419 | 394 | 30 × 30 × 10 | 762 | 273.0 | 559 | 460 |
| 22 × 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 × 14 | 559.0 | 355.6 | 419 | 381 | 32 × 32 × 30 | 813 | 762.0 | 597 | 584 |
| 22 × 12 | 559.0 | 323.8 | 419 | 371 | 32 × 32 × 28 | 813 | 711.0 | 597 | 572 |
| 22 × 10 | 559.0 | 273.0 | 419 | 359 | 32 × 32 × 26 | 813 | 660.0 | 597 | 572 |
| 32 × 32 × 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 × 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 × 20 | 610.0 | 508.0 | 432 | 432 | 32 × 32 × 22 | 813 | 559.0 | 597 | 546 |
| 24 × 18 | 610.0 | 457.0 | 432 | 419 | 32 × 32 × 20 | 813 | 508.0 | 597 | 533 |
| 32 × 32 × 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 × 16 | 610.0 | 406.4 | 432 | 406 | 32 × 32 × 16 | 813 | 406.4 | 597 | 508 |
| 24 × 14 | 610.0 | 355.6 | 432 | 406 | 32 × 32 × 14 | 813 | 355.6 | 597 | 508 |
| 24 × 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 × 10 | 610.0 | 273.0 | 432 | 384 | ۳۴ × ۳۴ × ۳۲ | 864 | 813.0 | 635 | 622 |
| ۳۴ × ۳۴ × ۳۰ | 864 | 762.0 | 635 | 610 | |||||
| 26 × 24 | 660.0 | 610.0 | 495 | 483 | 34*34*28 | 864 | 711.0 | 635 | 597 |
| 26 × 22 | 660.0 | 559.0 | 495 | 470 | 34*34*26 | 864 | 660.0 | 635 | 597 |
| 26 × 20 | 660.0 | 508.0 | 495 | 457 | |||||
| ۳۴ × ۳۴ × ۲۴ | 864 | 610.0 | 635 | 584 | |||||
| 26 × 18 | 660.0 | 457.0 | 495 | 444 | ۳۴ × ۳۴ × ۲۲ | 864 | 559.0 | 635 | 572 |
| 26 × 16 | 660.0 | 406.4 | 495 | 432 | ۳۴ × ۳۴ × ۲۰ | 864 | 508.0 | 635 | 559 |
| 26 × 14 | 660.0 | 355.6 | 495 | 432 | 34 × 34 × 18 | 864 | 457.0 | 635 | 546 |
| 26 × 12 | 660.0 | 323.8 | 495 | 422 | 34 × 34 × 16 | 864 | 406.4 | 635 | 533 |
فرآیند تولید
1مواد خام دریافت و برش
2شناسايي مواد
3آرنج ها، تیز ها، کاهش دهنده ها، کپس ها، پای پایب ها، انواع لوله های شکل ساز
4. فرآیند چسباندن مواد (کوت های جوشیده)
5- درمان گرما برای لوله های SS
6شليک و پاکسازي
7چک سطح
8بعد از پوليش
9. لوله های فولادی فولادی
کاربرد/استفاده
خط لوله مایعات با فشار پایین و متوسط، دیگ، صنعت نفت و گاز طبیعی، حفاری، صنعت شیمیایی، صنعت برق، ساخت کشتی، تجهیزات کود و خط لوله، ساخت و سازپتروشیمیصنعت داروسازی و غیره
مرجع استاندارد
لوازم و لوازم سازي
قطعات جانبی و سایر لوازم جانبی ساخته شده با جوش های دایره ای یا تقاطعی به عنوان تولید لوله در نظر گرفته می شوند.
واحدها تحت ASME B16.9 باید در هر دو واحد SI (متریک) و واحد های معمول ایالات متحده ذکر شوند. نامگذاری برای اندازه NPS است.
استانداردهای مرجع
مشخص کردن نسخه خاص هر استاندارد و مشخصات در مرجع های فردی عملی نیست.محصولی که مطابق با نسخه قبلی استانداردهای ارجاع داده شده ساخته شده و در تمام جنبه های دیگر با این استاندارد مطابقت دارد، با آن مطابقت دارد..
ASME B165: فلنج های لوله و لوازم جانبی فلنج: NPS 1 ¢ 2 از طریق استاندارد NPS 24 متریک / اینچ
ASME B1625: برای حلقه های بلت ولدینگ
ASME B31: کد لوله های تحت فشار
ASME B313: لوله کشی فرآیند
ASME B36.10M، لوله های فولادی جوشیده و بدون درز
ASME B36.19M، لوله های فولاد ضد زنگ
کد ASME برای دیگ و ظروف تحت فشار
ASTM A234/A234M-17، مشخصات برای لوله های لوله کشی از فولاد کربنی و فولاد آلیاژ برای کار در دمای متوسط و بالا
ASTM A403/A403M-16، مشخصات لوله های فولادی فولادی فولادی فولادی فولادی
ASTM A420/A420M-16، مشخصات لوله های فیتینگ از فولاد کربن و فولاد آلیاژ برای خدمات دمای پایین
ASTM A815/A815M-14e1، مشخصات لوله های فولادی فرتیک، فرتیک/آستنیتیک و مارتنسیتیک
ASTM A960/A960M-16a، مشخصات الزامات مشترک لوله های فولادی
ASTM E29-13، روش استفاده از ارقام مهم در داده های آزمایش برای تعیین انطباق با مشخصات
ASTM B361-16، ASTM B363-14، ASTM B366/B366M-17: برای فلزات دیگر (آلومینیوم، تیتانیوم، نیکل و آلیاژ).
سوالات عمومی/ پرسش و پاسخ مشتریان
ق: مشتری خواستار لوازم جوش در A105 بود:
A: متداول ترین مواد فولاد کربن A234WPB است. معادل فلنج های A105 است، با این حال هیچ چیز مانند A105 یا A106 وجود ندارد. A106 Gr.B برای درجه لوله است.لوازم A234WPB از A106GR ساخته شده اند.B لوله. A105 یک ماده از Bar جعل شده به فشار بالا لوازم جانبی و یا فلنج
ق: درخواست مشتری تعریف شده لوازم جوش بستن:
الف:این نیز یک تصور غلط است زیرا فلنج ها در A105 و A105 N در دسترس هستند ، جایی که N برای استاندارد است.
با این حال، چنین چیزی به عنوان A234WPBN وجود ندارد. تولید کنندگان به طور عادی لوازم آهن آلات خود را در نظر گرفته شده است که روند درمان حرارتی عادی انجام شده است، به خصوص برای آرنج و تیز
مشتریانی که نیاز به لوازم آهن آلات ′′تعریف شده′′ دارند باید لوازم WPL6 را که دارای بازده بالا هستند و به عنوان یک روش استاندارد استاندارد شده اند درخواست کنند.
سوال:مشتری فراموش کرد که به برنامه لوله اشاره کنه:
الف:لوازم جانبی بُت ولد به اندازه لوله فروخته می شوند اما برنامه لوله باید مشخص شود تا ID لوله را با ID لوله مطابقت دهد.ما فرض ميکنيم که يک ديوار استاندارد مورد نياز قرار گرفته.
سوال:مشتری فراموش می کند که به فیت های جوش و یا بدون خیاط بُت ویلد اشاره کند:
الف:لوازم بُت ولد در هر دو پیکربندی جوش و بدون درز در دسترس هستند. لوازم بُت ولد بدون درز فولاد کربن یا فولاد ضد زنگ از لوله بدون درز ساخته شده و به طور کلی گران تر است.
لوازم لوله بدون دنده در اندازه های بزرگتر از 12 ′′ رایج نیستند. لوازم لوله جوش شده از فولاد کربن یا لوله فولاد ضد زنگ جوش شده ERW ساخته شده اند.آنها در اندازه 1⁄2 ′′ تا 72 ′′ در دسترس هستند و ارزان تر از لوازم بدون درز هستند.
سوال:شعاع کوتاه (SR) یا شعاع طولانی (LR) به چه معناست؟
الف:شما اغلب از آرباژ SR45 یا آرباژ LR45 می شنوید. 45 یا 90 به زاویه خم برای نصب بلت ویلد برای تغییر جهت جریان اشاره دارد.
یک شعاع بلند آرنج (LR 90 Elbow یا LR 45 Elbow) دارای یک خم لوله خواهد بود که 1.5 برابر اندازه لوله خواهد بود. بنابراین، یک LR 90 6 اینچی شعاع خم 1.5 x اندازه لوله اسمی دارد.
یک آرنج شعاع کوتاه (SR45 یا SR90) دارای یک خم لوله است که برابر با اندازه تکیه است، بنابراین یک 6 ′′ SR 45 دارای شعاع خم است که 6 ′′ اندازه لوله اسمی است.
سوال:یک لوله ی 3R یا 3D چیست؟
الف:ابتدا، اصطلاحات 3R یا 3D مترادف استفاده می شوند. یک آرمان جوش 3R دارای شعاع خمشی است که 3 برابر اندازه لوله اسمی است. یک آرمان 3R برابر با آرمان های 3D است.
خدمت ما
1پشتیبانی فنی
2کنترل کیفیت مواد اوليه
3. بازرسی در طول زمان تولید
4آزمون نهایی شامل سطح، ابعاد، آزمون PT، آزمایش RT، آزمایش فوق صوت است.
5. گزارش آزمون هر محموله
4. شرايط مرسوم تحویل. EXW FOB CIF CFR DDP DDU
5روش های پرداخت انعطاف پذیر: LC. TT. DP
6بسته سفارشی شامل لوگو و ابعاد پرونده است
7. 18 ماه زمان گارانتی کیفیت
9. تعویض رایگان با هوا اگر هر خطایی ثابت شود
10. 24 ساعت برای بازخورد سوالات شما
محصولات توصیه شده
