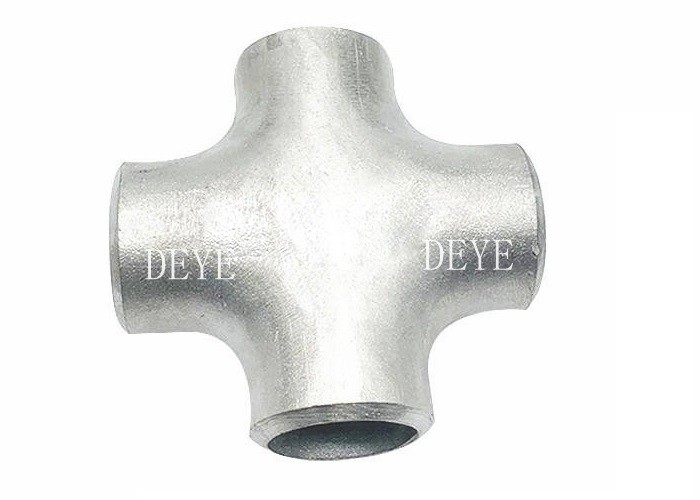

SS304 SS321 SS316 فولاد ضد زنگ Cross Fitting با SCH40S SCH10
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | PF-CTEE-SS-01 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD2-10 for small sizes |

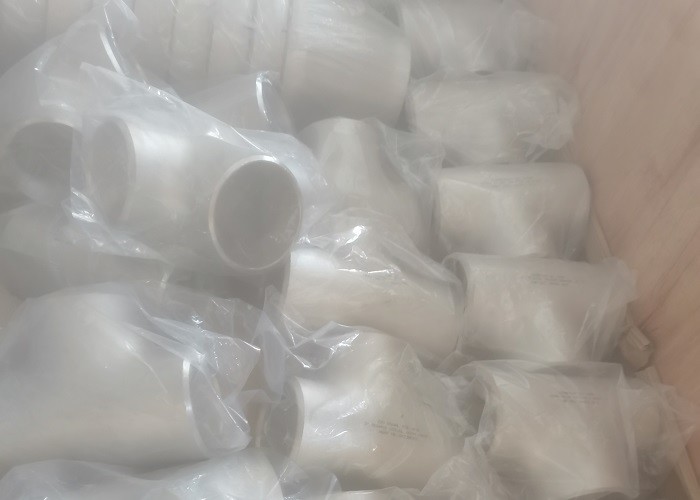

| جزئیات بسته بندی | کیسه پلاستیکی + کارتن + جعبه های چوبی |
| زمان تحویل | 5-8 روز برای اقلام موجودی |
| قابلیت ارائه | 100000 عدد ماهانه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مواد | SS316L، SS316، SS304L، SS304، SS321، DUPLEX SS2205، 2507 | ارتباط | لب به لب BW جوش داده شده |
|---|---|---|---|
| ضخامت | Sch5s، Sch10s، sch40s، sch80s، sch160، xs، xxs | سطح | ترشی، لهستانی |
| برجسته کردن | SS316 قطب متقاطع فولاد ضد زنگ,SS321 قطب متقاطع فولاد ضد زنگ,SS304 سوکت جوش صلیب,SS321 stainless steel cross fitting,SS304 socket weld cross |
||
توضیحات محصول
SS316 304 321 201 لوله های فولاد ضد زنگ Cross Tee با SCH40S SCH10s
مقدمه کوتاه
لوله های فولاد ضد زنگ: مشخصات ASME / ANSI B16.9 ابعاد و تحملات لوله های جوش قطبی کربن و آلیاژ را پوشش می دهد. مشخصات MSS-SP 43 شامل ASME B16 می شود.9 برای پوشش لوله های فیتینگ از فولاد ضد زنگ و آلیاژ نیکل. در این مقاله، ابعاد و وزن آرنج های بُت ولد، تیز ها و کاهش دهنده ها را نشان می دهیم. تحمل لوازم بُت ولد (در اینچ) با توجه به ASME / ANSI B16.9. برای تمام لوازم فلز کربن به جز آرنج های شعاع کوتاه و بازگشت (ASME/ANSI B1628)
جزئیات مشخصات در زیر:
| نام محصول | ANSI B16.9 BW SS Smsl لوله های بدون درز و جوش |
| انواع |
تير ترايت، تير برابر، آرنج هاي بلند، آرنج هاي کوتاه، خم 180 درجه، بازگشت، کاهش آرنج ها، مركزي، كاهش دهنده ها، منحرف كننده ها |
| اندازه | 1/2"-72" DN15-DN1800 |
| ضخامت دیوار |
SCH5S،SCH10s،SCH20S،SCH30,STD،SCH40S،SCH60,XS،SCH80S،SCH100، ضخامت SCH120،SCH160S،XXS،DIN،SGP JIS |
| استاندارد طراحی | ASTMA312, ASTM A403WP, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN استاندارد و غیره | |
| فهرست مواد | فولاد ضد زنگ304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| دو قطعه SS 2507, DSS2205, UNS31803 UNS32750, UNS32760 | |
| 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404، 1.4462، 1.4410، 1.4501 | |
| فولاد کربن A234 WPB، WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372،ST35.4/8،ST42،ST45،ST52،ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| سطح | ترشحات اسیدی، پولیش شده |
| کاربرد/استفاده | خط لوله مایعات با فشار پایین و متوسط، دیگ، صنعت نفت و گاز طبیعی، حفاری، صنعت شیمیایی، صنعت برق، ساخت کشتی، تجهیزات کود و خط لوله، ساخت و سازپتروشیمیصنعت داروسازی و غیره |
لیست ضخامت بر اساس ANSI B16.9، MSS SP-44
| اندازه معمولی لوله DN (در) | دیامتر بیرونی D | ضخامت طبیعی دیوار (ملی متر) | |||||||||
| S5s | Sch10S | Sch10 | Sch40s | Sch40 | Sch80s | Sch80 | شل20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ️ | 1. 24 | ️ | 1. 73 | 1. 73 | 2. 41 | 2. 41 | ️ | ️ | ️ |
| 1/4 | 13. 7 | ️ | 1. ۶۵ | ️ | 2. 24 | 2. 24 | 3.02 | 3.02 | ️ | ️ | ️ |
| 3/8 | 17. 1 | ️ | 1. ۶۵ | ️ | 2.31 | 2.31 | 3. 20 | 3. 20 | ️ | ️ | ️ |
| 1/2 | 21. 3 | 1.65 | 2. 11 | ️ | 2. 77 | 2. 77 | 3. 73 | 3. 73 | ️ | 4. 78 | 7. 47 |
| سه چهارم | 26. 7 | 1.65 | 2. 11 | ️ | 2. 87 | 2. 87 | 3. 91 | 3. 91 | ️ | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. ۶۵ | 2. 77 | ️ | 3.38 | 3.38 | 4. 55 | 4. 55 | ️ | 6.35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | ️ | 3. 56 | 3. 56 | 4. 85 | 4. 85 | ️ | 6.35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | ️ | 3. 68 | 3. 68 | 5.08 | 5.08 | ️ | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. ۶۵ | 2. 77 | ️ | 3. 91 | 3. 91 | 5. 54 | 5. 54 | ️ | 8. 74 | 11. 07 |
| 2 1/2 | 73. | 2. 11 | 3. 05 | ️ | 5. 16 | 5. 16 | 7. 01 | 7.01 | ️ | 9. 53 | 14.02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | ️ | 5. 49 | 5. 49 | 7. 62 | 7. 62 | ️ | 11. 13 | 15. 24 |
| سه و نیم | 101. 6 | 2. 11 | 3. 05 | ️ | 5. 74 | 5. 74 | 8.08 | 8.08 | ️ | ️ | ️ |
| 4 | 114. 3 | 2. 11 | 3. 05 | ️ | 6.02 | 6.02 | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | ️ | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | ️ | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14.27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | ️ | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | ️ | 9.27 | 9.27 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | ️ | 9. 53 | 10.31 | 12. 70 | 17. 48 | 25. 40 | 33.32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6.35 | ️ | 11. 13 | ️ | 19. 05 | 27. 79 | 35. 71 | ️ |
| 16 | 406. 4 | 4. 19 | 4. 78 | 6.35 | ️ | 12. 70 | ️ | 21. 44 | 30. 96 | 40. 49 | ️ |
| 18 | 457. 2 | 4. 19 | 4. 78 | 6.35 | ️ | 14.27 | ️ | 23. 83 | 34. 96 | 45. 24 | ️ |
| 20 | 508. | 4. 78 | 5. 54 | 6.35 | ️ | 15. 09 | ️ | 26. 19 | 38. 10 | 50. 01 | ️ |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6.35 | ️ | ️ | ️ | 28. 58 | 41. 28 | 53.98 | ️ |
| 24 | 609. 6 | 5. 54 | 6.35 | 6.35 | ️ | 17. 48 | ️ | 30. 96 | 46.02 | 59. 54 | ️ |
| 26 | 660.4 | ️ | ️ | 7. 92 | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| 28 | 711.2 | ️ | ️ | 7. 92 | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| 30 | 762. | 6.35 | 7. 92 | 7. 92 | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| 32 | 812. 8 | ️ | ️ | 7. 92 | ️ | 17. 48 | ️ | ️ | ️ | ️ | ️ |
| 34 | 863. 6 | ️ | ️ | 7. 92 | ️ | 17. 48 | ️ | ️ | ️ | ️ | ️ |
| 36 | 914. 4 | ️ | ️ | 7. 92 | ️ | 17. 48 | ️ | ️ | ️ | ️ | ️ |
| 38 | 965.2 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| 40 | 1016. | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| 42 | 1066. 8 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| 44 | 1117. 6 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| 46 | 1168.4 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
| 48 | 1219. 2 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ |
ابعاد تی های راست و صلیب ها
| اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها | |
| فرار کن | خروجی، M [تذکرات (1) و (2) ] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | ۱۰۱۶0 | 749 | 749 |
| 42 | ۱۰۶۷0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 168.0 | 851 | 800 |
| 48 | ۱۲۱۹0 | 889 | 838 |
ابعاد کاهش خروجی و کاهش عبور خروجی
| اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها | اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها | ||||
| فرار کن | خروجی، M [یادداشت (1) ] | فرار کن | خروجی، M [یادداشت (1) ] | ||||||
| فرار کن | خروجی | فرار کن | خروجی | ||||||
| 1/2 × 1/2 × 3/8 | 21.3 | 17.3 | 25 | 25 | 4 × 4 × 3 1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 × 1/2 × 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 × 3/4 × 1/2 | 26.7 | 21.3 | 29 | 29 | 4 × 4 × 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 × 3/4 × 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 × 1 × 3/4 | 33.4 | 26.7 | 38 | 38 | 4 × 4 × 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 × 1 × 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 × 1-1/4 × 1 | 42.2 | 33.4 | 48 | 48 | 5 × 5 × 3 1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 × 1-1/4 × 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 × 1-1/4 × 1/2 | 42.2 | 21.3 | 48 | 48 | 5 × 5 × 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 × 6 × 3 1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 × 6 × 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 × 2 × 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 × 2 × 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 × 2 × 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 × 2 × 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 × 8 × 3 1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 × 10 × 8 | 273.0 | 219.1 | 216 | 203 |
| ۲/۲ × ۲/۲ × ۱/۴ | 73.0 | 42.2 | 76 | 64 | 10 × 10 × 6 | 273.0 | 168.3 | 216 | 194 |
| ۲/۲ × ۲/۲ × ۱ | 73.0 | 33.4 | 76 | 57 | 10 × 10 × 5 | 273.0 | 141.3 | 216 | 191 |
| 10 × 10 × 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 × 3 × 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 × 12 × 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 × 12 × 8 | 323.8 | 219.1 | 254 | 229 |
| 3 × 3 × 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 × 12 × 6 | 323.8 | 168.3 | 254 | 219 |
| 3 × 3 × 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 × 12 × 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 × 3-1/2 × 3 | 101.6 | 88.9 | 95 | 92 | 14 × 14 × 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 × 3-1/2 × 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 × 14 × 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 × 3-1/2 × 2 | 101.6 | 60.3 | 95 | 83 | 14 × 14 × 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 × 3-1/2 × 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 × 14 × 6 | 355.6 | 168.3 | 279 | 238 |
| اندازه (NPS) | قطر بیرونی در بیول | از مرکز تا انتها | اندازه نامی لوله (NPS) | قطر بیرونی در بیول | از مرکز تا انتها | ||||
| فرار کن | خروجی | فرار کن | خروجی، M [یادداشت (1) ] | فرار کن | خروجی | فرار کن | خروجی، M [یادداشت (1) ] | ||
| 16 × 14 | 406.4 | 355.6 | 305 | 305 | 28 × 28 × 26 | 711 | 660.0 | 521 | 521 |
| 16 × 12 | 406.4 | 323.8 | 305 | 295 | 28 × 28 × 24 | 711 | 610.0 | 521 | 508 |
| 16 × 10 | 406.4 | 273.0 | 305 | 283 | 28 × 28 × 22 | 711 | 559.0 | 521 | 495 |
| 16 × 8 | 406.4 | 219.1 | 305 | 273 | 28 × 28 × 20 | 711 | 508.0 | 521 | 483 |
| 16 × 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 × 28 × 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 × 16 | 457.0 | 406.4 | 343 | 330 | 28 × 28 × 16 | 711 | 406.4 | 521 | 457 |
| 18 × 14 | 457.0 | 355.6 | 343 | 330 | 28 × 28 × 14 | 711 | 355.6 | 521 | 457 |
| 18 × 12 | 457.0 | 323.8 | 343 | 321 | 28 × 28 × 12 | 711 | 323.8 | 521 | 448 |
| 18 × 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 × 8 | 457.0 | 219.1 | 343 | 298 | 30 × 30 × 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 × 18 | 508.0 | 457.0 | 381 | 368 | 30 × 30 × 24 | 762 | 610.0 | 559 | 533 |
| 20 × 16 | 508.0 | 406.4 | 381 | 356 | 30 × 30 × 22 | 762 | 559.0 | 559 | 521 |
| 20 × 14 | 508.0 | 355.6 | 381 | 356 | 30 × 30 × 20 | 762 | 508.0 | 559 | 508 |
| 20 × 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 × 10 | 508.0 | 273.0 | 381 | 333 | 30 × 30 × 18 | 762 | 457.0 | 559 | 495 |
| 20 × 8 | 508.0 | 219.1 | 381 | 324 | 30 × 30 × 16 | 762 | 406.4 | 559 | 483 |
| 30 × 30 × 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 × 20 | 559.0 | 508.0 | 419 | 406 | 30 × 30 × 12 | 762 | 323.8 | 559 | 473 |
| 22 × 18 | 559.0 | 457.0 | 419 | 394 | 30 × 30 × 10 | 762 | 273.0 | 559 | 460 |
| 22 × 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 × 14 | 559.0 | 355.6 | 419 | 381 | 32 × 32 × 30 | 813 | 762.0 | 597 | 584 |
| 22 × 12 | 559.0 | 323.8 | 419 | 371 | 32 × 32 × 28 | 813 | 711.0 | 597 | 572 |
| 22 × 10 | 559.0 | 273.0 | 419 | 359 | 32 × 32 × 26 | 813 | 660.0 | 597 | 572 |
| 32 × 32 × 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 × 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 × 20 | 610.0 | 508.0 | 432 | 432 | 32 × 32 × 22 | 813 | 559.0 | 597 | 546 |
| 24 × 18 | 610.0 | 457.0 | 432 | 419 | 32 × 32 × 20 | 813 | 508.0 | 597 | 533 |
| 32 × 32 × 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 × 16 | 610.0 | 406.4 | 432 | 406 | 32 × 32 × 16 | 813 | 406.4 | 597 | 508 |
| 24 × 14 | 610.0 | 355.6 | 432 | 406 | 32 × 32 × 14 | 813 | 355.6 | 597 | 508 |
| 24 × 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 × 10 | 610.0 | 273.0 | 432 | 384 | ۳۴ × ۳۴ × ۳۲ | 864 | 813.0 | 635 | 622 |
| ۳۴ × ۳۴ × ۳۰ | 864 | 762.0 | 635 | 610 | |||||
| 26 × 24 | 660.0 | 610.0 | 495 | 483 | 34*34*28 | 864 | 711.0 | 635 | 597 |
| 26 × 22 | 660.0 | 559.0 | 495 | 470 | 34*34*26 | 864 | 660.0 | 635 | 597 |
| 26 × 20 | 660.0 | 508.0 | 495 | 457 | |||||
| ۳۴ × ۳۴ × ۲۴ | 864 | 610.0 | 635 | 584 | |||||
| 26 × 18 | 660.0 | 457.0 | 495 | 444 | ۳۴ × ۳۴ × ۲۲ | 864 | 559.0 | 635 | 572 |
| 26 × 16 | 660.0 | 406.4 | 495 | 432 | ۳۴ × ۳۴ × ۲۰ | 864 | 508.0 | 635 | 559 |
| 26 × 14 | 660.0 | 355.6 | 495 | 432 | 34 × 34 × 18 | 864 | 457.0 | 635 | 546 |
| 26 × 12 | 660.0 | 323.8 | 495 | 422 | 34 × 34 × 16 | 864 | 406.4 | 635 | 533 |
متداول ترین مواد مورد استفاده برای لوله های جوش شده با تکه ss SS304/304L، SS316/316L، DUPLEX SAF2507، SAF2205،
مشخصات دقیق ماده به صورت زیر است.
تجزیه و تحلیل مواد
304/304L (UNS S30400/S30403)
ترکیب شیمیایی %
| C | Cr | م | نه | P | S | آره |
| ≤ | ... | ≤ | ... | ≤ | ≤ | ≤ |
| 0.035 | 18.0-20.0 | 2.00 | 8.0-130 | 0.045 | 0.03 | 1.00 |
مقاومت کششی: ≥ 485 Mpa (70KSI)
قدرت قدرت: ≥170Mpa (25KSPI)
طول کششی ≥ 40%
316/316L (UNS S31600/S31603)
ترکیب شیمیایی %
| C | Cr | م | مو | نه | P | S | آره |
| ≤ | ... | ≤ | ... | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-180 | 2.00 | 2.۰-۳0 | 10.0-140 | 0.045 | 0.03 | 1.00 |
مقاومت کششی: ≥ 485 Mpa (70KSI)
قدرت قدرت: ≥170Mpa (25KSPI)
طول کششی ≥ 40%
SAF2205 (UNS31803)
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | نه | مو | ک | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22 تا 23 | 4.5 تا 65 | 3.۰-۳50 | / |
0.14-02 |
SAF2205 عملکرد مکانیکی مواد
| اقلام آزمایش | دمای تست | عملکرد | داده های استاندارد |
| قدرت کششی | دمای اتاق | قدرت بازده s≥ | ۴۵۰ Mpa |
| مقاومت کششی h ≥ | 620 Mpa | ||
| طول کشش % > | 25 | ||
| کاهش مساحت | / | ||
| ارزش تاثیر KV ((J)) | دمای اتاق | طرفی | / |
| سختی برینل | دمای اتاق | ≤ | 290 |
| سختی راکول | دمای اتاق | ≥ | / |
دو قطعه SS SAF2507 ((UNS32750)
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | نه | مو | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24 تا 26 | 6.0-80 | 3.۰-۵0 | 0.5 | 0.24-032 |
عملکرد مکانیکی
| اقلام آزمایش | دمای تست | عملکرد | داده های استاندارد | |
| کشش | دمای اتاق | قدرت تولید | Ø≤55 Rm≥ | ۵۵۰ ام پی |
| Ø >55 Rm≥ | 515 Mpa | |||
| قدرت کششی | Ø≤55 R0.002 ≥ | 800 Mpa | ||
| Ø >55 R0.002≥ | 760 Mpa | |||
| طول کشش A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| سختی برینل HB | دمای اتاق | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
نام گذاری: A 403/A 403M 06 مشخصات استاندارد برای لوله های فولاد فولاد فولاد فولاد فولاد
سایر اسناد ارجاع داده شده
استانداردهای ASTM:
مشخصات A 351/A 351M برای قطعات ریخته شده، آستنیتیک، برای قطعات تحت فشار
A 370 روش های آزمایش و تعاریف برای آزمایش مکانیکی محصولات فولاد
مشخصات 480/A 480M برای الزامات عمومی برای صفحه، ورق و نوار فولادی فولاد ضد زنگ و مقاوم به گرما
A 743/A 743M مشخصات قطعات ریخته شده، آهن کرومیوم، آهن کرومیوم نیکل، مقاوم به خوردگی، برای کاربرد عمومی
مشخصات 744/A 744M برای قطعات ریخته شده، آهن کرومیوم نیکل، مقاوم در برابر خوردگی، برای خدمات شدید
A 751 روش های آزمایش، شیوه ها و اصطلاحات برای تجزیه و تحلیل شیمیایی محصولات فولادی
مشخصات 960/A 960M برای الزامات مشترک لوله های فولادی
E 112 روش های آزمایش برای تعیین اندازه متوسط دانه
E 165 روش آزمایش برای بررسی نفوذ کننده مایع
استانداردهای ASME:
ASME B16.9 لوازم آهن آلات آهن آلات فابریک
ASME B16.11 لوازم فولادی جعل شده، جوش سوکت و پایان های رشته ای
استانداردهای MSS: MSS SP-25 سیستم استاندارد علامت گذاری برای شیرها، لوازم جانبی،
فلنج ها و اتحادها
MSS SP-43 روش استاندارد برای لوازم و لوازم آهن آلات ضد زنگ سبک وزن
MSS SP-79 ورودی های کاهش دهنده جوش سوکت
فرآیند تولید
1مواد خام دریافت و برش
2. شناسايي مواد
3آرنج ها، تیز ها، کاهش دهنده ها، کپس ها، پای پایب ها، انواع لوله های شکل ساز
4. فرآیند چسباندن مواد (کوت های جوشیده)
5- درمان گرما برای لوله های SS
6شليک و پاکسازي
7چک سطح
8بعد از پوليش
9. لوله های فولادی فولادی
سوالات عمومی
سوال: مشتری خواستار لوازم جوش در A105 بود:
A: رایج ترین مواد فولاد کربن A234WPB است. این معادل فلنج های A105 است، با این حال چیزی مانند فلت جوش A105 یا A106 وجود ندارد.
A106 Gr.B برای درجه لوله است. لوازم جانبی A234WPB از لوله های A106GR.B ساخته شده است. A105 یک ماده از Bar است که به عنوان High pressure Fittings یا Flange ساخته شده است.
سوال: مشتری درخواست می کند که لوازم آهن آلات نورماليزه شده:
A: این نیز یک تصور غلط است زیرا فلنج ها در A105 و A105 N در دسترس هستند، که N برای استاندارد است.
با این حال، چنین چیزی به عنوان A234WPBN وجود ندارد. تولید کنندگان به طور عادی لوازم آهن آلات خود را در نظر گرفته شده است که روند درمان حرارتی عادی انجام شده است، به خصوص برای آرنج و تیز
مشتریانی که نیاز به لوازم آهن آلات ′′تعریف شده′′ دارند باید لوازم WPL6 را که دارای بازده بالا هستند و به عنوان یک روش استاندارد استاندارد شده اند درخواست کنند.
س: مشتری فراموش کرده که برنامه لوله رو ذکر کنه:
ج: لوازم بلت ولد بر اساس اندازه لوله فروخته می شوند، اما برنامه لوله باید مشخص شود تا ID لوله را با ID لوله مطابقت دهد.ما فرض ميکنيم که يک ديوار استاندارد مورد نياز قرار گرفته.
سوال: مشتری فراموش می کند که به فیت های جوش و یا بدون درز بستن بستن اشاره کند:
لوازم بُت ولد در هر دو پیکربندی جوش و بدون درز در دسترس هستند. لوازم بُت ولد بدون درز فولاد کربن یا فولاد ضد زنگ از لوله بدون درز ساخته شده و به طور کلی گران تر است.
لوازم لوله بدون دنده در اندازه های بزرگتر از 12 ′′ رایج نیستند. لوازم لوله جوش شده از فولاد کربن یا لوله فولاد ضد زنگ جوش شده ERW ساخته شده اند.آنها در اندازه 1⁄2 ′′ تا 72 ′′ در دسترس هستند و ارزان تر از لوازم بدون درز هستند.
س: شعاع کوتاه (SR) یا شعاع طولانی (LR) به چه معنی است؟
A: شما اغلب SR45 مرفه یا LR45 مرفه می شنوید. 45 یا 90 به زاویه خم شدن برای تثبیت بلت ویلد برای تغییر جهت جریان اشاره دارد.
یک شعاع بلند آرنج (LR 90 Elbow یا LR 45 Elbow) دارای یک خم لوله خواهد بود که 1.5 برابر اندازه لوله خواهد بود. بنابراین، یک LR 90 6 اینچی شعاع خم 1.5 x اندازه لوله اسمی دارد.
یک آرنج شعاع کوتاه (SR45 یا SR90) دارای یک خم لوله است که برابر با اندازه تکیه است، بنابراین یک 6 ′′ SR 45 دارای شعاع خم است که 6 ′′ اندازه لوله اسمی است.
س: یک لوله 3R یا 3D لوله 3D چیست؟
ج: اول، اصطلاحات 3R یا 3D مترادف استفاده می شود. یک آرنج جوش 3R دارای شعاع خمشی است که 3 برابر اندازه لوله اسمی است. یک آرنج 3R برابر با آرنج های 3D است.
خدمت ما
1پشتیبانی فنی
2کنترل کیفیت مواد اوليه
3. بازرسی در طول زمان تولید
4آزمون نهایی شامل سطح، ابعاد، آزمون PT، آزمایش RT، آزمایش فوق صوت است.
5. گزارش آزمون هر محموله
4. شرايط مرسوم تحویل. EXW FOB CIF CFR DDP DDU
5روش های پرداخت انعطاف پذیر: LC. TT. DP
6. بسته سفارشی شامل لوگو است. ابعاد پرونده ها
7. 18 ماه زمان گارانتی کیفیت
9. تعویض رایگان با هوا اگر هر خطایی ثابت شود
10. 24 ساعت برای بازخورد سوالات شما
محصولات توصیه شده
