PN10 PN16 PN25 دریچه آب آهن انعطاف پذیر GG25 GGG40 GGG50 Lug دریچه پروانه
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | DY-BFV-1005 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD2-USD20000 each |
| جزئیات بسته بندی | جعبه کارتن + لایه های چوبی یا کارتن + پالت |
| زمان تحویل | 20 روز برای سفارش معمول، 7 روز برای اقلام انبار شده |
| شرایط پرداخت | T/T، L/C، D/P |
| قابلیت ارائه | 1000 عدد یک ماهه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| برجسته کردن | دریچه آب PN25,دریچه آب PN16,GGG50 دریچه های پروانه ای,PN16 Water Valve,GGG50 lug butterfly valves |
||
|---|---|---|---|
توضیحات محصول

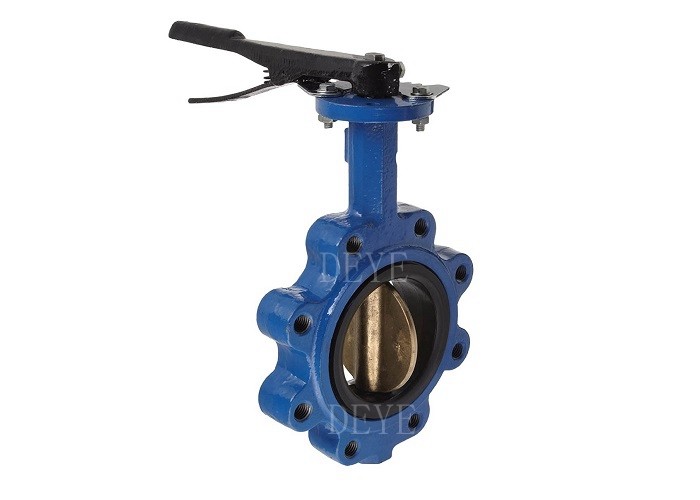

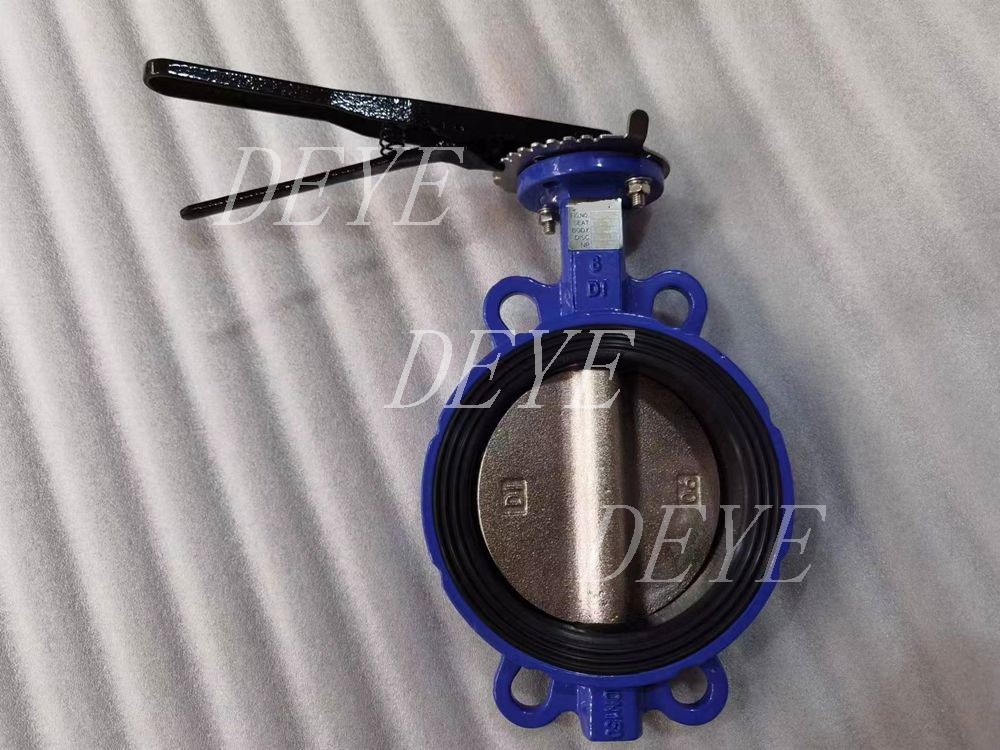

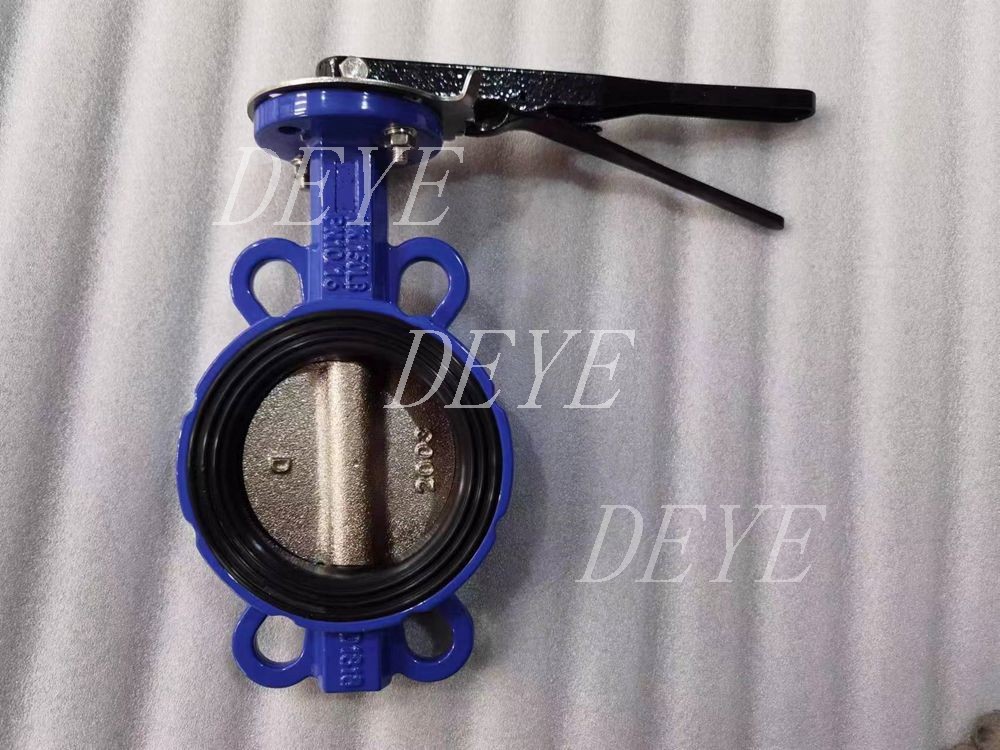

فانوس های پروانه ای لچک دار آهن GG25 GGG40 GGG50 Lug برای PN10 PN16 PN25
شماره سری BFV-1005
یک شیر پروانه، همچنین به عنوان یک شیر فلپ شناخته می شود، یک شیر تنظیم ساختار ساده است که می تواند برای کنترل سوئیچ رسانه های لوله با فشار پایین استفاده شود.دریچه پروانه به دریچه ای با یک دیسک به عنوان جزء بسته شدن (دیسک دریچه یا صفحه پروانه) اشاره دارد که در اطراف محور دریچه برای دستیابی به باز و بسته شدن می چرخد.
دریچه های پروانه ای می توانند برای کنترل جریان انواع مایعات مانند هوا، آب، بخار، رسانه های خوردنی مختلف، گل، محصولات نفتی، فلزات مایع و رسانه های رادیواکتیو استفاده شوند.به طور عمده برای برش و خیس کردن لوله ها استفاده می شودبخش باز و بسته شدن شیر پروانه یک صفحه پروانه شکل دیسک است که در اطراف محور خود در بدن شیر برای دستیابی به هدف باز، بسته یا تنظیم می شود.
جزئیات سریع
استاندارد طراحی: API 609
ماده بدن: آهن لاغری ASTM A536
قطر اسمی: DN40 تا DN1200 (1-1/2 48 .)
فشار: CL150 (PN20) 150PSI 225PSI، 285PSI، PN6/PN10/PN16، JI5K/JIS10K
اتصال پایینی: وفر، LUG
چهره به چهره: EN558 سری 20
فلنج بالايي ISO5211.
مهر و موم دو طرفه، طراحی صندلی تجدید پذیر
روش کار: اهرم
آزمایش و بازرسی: API 598 EN1226
پودر اپوکسی پوشش داده شده در داخل و خارج حداقل 250 میکران
طیف محصولات
مواد موجود در بدن: آهن انعطاف پذیر ، فولاد کربن ، فولاد ضد زنگ ، فولاد آلیاژ.
مواد موجود در دیسک: آهن انعطاف پذیر، SS304، SS316، برنز، دو قطعه SS2205/2507، UNS31803/UNS32750
صندلی اختیاری: EPDM، NBR، PTFE، Teflon.
اتصال انتها اختیاری: Wafer، Lug، Flanged.
طراحی بدن اختیاری: خط مرکزی کنسنتریک یا کنسنتریک
چهره به چهره: EN558 سری 13/14، نوع طولانی یا کوتاه
قطر نرمال: 4 "~ 96" (DN100 ~ DN2400).
محدوده فشار: 150 پوند (PN10~PN25).
عملکرد در دسترس: گیربکس، الکتریکی، محرک پنوماتیک
دمای کار: -46°C ~ +200°C.
عملکرد:
- بدنه دریچه جامد آهن انعطاف پذیر، بدنه دریچه آهن انعطاف پذیر QT450-10، مقاومت کششی 450Mpa Min.
- لاستیک صندلی بسیار انعطاف پذیر
محتوای لاستیک از لاستیک صندلی شیر 50٪ است و شبیه سازی آزمایشات باز و بسته بیش از 10،000 بار بدون نشت است
- پودر پلاستیکی اپوکسی اکسو
بدن شیر با پودر رزین اپوکسی Akzo Min. 250micron. با چسبندگی قوی پاشیده می شود
- طراحی آستین دریچه ضد انفجار
دریچه دریچه پروانه از ساختار ضد انفجار استفاده می کند که عملکرد ایمنی بسیار خوبی دارد.
نصب شیر پروانه
شکل 1
|
اشتباه دیسک باز شده خارج از شیر صورت بدن، فلنج های لوله به اندازه کافی پخش نشده اند.
|
دیسک در موقعیت تقریبا بسته قرار داده شده است. فضای کافی برای دریچه |
 |
|
شکل 2 مرکز و فلج کردن شیر
|
دیسک در موقعیت بسته بسته بین شیر و فلنج های جفت گیری نصب شده است |
درسته بدون استفاده از گسیخت فلنج، دیسک در موقعیت تقریبا بسته است. |
|
|
|
شکل ۳: توالی محکم کردن بولت فلنج
شکل ۴- تراز و فشرده سازی دریچه های فلنج
|
اشتباه لوله فلنج ها به طور اشتباه تراز شده اند و چرخش نامناسب به پیچ ها اعمال شده است. |
درسته لوله ها هموار شدن در هر دو طرف دریچه |
|
|
|
کاربرد:
به طور گسترده ای در گاز، نفت، آب، مهندسی شیمیایی و سایر صنایع مرتبط استفاده می شود، همچنین در سیستم های آب خنک کننده نیروگاه های حرارتی
