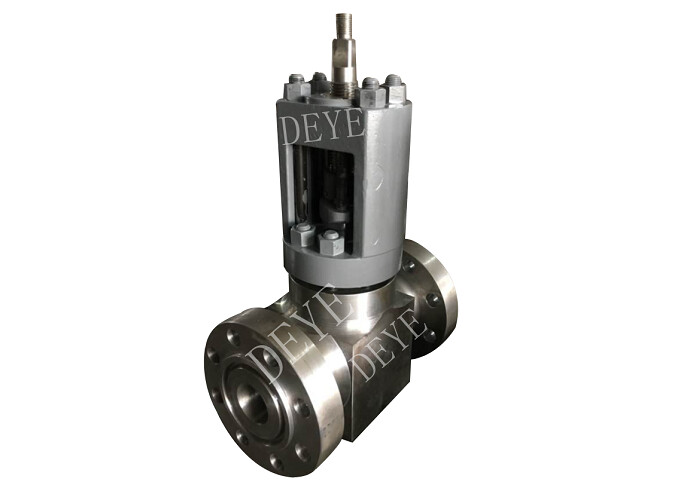

فولاد آلیاژ 1500 پوند دریچه کنترل تنظیم با اتصال انتهای فلنج

فولاد آلیاژ 1500 پوند دریچه کنترل تنظیم با اتصال انتهای فلنج

دریچه کنترل کره ی مستقیم با فشار بالا 1500 پوند

جزئیات سریع:

دریچه های کنترل کره مستقیم با 1500LBS

بدن: صاف، شیر گلوله ای جعل شده

ماده: A105N

اندازه اسمی، 4

درجه فشار: ANSI 1500LBS

اتصال پایانی؛ فلنج RF ANSI B 16.5

کپسول تمدید کننده نوع 1 ((-45 تا -17 °C و 230 تا 566 °C)

نوع غده: غده بولت

بسته بندی: PTFE شکل V

ماده گاسکت: فولاد ضد زنگ SUS304

پلگ های شیر: پلگ های شکل دار

دامنه محصول:

نوع بدنه: راست، زاویه

اندازه اسمی 1 ′′، 1-1/2 ′′، 2 ′′، 3 ′′، 4 ′′

درجه بندی فشار • کلاس 900، 1500، 2500 ANSI •

پایان فلنج: RF، RJ مطابق با ANSI B16.5، JIS B2201، JPI-7S •

پایان جوش: SW ((۱ تا ۳ اینچ) ،/BW (۳ اینچ)

مواد A216 WCB، A217 WC6، A217 C5، A351 CF8، A351 CF8M، A351 CF3M، A351 CF3

کلاه درد (-5 تا 230 درجه سانتیگراد)

کپسول تمدید کننده نوع1 (230 تا 566 درجه سانتیگراد)

نوع هابوت تمدید

نوع غده کریوجنیک

بسته بندی غده با بولت / بسته بندی گرافیتی چربی و دیگران.

قطعات قطعات قطعات قطعات قطعات قطعات

ویژگی های جریان: درصد برابر ((%C) ، خطی (LC).

نوع محرک: محرک تک اثر، محرک پیستون به صورت بهار، محرک دو اثر

مواد دیافراگم: نایلون با پارچه و لاستیک اتیلن پروپیلن

محدوده ی بهار: (0.2 تا 1.0 kgf/cm2) • (0.4 تا 2.0 kgf/cm2)

فشار برق صفر14، 0.16، 0.28، 0.4، 0.5 Mpa

اتصال هوا Rc1/4 یا 1/4NPT نخ داخلی.

دمای محیط -30 تا 70°C

عملکرد:

در سیستم تنظیم خودکار فرآیند تولید، شیر تنظیم یک حلقه مهم و ضروری است.آن را "دست ها و پاها" از اتوماسیون فرآیند تولید نامیده می شود و یکی از عناصر کنترل پایانی سیستم کنترل خودکار است.

مسیر جریان شیر تنظیم کننده ساده است و مقاومت آن کوچک است و به طور کلی برای استفاده جلو (تثبیت) مناسب است.دریچه تنظیم در جهت عقب استفاده می شود برای بهبود نیروی نامتعادل و کاهش آسیب به هسته دریچهدر عین حال، همچنین به جریان محیط کمک می کند و از کوکس شدن و انسداد شیر تنظیم کننده جلوگیری می کند.باید از باز کردن سوراخ کوچک برای مدت طولانی اجتناب شود.به ویژه در مرحله تولید آزمایشی کارخانه های شیمیایی،به دلیل بار کم در طول تولید آزمایشی و شرایط فرآیند طراحی نمی تواند به سرعت به الزامات پاسخ دهد، استفاده معکوس از شیر کنترل باید از حالت باز شدن سوراخ کوچک برای مدت طولانی تا حد ممکن برای جلوگیری از آسیب شیر کنترل اجتناب کند.

شیر تنظیم کننده از یک محرک و یک شیر تشکیل شده است. از نظر هیدرولیک، شیر تنظیم کننده یک عنصر خنک کننده است که مقاومت محلی آن می تواند تغییر کند.دریچه تنظیم کننده با تغییر ضربه با توجه به سیگنال ورودی ضریب مقاومت را تغییر می دهد، به منظور دستیابی به هدف تنظیم سرعت جریان.

کاربرد:

شیر تنظیم کننده مناسب برای هوا، آب، بخار، رسانه های خوردنی مختلف، گل، روغن و رسانه های دیگر است
