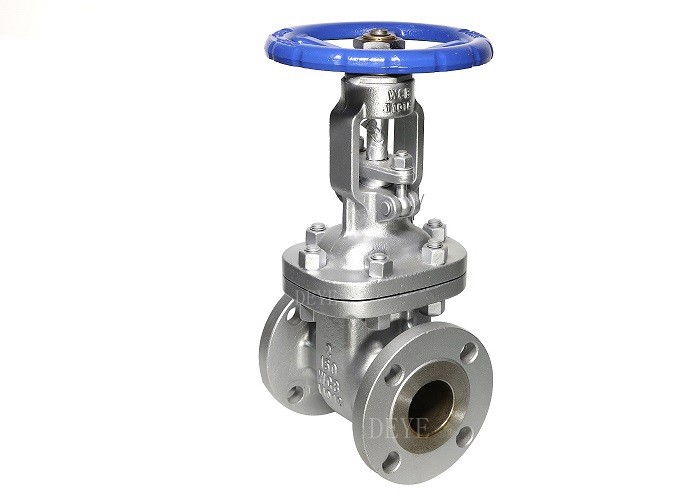

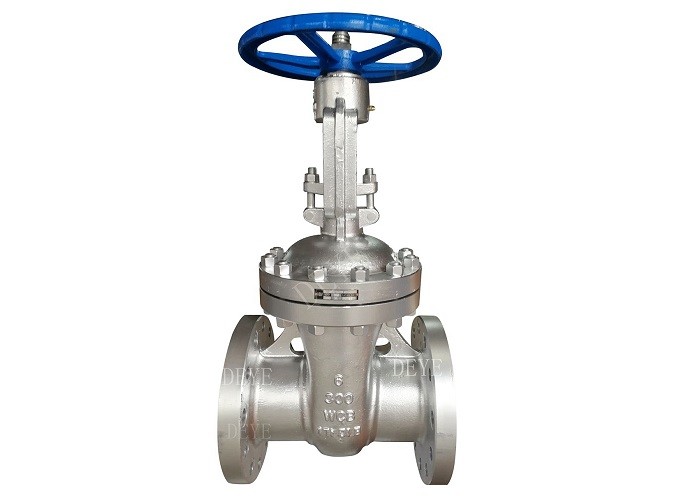

API600 Ansi B16.34 A216wcb دریچه فولادی با 150 پوند 300 پوند
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | DY-V-15 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD2-USD20000 each |
| جزئیات بسته بندی | جعبه کارتن + لایه های چوبی یا کارتن + پالت |
| زمان تحویل | 20 روز برای سفارش معمول، 7 روز برای اقلام انبار شده |
| شرایط پرداخت | T/T، L/C، D/P |
| قابلیت ارائه | 1000 عدد یک ماهه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| برجسته کردن | A216wcb دریچه فولادی,B16.34 دریچه فولادی,300 پوند آب 600 دریچه,B16.34 Steel Gate Valve,300lbs api 600 gate valve |
||
|---|---|---|---|
توضیحات محصول
دریچه دروازهیک دریچه دریچه یک دریچه دو طرفه است، زیرا مایع می تواند در هر دو جهت جریان داشته باشد.نصب این نوع از شیر باعث می شود که کاهش فشار در خط لولهدریچه های دروازه دارای اجسام جعل شده برای اندازه های سوراخ کمتر از 2 اینچ (API 602 / BS 5352) و اجسام ریخته شده برای اندازه های بزرگتر (API 600 ، API 603 ، API 6D) هستند.
اطلاعات محصول / توضیحات محصول / اطلاعات اساسی / مشخصات
| استاندارد |
BS1873/ / BS 5352 دریچه گلوب گداخته شده BS1868 دریچه باز کن API600 دریچه های فولادی برای صنایع نفت و گاز طبیعی API602 دریچه های فولادی جعل شده API603 دریچه فولاد ضد زنگ API6D دریچه دروازه، دریچه پلگ و دریچه توپ API609 دریچه پروانه API594 Wafer، Lug check valve (قفل بازکننده لوله) |
| انواع | دریچه های پروانه، دریچه های توپ، دریچه های دروازه، دریچه های باز، دریچه های گلوب، دریچه های پلگ، سیلر |
| اندازه | 1/2 "-48 DN15-DN1200" شیر کره ای 1/2 ′′ به 16 ′′ است |
| پایان ارتباط | انتهای فلنج، RF، FF، RTJ، LM، BW، انتهای رشته دار NPT، BSPT، BSPP، انتهای جوش سوکت |
| محدوده فشار |
CL150LBS، 300LBS، 600LBS، 800LBS 900LBS، 1500LBS، 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| سطح | ترشح اسید، پولیش شده، گالوانیزه شده، رنگ آمیزی شده، اپوکسی |
فهرست مواد درجه
| مواد اصلی | استانداردها | |||||||
| بازیگران | چوبی یا آهن آلات | |||||||
| ASTM | DIN (W-Nr.) | نه. | JIS | ASTM | DIN (W-Nr.) | نه. | JIS | |
| فولاد ضد زنگ مارتنستیک | ||||||||
| 13Cr-4Ni-0.8Mo | A743 CA6NM | 1.4313 | J91540 | SCS6 | A276 S41500 | 1.4313 | S41500 | -نه. |
| فولاد ضد زنگ استنیتیک | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(1) | ||||||||
| 18Cr-8Ni-LC(2) | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(1) | ||||||||
| 18Cr-9Ni-2Mo-LC(2) | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | J92710 | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3.5Mo | A351 CG8M | -نه. | J93000 | -نه. | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) | A351 CG3M | -نه. | J92999 | -نه. | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | -نه. | -نه. | -نه. | -نه. | -نه. | -نه. | -نه. | -نه. |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | -نه. |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) | A990 CN3MCu | -نه. | -نه. | -نه. | -نه. | -نه. | -نه. | |
| 25Cr-20N | A351 CK20 | -نه. | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | -نه. | B408 N08800 | 1.4876 | N08800 | NCF800 |
| فولاد ضد زنگ فوق آستنیتی | ||||||||
| 21Cr-24Ni-6.5Mo-N | A351 CN3MN | -نه. | -نه. | -نه. | B691 N08367 | -نه. | N08367 | SUS 836L |
| 25Cr-24Ni-6.5Mo-N | مدل A351 CN3MN | -نه. | -نه. | -نه. | -نه. | -نه. | -نه. | -نه. |
| 20Cr-18Ni-6.5Mo-N-Cu | A351 CK3MCuN | -نه. | J93254 | -نه. | A276 S31254 | -نه. | S31254 | -نه. |
| فولاد ضد زنگ دوگانه | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | -نه. | J92205 | -نه. | A276 UNS32205 | 1.4462 | S32205 | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | -نه. | J93370 | -نه. | A790 UNS31260 | -نه. | S31260 | -نه. |
| فولاد ضد زنگ فوق دوگانه | ||||||||
| 25Cr-7Ni-3Mo-N | -نه. | -نه. | -نه. | SCS10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | -نه. | -نه. | -نه. | مدل SCS10 | -نه. | -نه. | -نه. | -نه. |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | J93380 | -نه. | A479 S32750 | 1.446 | S32750 | -نه. |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | -نه. | J93404 | -نه. | A479 S32750 | 1.446 | S32750 | -نه. |
مواد درجه حرارت بالا CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2، F12C12WC9، F22C13، C5، F5، WC4، WC5، F2، WC6، F11C1.2، F12C12WC9، F22C13، C5، F5
مواد کم دمایی A352 LCB، LCC، LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
مواد آلیاژ: برنز، IN Conoy، DUPLEX SS، آلیاژ 20، Hastelloy C 276، Hastelloy B
آزمایش فشار فنی
| تست پوسته | 1.5x فشار کاری | ||||
| آزمایش مهر | 1.1x فشار کاری | ||||
| آزمایش هوا برای مهر | 0.6Mpa از طریق هوا | ||||
| اندازه شیر | حداقل مدت زمان آزمایش ( ثانیه) | ||||
| DN | NPS | صدف شب 编` |
صندلی عقب (برای شیرهای دارای صندلی عقب Fe_re) | دریچه های بازرسی قفل (API 594) | بسته شدن دریچه های دیگر |
| ≤50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 تا 150 | 2 1/2 تا 6 اینچ | 60 | 60 | 60 | 60 |
| 200 تا 300 | 8 تا 12 اینچ | 120 | 60 | 120 | 120 |
| ≥350 | ≥14" | 300 | 60 | 120 | 120 |
| a مدت زمان آزمایش مدت بازرسی پس از آماده سازی کامل شیر و فشار کامل است. | |||||
| حداکثر میزان نشت مجاز برای آزمایش بسته شدن | |||||||
| اندازه شیر | تمام دریچه های صندلی انعطاف پذیر | دریچه های فلزی بدون چک | دریچه های چک فلزی | ||||
| DN (ملی متر) |
NPS | آزمایش مایع (قطره/دقیقه) | گاز. آزمایش (بلبل ها/دقیقه) | آزمایش مایع (cc/min) | آزمایش گاز (m3/h) | آزمایش گاز (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | ۲۱/۲ | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a برای آزمایش مایع، 1 میلی لیتر معادل 16 قطره است. برای آزمایش مایع، 0 قطره به معنای هیچ نشت قابل مشاهده در حداقل مدت زمان آزمایش مشخص شده است. برای آزمایش گاز،0 حباب به معنی کمتر از 1 حباب در حداقل مدت زمان آزمایش مشخص شده است.. |
|||||||
صفحات کاتالوگ دریچه ها/لیست ابعاد
کاربرد:
دریچه یک محصول صنعتی قطعات جهانی است که به طور گسترده ای در بسیاری از صنایع مانند نفت، پتروشیمی، شیمیایی، فلزات سازی، برق، حفاظت از آب، ساخت و ساز شهری،ماشین آلات، زغال سنگ، مواد غذایی، آب دریا، نفت پالایشگاه، محیط زیست، انرژی
استاندارد مرجع:
API 600: دریچه های کربن و آلیاژ
API 603: دریچه های فولاد ضد زنگ
API 602/BS 5352: دریچه های جعل شده
API 6D: لوله های لوله کشی و لوله های لوله کشی
API 598 و BS EN 12266-1: آزمایش دریچه
ASME B1610: ابعاد رو به رو برای شیر
ASME B16.5 و ASME B16.47: اتصال های فلنج
ASME B1625: طراحی اتصالات جوش پشت
ASME B1634: درجه بندی فشار درجه بندی فشار و درجه بندی دمای توسط درجه مواد
ISO 7-1:1994، رشته های لوله ای که در آن ها جوانه های فشرده بر روی رشته ها ساخته می شوند قسمت 1: ابعاد، تحمل
و نامگذاری.
ISO 4200:1991، لوله های فولادی ساده ، جوش و بدون درز
ISO 5208:1993، دریچه های صنعتی آزمایش فشار دریچه ها
ISO 5209:1977، دریچه های صنعتی عمومی
ISO 5210:1991، دریچه های صنعتی ️ لوازم جانبی دریچه های چند دور
ISO 5752: ?? 1) ، دریچه های فلزی برای استفاده در سیستم های لوله های فلج شده
ISO 6708:1995اجزای لوله کشی تعریف و انتخاب DN (سطح اسمی)
ISO 7005-1:1992فلز فلز فلز فلز
ISO 7268:1983اجزای لوله ️ تعریف فشار اسمی
ASME B11:1989، رشته های پیچ یکپارچه اینچی (نخۀ UN و UNR)
ASME B15:1988 (R1994) ، نخ پیچ Acme.
ASME B18:1988 (R1994) ، استوب Acme پیچ نخ.
ASME B112:1987 (R1992) ، رشته پیچ ️ تداخل کلاس 5 ️ رشته مناسب.
ASME B120.1:1983 (R1992) ، نخ لوله، هدف کلی (اینچ)
ASME B165:1996لوله ها و لوازم لوله
ASME B1634:1996، دریچه ها ️ فرش دار، رشته دار و پایان جوش.
ASME B182.2:1987 (R1993) ، مغز مربع و هکس (سری اینچ)
ASTM A193:1996مشخصات برای فولاد آلیاژ و مواد بولت فولاد ضد زنگ برای خدمات دمای بالا.
ASTM A194:1996مشخصات مغز های فولاد کربن و فلز آلیاژ برای پیچ ها برای فشار بالا و دمای بالا
خدمات
ASTM A307:1994مشخصات برای بولت ها و میله های فولاد کربن، مقاومت کششی 60،000 psi.
MSS SP-55:1985 (R1990), استاندارد کیفیت برای فولاد ریخته شده, بررسی بصری سطح.
1) باید منتشر شود (بررسی استاندارد ISO 5752:1982)
