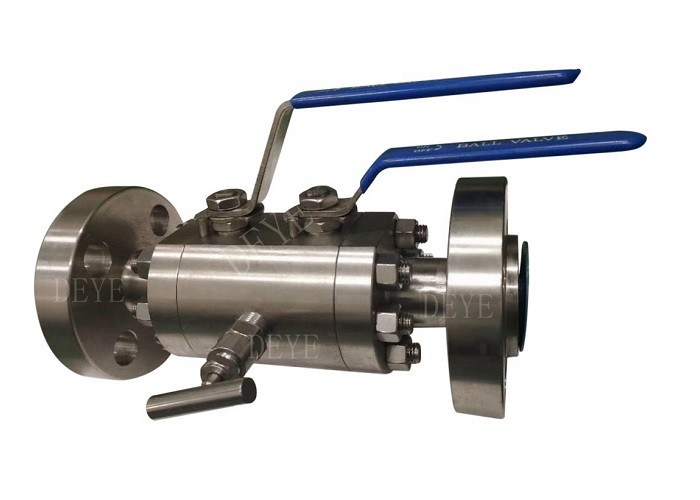

دریچه توپ DBB فولاد ضد زنگ با طراحی سفارشی BV-DBB-02F
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | DY-V-14 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD2-USD20000 each |
| جزئیات بسته بندی | جعبه کارتن + لایه های چوبی یا کارتن + پالت |
| زمان تحویل | 20 روز برای سفارش معمول، 7 روز برای اقلام انبار شده |
| شرایط پرداخت | T/T، L/C، D/P |
| قابلیت ارائه | 1000 عدد یک ماهه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| برجسته کردن | دریچه گلوله ای از فولاد ضد زنگ,دریچه ی گلوله ای ساخته شده dbb,والف های بلوکی دوگانه و گلوله های خونی,Forged dbb ball valve,Forged double block and bleed ball valve |
||
|---|---|---|---|
توضیحات محصول
دریچه توپدارای یک دیسک کروی برای باز کردن و بسته شدن جریان مایع هستند. آنها استاندارد صنعت برای کاربردهای بسته شدن لوله آهن هستند،از آنجا که طراحی آنها تضمین می کند مهر و موم بسیار محکم و بدون نشت حتی پس از سال های کار. دو نوع کلیدی از شیرهای توپ شناور و طرح های trunnion (دخول سمت یا بالا) هستند. بدن می تواند ریخته یا جعل شده و یکپارچه یا تقسیم شده باشد (در 2 یا 3 تکه). API 6D و ASME B16.34 مشخصات کلیدی هستند.
اطلاعات محصول / توضیحات محصول / اطلاعات اساسی / مشخصات
| استاندارد API VALVE |
API6D دریچه دروازه، دریچه پلگ و دریچه توپ API600 دریچه های فولادی برای صنایع نفت و گاز طبیعی API602 دریچه های فولادی جعل شده API603 دریچه فولاد ضد زنگ API609 دریچه پروانه API594 Wafer، Lug check valve (قفل بازکننده لوله) BS1868 دریچه باز کن BS1873/ / BS 5352 دریچه گلوب گداخته شده |
| انواع شیر | دریچه های پروانه، دریچه های توپ، دریچه های دروازه، دریچه های باز، دریچه های گلوب، دریچه های پلگ، سیلر |
| دریچه توپ با توپ شناور و توپ نصب شده بر روی تخت، بدن با 1pc. 2pcs. 3pcs نوع تقسیم | |
| اندازه | 1/2 "-48 DN15-DN1200" |
| پایان ارتباط | انتهای فلنج، RF، FF، RTJ، LM، BW، انتهای رشته دار NPT، BSPT، BSPP، انتهای جوش سوکت |
| محدوده فشار |
CL150LBS، 300LBS، 600LBS، 800LBS 900LBS، 1500LBS، 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| سطح | ترشح اسید، پولیش شده، گالوانیزه شده، رنگ آمیزی شده، اپوکسی |
فهرست مواد درجه
| محدوده تامین شیرهای توپ | |||||
| استاندارد | ANSI B16.34 / API600 / API6D / DIN EN | ||||
| ساخت و ساز | نوع ورودی جانبی، 2-PC، 3-PC بدنه، ورودی بالا نوع 1 PC بدنه | ||||
| نوع توپ | توپ شناور از اندازه 1/2 "تا 12"، توپ نصب شده Trunnion از 2"تا 48" | ||||
| ارتباط | فلنج های RF، RTJ، نوک های رشته دار NPT BSPT، نوک های سوکت، نوک های جوشیده شده | ||||
| فشار | 150LBS-1500LBS، 1000WOG، 2000WOG، 3000WOG | ||||
| آکواتورها | دستی با اهرم/ جعبه دنده؛ موتور الکتریکی، اکتور پنوماتیک | ||||
| مواد قطعات بر اساس برنامه های مختلف | |||||
| نه | نام بخش | فولاد کربن | فولاد ضد زنگ | اس اس دوپلکس | کربن S |
| 1 | بدن | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | کلاهک | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | توپ | A105+ENP//A182- F304 | A182- F316 | SAF2205/2507 | A182- F304 |
| 4 | ساقه | A276- 304 | A276 تا 316 | SAF2205/2507 | A276- 304 |
| 5 | صندلی | A105+ENP | A182- F316 | SAF2205/2507 | A350- LF2+ENP |
| 6 | ورودی صندلی | PTFE پر از شیشه | |||
| 7 | بهار صندلی | A313- 304 | انکونل X- 750 | انکونل X- 750 | A313- 304 |
| 8 | صندلی O-Ring | NPR | ویتون | PTFE | ویتون |
| 9 | ساقه O- حلقه | NBR 2) | ويتون 2) | PTFE | ويتون 2) |
| 10 | گاسکت هوبنت | گرافیت+304 | گرافیت+316 | PTFE+2205 | گرافیت+304 |
| 11 | هابوت O-Ring | NBR | ویتون | PTFE | ویتون |
| 12 | بهار ضد ایستاتیک | A313- 304 | A313- 316 | SAF2205/2507 | A313- 304 |
| 13 | پوشش پایین | A216- WCB | A182- F316 | SAF2205/2507 | A182- F304 |
| 14 | کلاهک | A193- B7 | A193- B8 | A193- B8 | A320- L7 |
| 15 | بادام جوانه ای | A194-2H | A194-8 | A194-8 | A194- 4 |
| 16 | ترنیون | A276- 304 | A276 تا 316 | A276 تا 316 | A276- 304 |
| 17 | محموله ی Trunnion | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | فلنج غده | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | بلوت غده | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | صفحه توقف | فولاد کربن+Zn | فولاد کربن+Zn | فولاد کربن | |
| 21 | دستگير | فولاد کربن | |||
مواد درجه حرارت بالا CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2، F12C12WC9، F22C13، C5، F5، WC4، WC5، F2، WC6، F11C1.2، F12C12WC9، F22C13، C5، F5
مواد کم دمایی A352 LCB، LCC، LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
مواد آلیاژ: برنز، IN Conoy، DUPLEX SS، آلیاژ 20، Hastelloy C 276، Hastelloy B
آزمایش فشار فنی
| تست پوسته | 1.5x فشار کاری | ||||
| آزمایش مهر | 1.1x فشار کاری | ||||
| آزمایش هوا برای مهر | 0.6Mpa از طریق هوا | ||||
| اندازه شیر | حداقل مدت زمان آزمایش ( ثانیه) | ||||
| DN | NPS | صدف شب 编` |
صندلی عقب (برای شیرهای دارای صندلی عقب Fe_re) | دریچه های بازرسی قفل (API 594) | بسته شدن دریچه های دیگر |
| ≤50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 تا 150 | 2 1/2 تا 6 اینچ | 60 | 60 | 60 | 60 |
| 200 تا 300 | 8 تا 12 اینچ | 120 | 60 | 120 | 120 |
| ≥350 | ≥14" | 300 | 60 | 120 | 120 |
| a مدت زمان آزمایش مدت بازرسی پس از آماده سازی کامل شیر و فشار کامل است. | |||||
| حداکثر میزان نشت مجاز برای آزمایش بسته شدن | |||||||
| اندازه شیر | تمام دریچه های صندلی انعطاف پذیر | دریچه های فلزی بدون چک | دریچه های چک فلزی | ||||
| DN (ملی متر) |
NPS | آزمایش مایع (قطره/دقیقه) | گاز. آزمایش (بلبل ها/دقیقه) | آزمایش مایع (cc/min) | آزمایش گاز (m3/h) | آزمایش گاز (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | ۲۱/۲ | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a برای آزمایش مایع، 1 میلی لیتر معادل 16 قطره است. برای آزمایش مایع، 0 قطره به معنای هیچ نشت قابل مشاهده در حداقل مدت زمان آزمایش مشخص شده است. برای آزمایش گاز،0 حباب به معنی کمتر از 1 حباب در حداقل مدت زمان آزمایش مشخص شده است.. |
|||||||
صفحات کاتالوگ شیرهای توپ/لیست ابعاد
کاربرد:
دریچه یک محصول صنعتی قطعات جهانی است که به طور گسترده ای در بسیاری از صنایع مانند نفت، پتروشیمی، شیمیایی، فلزات سازی، برق، حفاظت از آب، ساخت و ساز شهری،ماشین آلات، زغال سنگ، مواد غذایی، آب دریا، نفت پالایشگاه، محیط زیست، انرژی
بخار، LPG.
استاندارد مرجع:
API 600: دریچه های کربن و آلیاژ
API 603: دریچه های فولاد ضد زنگ
API 602/BS 5352: دریچه های جعل شده
API 6D: لوله های لوله کشی و لوله های لوله کشی
API 598 و BS EN 12266-1: آزمایش دریچه
ASME B1610: ابعاد رو به رو برای شیر
ASME B16.5 و ASME B16.47: اتصال های فلنج
ASME B1625: طراحی اتصالات جوش پشت
ASME B1634: درجه بندی فشار درجه بندی فشار و درجه بندی دمای توسط درجه مواد
ISO 7-1:1994، رشته های لوله ای که در آن ها جوانه های فشرده بر روی رشته ها ساخته می شوند قسمت 1: ابعاد، تحمل
و نامگذاری.
ISO 4200:1991، لوله های فولادی ساده ، جوش و بدون درز
ISO 5208:1993، دریچه های صنعتی آزمایش فشار دریچه ها
ISO 5209:1977، دریچه های صنعتی عمومی
ISO 5210:1991، دریچه های صنعتی ️ لوازم جانبی دریچه های چند دور
ISO 5752: ?? 1) ، دریچه های فلزی برای استفاده در سیستم های لوله های فلج شده
ISO 6708:1995اجزای لوله کشی تعریف و انتخاب DN (سطح اسمی)
ISO 7005-1:1992فلز فلز فلز فلز
ISO 7268:1983اجزای لوله ️ تعریف فشار اسمی
ASME B11:1989، رشته های پیچ یکپارچه اینچی (نخۀ UN و UNR)
ASME B15:1988 (R1994) ، نخ پیچ Acme.
ASME B18:1988 (R1994) ، استوب Acme پیچ نخ.
ASME B112:1987 (R1992) ، رشته پیچ ️ تداخل کلاس 5 ️ رشته مناسب.
ASME B120.1:1983 (R1992) ، نخ لوله، هدف کلی (اینچ)
ASME B165:1996لوله ها و لوازم لوله
ASME B1634:1996، دریچه ها ️ فرش دار، رشته دار و پایان جوش.
ASME B182.2:1987 (R1993) ، مغز مربع و هکس (سری اینچ)
ASTM A193:1996مشخصات برای فولاد آلیاژ و مواد بولت فولاد ضد زنگ برای خدمات دمای بالا.
ASTM A194:1996مشخصات مغز های فولاد کربن و فلز آلیاژ برای پیچ ها برای فشار بالا و دمای بالا
خدمات
ASTM A307:1994مشخصات برای بولت ها و میله های فولاد کربن، مقاومت کششی 60،000 psi.
MSS SP-55:1985 (R1990), استاندارد کیفیت برای فولاد ریخته شده, بررسی بصری سطح.
1) باید منتشر شود (بررسی استاندارد ISO 5752:1982)
