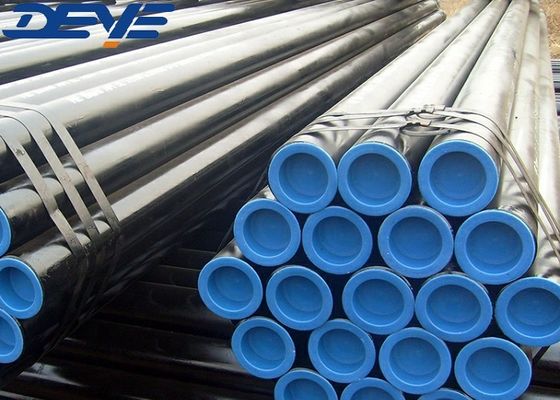

ANSI B36.10 لوله های بدون درز و جوش فولاد کربن با Sch40 Sch80
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 CE |
| شماره مدل | DY-SP-C08 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 5 تن |
| قیمت | USD600/ each ton |
| جزئیات بسته بندی | مورد چوبی، پالت، بسته نرم افزاری یا به عنوان نیاز مشتری |
| زمان تحویل | 30 روز برای سفارش معمول، 7 روز برای اندازه های موجودی |
| شرایط پرداخت | T/T، D/P، L/C |
| قابلیت ارائه | 1000 تن برای هر ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| استاندارد | API | مواد | SS316/SS316L، SS304/304L، SAF2507, SAF2205, UNS31803, UNS32750, 904L، INCONEL625 |
|---|---|---|---|
| اندازه | 1/2" ((DN15)-24" ((DN600)) برای SMLS 12" ((DN200) -88" ((DN2200) برای جوش | انواع | لوله بدون درز، لوله جوش، لوله ERW، لوله SAW، لوله FAW |
| برجسته کردن | PLS2 لوله های بدون درز,PLS1 لوله های بدون درز,SS316L لوله ی بدون درز,PLS1 Seamless Welded Pipes,SS316L seamless erw pipe |
||
توضیحات محصول
ANSI B36.10 لوله های بدون درز از فولاد کربن با Sch40، Sch80
لوله های بدون درز از بیلت های فولادی تولید می شوند که گرم می شوند و به
کلمه "بدون دنده" به معنای عدم جوش دنده است.
طراحی لوله های بی درهم با استاندارد ASME B36.10 و مشخصات B36.19 مطابقت دارد
مشخصات ASME B36.10 شامل اندازه لوله های بدون درز کربن و آلیاژ کم است.
(بعد و وزن) بین 1/8 تا 24 اینچ
در عوض، مشخصات ASME B36.19 ابعاد و وزن فولاد ضد زنگ را پوشش می دهد.
لوله های دوگانه، بدون درز و جوش شده از آلیاژ نیکل
لوله های بدون درز تجاری با اندازه لوله نامی (نمایانگر اندازه لوله) مشخص می شوند.
ظرفیت حمل مایع تقریبی لوله) و با یک "جدول" که به
ضخامت لوله (معمولاً جدول ۴۰، STD، XS، XXS برای کربن/آلیاژ)
لوله ها و لوله های 10S، 40S و 80S برای لوله های ضد زنگ و آلیاژ نیکل)
اطلاعات محصول/ توضیحات محصول/ اطلاعات اساسی/ مشخصات
| نام | ANSI B36.10 لوله های بدون درز از فولاد کربن با Sch40، Sch80 |
| انواع | لوله های بی سیم فولاد کربن، لوله های بی سیم صنعت، لوله های فولاد ضد زنگ، لوله های فولاد ضد زنگ |
| اندازه | DN: بدون درز:10-914mm 3/8 "-36" |
| ضخامت |
ضخامت دیوار: SCH5S، SCH10S SCH10 SCH20 SCH30 STD SCH40S ، SCH40 ، SCH80S ، SCH80 ، SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 2mm-120mm سفارشی سازی را بپذیرید |
| طول |
طول تصادفی واحد/طول تصادفی دوگانه/طول ثابت 5 متر تا 14 متر5.8م، 6م، 10م، 12م، 12م سفارشی سازی را بپذیرید |
| درمان سطح |
فولاد کربنی با سطح سیاه رنگ، لاک شده، گالوانیزه شده، ضد خوردگی 3PE PP/EP/FBE فولاد ضد زنگ با سطح ترشح اسید یا پولیش |
| مواد |
فولاد کربن: 10#، 20#، 45#، ASTM A105 و غیره * ASTM A53، A106، A210، A252، A333 و غیره * API5L X42، API5L X46، API5L X52، API5L X60، API5L X65، API5L X70 و غیره * JIS STPG42، G3454، G3456 و غیره؛ * آلمان St37, St42, St45, St52, DIN1626, DIN17175 * چینی 20#، Q345, 16Mn و غیره P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR1، جی آر3، جی آر6، جی آر7، و غیره |
| استاندارد |
AASME، ASTM، MSS، JIS، DIN، EN * ASME آمریکایی B36.10M، ASTM، API 5L، API 5CT * JIS ژاپنی * DIN آلمان * چینی GB * استاندارد BS |
| پایان ارتباط | پایان صاف/بویلی، محافظت شده توسط کاپ پلاستیکی در هر دو سر، برش مربع، شکاف، رشته و اتصال. |
| درخواست ها | نفت، مواد شیمیایی، برق، گاز، فلزات سازی، کشتی سازی، ساخت و ساز و غیره |
| حمل | توسط کانتینرهای 20GP/40GP، توسط کانتینرهای گسسته LCL؛ کشتی های بزرگ، کانتینرهای باز |
تکنولوژی/ ورق های اطلاعات فنی
لیست ضخامت لوله های بدون درز بر اساس ANSI B3610
واحد: MM
| NPS | دیمتر بیرونی | ضخامت های مختلف با تحمل +12.5% | |||||||
| بیماری های جنسی | Sch40 | Sch60 | XS | Sch80 | شل20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | ️ | 2. 41 | 2. 41 | ️ | ️ | ️ |
| 1/4 | 13. 7 | 2. 24 | 2. 24 | ️ | 3.02 | 3.02 | ️ | ️ | ️ |
| 3/8 | 17. 1 | 2.31 | 2.31 | ️ | 3. 20 | 3. 20 | ️ | ️ | ️ |
| 1/2 | 21. 3 | 2. 77 | 2. 77 | ️ | 3. 73 | 3. 73 | ️ | 4. 78 | 7. 47 |
| سه چهارم | 26. 7 | 2. 87 | 2. 87 | ️ | 3. 91 | 3. 91 | ️ | 5. 56 | 7. 82 |
| 1 | 33.4 | 3.38 | 3.38 | ️ | 4. 55 | 4. 55 | ️ | 6.35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | ️ | 4. 85 | 4. 85 | ️ | 6.35 | 9. 70 |
| 1 1/2 | 48. 3 | 3. 68 | 3. 68 | ️ | 5.08 | 5.08 | ️ | 7. 14 | 10. 15 |
| 2 | 60. 3 | 3. 91 | 3. 91 | ️ | 5. 54 | 5. 54 | ️ | 8. 74 | 11. 07 |
| 2 1/2 | 73. | 5. 16 | 5. 16 | ️ | 7. 01 | 7.01 | ️ | 9. 53 | 14.02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | ️ | 7. 62 | 7. 62 | ️ | 11. 13 | 15. 24 |
| سه و نیم | 101. 6 | 5. 74 | 5. 74 | ️ | 8.08 | 8.08 | ️ | ️ | ️ |
| 4 | 114. 3 | 6.02 | 6.02 | ️ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | ️ | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 7. 11 | 7. 11 | ️ | 10. 97 | 10. 97 | 14.27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 8. 18 | 8. 18 | 10.31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9.27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10.31 | 14.27 | 12. 70 | 17. 48 | 25. 40 | 33.32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ️ |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ️ |
| 18 | 457. 2 | 9. 53 | 14.27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ️ |
| 20 | 508. | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | ️ |
| 22 | 558. 8 | 9. 53 | ️ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53.98 | ️ |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46.02 | 59. 54 | ️ |
| 26 | 660.4 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 28 | 711.2 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 30 | 762. | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 32 | 812. 8 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 34 | 863. 6 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 36 | 914. 4 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 38 | 965.2 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 40 | 1016. | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 42 | 1066. 8 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 44 | 1117. 6 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 46 | 1168.4 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 48 | 1219. 2 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
طراحی ابعاد
ديامتر بيرون
شناسه... قطر داخل
ضخامت دیوار
L... طول
اگر حداقل ضخامت دیوار مورد نیاز است تغییرات مجاز است فقط در سمت مثبت
پایان های جوشکاری پشت
ANSI / ASME B16.25-2007
شکل 4 جزئیات بیول جوش برای عبور ریشه GTAW [WT > 3mm (0,12 in.) تا 10mm (0,38 in.), شامل]
توجهات عمومی:
الف) این جزئیات برای جوش قوس گاز ولتفستم (GTAW) از عبور ریشه که در آن ضخامت اسمی بیش از 3mm است اعمال می شود
ب) ابعاد خطی در میلی متر با ارزش های اینچ در میان دایره بند است.
نیاز به راست بودن
لوله و لوله های تاندارد به صورت مستقیم به چشم عرضه می شوند: برای کاربردهای خاص
انحراف مجاز از خط مستقیم ممکن است بین خریدار و لوله توافق شود
تولید کننده: حداکثر انحراف مجاز از خط مستقیم مربوط به
به طول اندازه گیری L باید اشاره شود، به عنوان مثال 1mm/1000mm.
عجیب بودن
E نصف تفاوت بزرگتر و کوچکتر است
مقادیر ضخامت دیواره (WT) در یک بخش متقابل.
از نظر میلی متر:
با این حال، excentricity به عنوان درصد از میانگین ضخامت دیوار این بخش متقابل بیان می شود
متوسط قطر داخل و خارج
D0 میانگین ریاضی بین کوچکترین و بزرگترین قطر لوله در هر لوله یا لوله است
اگر حداقل ضخامت دیوار مورد نیاز است، تغییرات تنها در سمت مثبت مجاز است.
تخمک گذاری
O تفاوت میان بزرگ ترین و کوچک ترین قطر در هر دور لوله ای است
به عنوان درصد از متوسط قطر این است:
تخمداني را نبايد با غريزي اشتباه گرفت.
فرآیند تولید لوله بدون درز
لوله های بدون درز از فولاد خفیف از 1/8 تا 24 اینچ.
به اصطلاح "پروسيس فلج ميل" یا "پروسيس اكستروژن" (برای قطرات كوچك تر استفاده می شود)
در حالی که فرآیند "پنجره میندرل" برای قطرات بزرگتر استفاده می شود.
کاربرد/استفاده
لوله های فولادی بدون درهم برای کاربردهای مختلف در صنعت نفت و گاز استفاده می شوند:
•عملیات قبل از تولید (پایپ های OCTG)
• جریان میانی (انتقال و توزیع مایعات، به عنوان نفت، گاز، بخار، اسید ها، خمیر)
•در جریان پایین (پایپینگ فرآیند برای تصفیه نفت و گاز به محصولات مشتق شده)
• کاربردهای عمومی لوله کشی برای خدمات عمومی
سوالات متداول: پرسش و پاسخ
س: تفاوت بین لوله های بدون درز و لوله های بدون درز چیست؟
الف:لوله های فولادی بدون درز نباید با لوله های بدون درز اشتباه گرفته شود. در واقع، تفاوت های مهمی بین لوله ها و لوله ها وجود دارد که نه تنها معنایی است.کلمه pipe به هر نوع لوله ای که برای انتقال مایعات استفاده می شود، اطلاق می شود.با توجه به این که کلمه "لوله" به قطعات لوله ای (به شکل های مختلف، گرد، بیضی، مربع) که برای کاربردهای ساختاری/مکانیکی، سیستم های ابزار استفاده می شود، اطلاق می شود.و ساخت تجهیزات تحت فشار مانند دیگ، مبادله گرما و سوپر هیتر
سوال: تحمل لوله های بدون درز چیست؟
الف:میزان تحمل برای لوله بدون درز API 5L /A106GR.B
1برای قطر بیرونی کمتر از 2 3/8 اینچ (60.3 میلی متر) ، قطر طول لوله +/- 0.5 میلی متر است.024 میلی متر).
2برای OD برابر با یا بالاتر از 2 3/8 in (60.3) تا 24 in (610 mm) ، (تسامح قطر) برای بدن لوله +/- 0.0075D است، پایان لوله +/- 0.005D اما حداکثر به +/-1.6 mm (0.063mm) ؛
تحمل گردی برای بدن لوله ≤0.015D، پای لوله ≤0.01D.
(در صورت توافق با سازنده و مشتری، ممکن است تحملات سختگیرانه تری اعمال شود)
3براي ضخامت ديوار
کمتر از 4 mm (0 0157 in) ، تحمل +0.6 (0.024 mm) ، -0.5 mm (0.020 in) ؛
برای ضخامت لوله فولادی بدون درهم API 5L در 4 mm تا 10 mm (0,394 in) ، +0. 150t، -0.125t؛
برای ضخامت لوله بدون درز API 10mm تا 25mm (0,984 in) ، +/-0,125t؛
ضخامت دیوار ≥25 mm، +3.7 mm یا +0.1t (اگر بزرگتر باشد) و -3.0 mm (0.120 in) یا -0.1t (اگر بزرگتر باشد).
t برای ضخامت
4برای راست بودن، حداکثر برای طول کامل، تحمل حداکثر 0.15٪ از طول.
5راست بودن، حداکثر انحراف برای انتهای لوله، باید ≤0.3 mm / m باشد.
6طول +/- 200 میلی متر برای عمومی، +/- 25.4 میلی متر برای ویژه.
