HDG لوله های بدون درز جوش شده گرم غوطه ور شده گالوانیزه با PE BE BSPT NPT
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 CE |
| شماره مدل | DY-SP-C07 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 5 تن |
| قیمت | USD600/ each ton |
| جزئیات بسته بندی | مورد چوبی، پالت، بسته نرم افزاری یا به عنوان نیاز مشتری |
| زمان تحویل | 30 روز برای سفارش معمول، 7 روز برای اندازه های موجودی |
| شرایط پرداخت | T/T، D/P، L/C |
| قابلیت ارائه | 1000 تن برای هر ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| استاندارد | ASME B36.19M، DIN، GOST | مواد | SS316/SS316L، SS304/304L، SAF2507, SAF2205, UNS31803, UNS32750, 904L، INCONEL625 |
|---|---|---|---|
| اندازه | 1/2" ((DN15)-24" ((DN600)) برای SMLS 12" ((DN200) -88" ((DN2200) برای جوش | انواع | لوله بدون درز، لوله جوش، لوله ERW، لوله SAW، لوله FAW |
| برجسته کردن | لوله های بدون درز زینک سرد,لوله های بدون درز ASME B36.19M,لوله های فولادی گالوانیزه,Seamless Welded Pipes ASME B36.19M,GOST Galvanized Steel Pipes |
||
توضیحات محصول

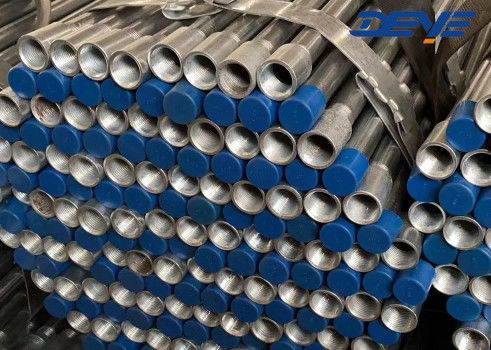

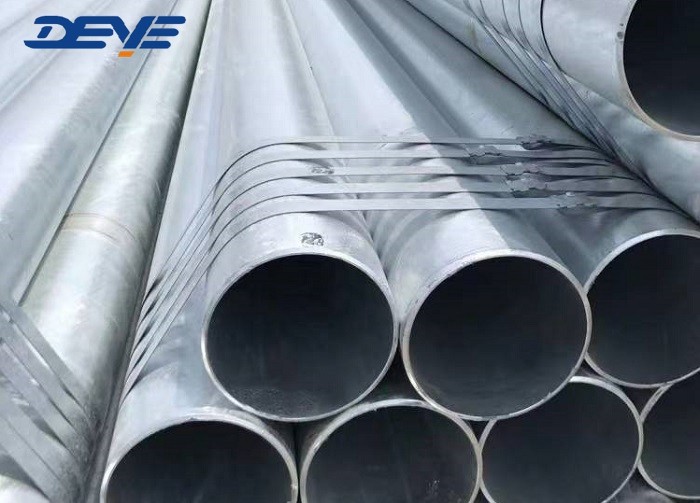

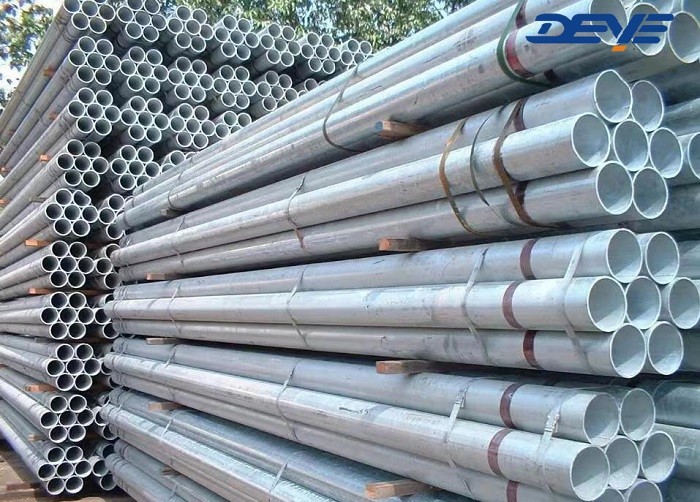

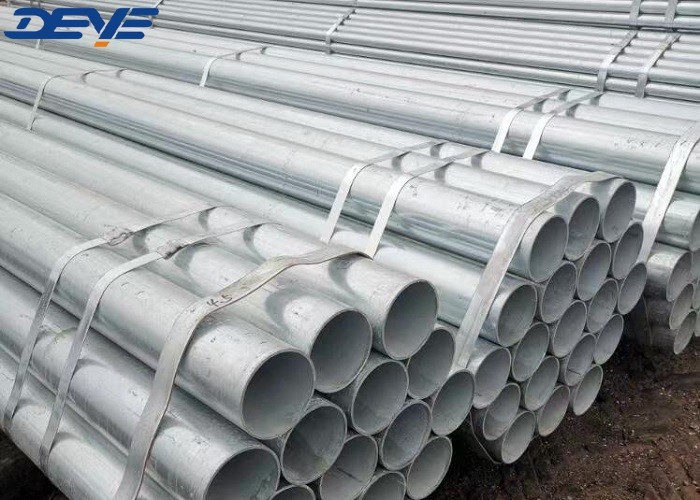

لوله های گالوانیزه شده HDG بدون درز یا جوش با PE BE BSPT NPT
لوله های گالوانیزه گرما (HDG) ، همانطور که اشاره شده است، فرآیند غوطه ور کردن فولاد ساخته شده در یک کتری یا مخزن از روی ذوب شده است.
گالوانیزاسیون گرم (HDG) فرآیند پوشش مواد فولادی با یک لایه روی است.
پوشش های گالوانیزه ی معمولی از ۳ تا ۸ میلی متر (۷۵ تا ۲۰۰ میکرون) ضخامت دارند.
ضخامت افزایش یافته مهم است. بهترین شیوه نشان می دهد که سوراخ پس از گالوانیزه شدن، پاک کردن پوشش روی سطح جفت گیری داخلی است.
مزاياي گالوانسي گرم
1. هزینه اولیه پایین تر. گالوانیزه کردن گرم به طور کلی کمترین هزینه اولیه را در مقایسه با سایر محافظ های قابل مقایسه به طور معمول مشخص می کند.
پوشش های فولادی. هزینه های استفاده از پوشش های کارگری مانند رنگ آمیزی بسیار بیشتر از هزینه های کارخانه استفاده شده از گالوانیزاسیون گرم افزایش یافته است.
2. هزینه نگهداری پایین تر / هزینه طولانی مدت پایین تر. حتی در مواردی که هزینه اولیه گالوانیزاسیون گرم بیشتر از پوشش های جایگزین است، گالوانیزاسیون
همیشه مقرون به صرفه تر است، به دلیل هزینه های نگهداری پایین تر در طول یک عمر طولانی تر.
برنامه های نگهداری نیز همیشه تاثیر منفی بر بهره وری دارند.
3عمر طولانی مدت پوشش های گالوانیزه شده گرم بر روی اجزای ساختاری بیش از 50 سال در اکثر محیط های روستایی و بین
10 تا 30 سال در اکثر محیط های شهرستانی و ساحلی خوردنی.
4- آماده سازی سطح: غوطه ور شدن در اسید، تمیز کردن یکنواخت سطوح فولادی را تضمین می کند، در مقابل، پوشش های ارگانیک باید بر روی جاروبرقی پاک شده استفاده شود.
علاوه بر این، استفاده از پوشش های ارگانیک از نظر شایعیت محدود است.
درجه حرارت محیط و رطوبت نسبی. این به هزینه استفاده از یک سیستم رنگ سنگین اضافه می شود.
5چسبندگی پوشش گالوانیزه گرم به صورت متالورژیک به سطح فولاد متصل می شود.
6محیط زیست دوستانه. پوشش سمی نیست، و حاوی مواد فرار نیست.
7سرعت استفاده از پوشش: یک پوشش محافظ کامل می تواند در عرض چند دقیقه اعمال شود، یک سیستم رنگ چند لایه قابل مقایسه، ممکن است تا یک هفته طول بکشد.
استفاده موثر از پوشش گالوانیزه گرم تحت تأثیر شرایط آب و هوایی نیست.
اطلاعات محصول/ اطلاعات اساسی/ مشخصات
| نام | لوله های گالوانیزه شده HDG بدون درز یا جوش با PE BE BSPT NPT |
| انواع | HDG smls لوله های لوله های لوله های لوله های صنعتی لوله های جوشیده صنعت لوله های فولادی |
| اندازه | DN: بدون بخیه / جوش :10-914mm 3/8 "-36" |
| ضخامت |
ضخامت دیوار: SCH5S، SCH10S SCH10 SCH20 SCH30 STD SCH40S ، SCH40 ، SCH80S ، SCH80 ، SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 2mm-120mm سفارشی سازی را بپذیرید |
| طول |
طول تصادفی واحد/طول تصادفی دوگانه/طول ثابت 5 متر تا 14 متر5.8م، 6م، 10م، 12م، 12م سفارشی سازی را بپذیرید |
| درمان سطح |
فولاد کربنی با سطح سیاه رنگ، لاک شده، گالوانیزه شده، ضد خوردگی 3PE PP/EP/FBE فولاد ضد زنگ با سطح ترشح اسید یا پولیش |
| مواد |
فولاد کربن: 10#، 20#، 45#، ASTM A105 و غیره * ASTM A53، A106، A210، A252، A333 و غیره * API5L X42، API5L X46، API5L X52، API5L X60، API5L X65، API5L X70 و غیره * JIS STPG42، G3454، G3456 و غیره؛ * آلمان St37, St42, St45, St52, DIN1626, DIN17175 * چینی 20#، Q345, 16Mn و غیره P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR1، جی آر3، جی آر6، جی آر7، و غیره |
| استاندارد |
AASME، ASTM، MSS، JIS، DIN، EN * ASME آمریکایی B36.10M، ASTM، API 5L، API 5CT * JIS ژاپنی * DIN آلمان * چینی GB * استاندارد BS |
| پایان ارتباط | پایان ساده/بویلی، محافظت شده توسط کاپ پلاستیکی در هر دو سر، برش مربع، شکاف، BSPT NPT و اتصال رشته ای. |
| درخواست ها | نفت، مواد شیمیایی، برق، گاز، فلزات سازی، کشتی سازی، ساخت و ساز و غیره |
| حمل | توسط کانتینرهای 20GP/40GP، توسط کانتینرهای گسسته LCL؛ کشتی های بزرگ، کانتینرهای باز |
تکنولوژی/ ورق های اطلاعات فنی
| اندازه های منظم لوله فولادی گالوانیزه | |||||
| DN | توجه: | OD (ملی متر) | WT (ملی متر) | پی سی/ بسته | طول منظم: 5.7 متر، 5.8 متر، 6.0 متر، 6.4بعلاوه، ما مي تونيم به اندازه طولي که خواستيد براي شما سفارش بديم |
| 15 | نصف اینچ | 19mm-21.3mm | 1.5mm-3.0mm | 217 | |
| 20 | 3/4" | 25mm-26.9mm | 1.5mm-3.0mm | 169 | |
| 25 | 1" | 32mm-33.7mm | 1.5mm-3.0mm | 127 | |
| 32 | 1.1/4" | 40mm-42.4mm | 1.5mm-4.0mm | 91 | |
| 40 | 1.1/2" | 47mm-48.3mm | 1.5mm-4.0mm | 91 | |
| 50 | 2 " | 58mm-60.3mm | 1.5mm-4.0mm | 61 | |
| 65 | 2.1/2" | 73mm-76.1mm | 1.5mm-4.0mm | 37 | |
| 80 | 3 سانتی متر | 87mm-88.9mm | 1.5mm-9.5mm | 37 | |
| 100 | 4" | 113mm-114.3mm | 2.0mm-9.5mm | 19 | |
| 125 | 5" | 140mm-141.3mm | 3.0mm-9.5mm | 19 | |
| 150 | 6" | 165mm-168.3mm | 3.0mm-12.0mm | 19 | |
| 200 | 8" | 219.1 | 3.2mm-12.0mm | 7 | |
| 250 | 10" | 273 | 3.2mm-12.0mm | 5 یا 1 | |
| 300 | 12" | 323.9mm-325mm | 6.0mm-15mm | 3 یا 1 | |
| 350 | 14" | 355mm-355.6mm | 8.0mm-15mm | 1 | |
| 400 | 16 اینچ | 406.4 میلی متر | 8.0mm-20mm | 1 | |
| 450 | 18" | 457 میلی متر | 9.0mm-23mm | 1 | |
| 500 | 20" | 508 میلی متر | 9.0mm-23mm | 1 | |
| 550 | 22" | 558.8 میلی متر | 9.0mm-23mm | 1 | |
| 600 | 24" | 609.6 میلی متر | 9.0mm-23mm | 1 | |
لیست ضخامت لوله های بدون درز بر اساس ANSI B3610
واحد: MM
| NPS | دیمتر بیرونی | ضخامت های مختلف با تحمل +12.5% | |||||||
| بیماری های جنسی | Sch40 | Sch60 | XS | Sch80 | شل20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | ️ | 2. 41 | 2. 41 | ️ | ️ | ️ |
| 1/4 | 13. 7 | 2. 24 | 2. 24 | ️ | 3.02 | 3.02 | ️ | ️ | ️ |
| 3/8 | 17. 1 | 2.31 | 2.31 | ️ | 3. 20 | 3. 20 | ️ | ️ | ️ |
| 1/2 | 21. 3 | 2. 77 | 2. 77 | ️ | 3. 73 | 3. 73 | ️ | 4. 78 | 7. 47 |
| سه چهارم | 26. 7 | 2. 87 | 2. 87 | ️ | 3. 91 | 3. 91 | ️ | 5. 56 | 7. 82 |
| 1 | 33.4 | 3.38 | 3.38 | ️ | 4. 55 | 4. 55 | ️ | 6.35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | ️ | 4. 85 | 4. 85 | ️ | 6.35 | 9. 70 |
| 1 1/2 | 48. 3 | 3. 68 | 3. 68 | ️ | 5.08 | 5.08 | ️ | 7. 14 | 10. 15 |
| 2 | 60. 3 | 3. 91 | 3. 91 | ️ | 5. 54 | 5. 54 | ️ | 8. 74 | 11. 07 |
| 2 1/2 | 73. | 5. 16 | 5. 16 | ️ | 7. 01 | 7.01 | ️ | 9. 53 | 14.02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | ️ | 7. 62 | 7. 62 | ️ | 11. 13 | 15. 24 |
| سه و نیم | 101. 6 | 5. 74 | 5. 74 | ️ | 8.08 | 8.08 | ️ | ️ | ️ |
| 4 | 114. 3 | 6.02 | 6.02 | ️ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | ️ | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 7. 11 | 7. 11 | ️ | 10. 97 | 10. 97 | 14.27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 8. 18 | 8. 18 | 10.31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9.27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10.31 | 14.27 | 12. 70 | 17. 48 | 25. 40 | 33.32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ️ |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ️ |
| 18 | 457. 2 | 9. 53 | 14.27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ️ |
| 20 | 508. | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | ️ |
| 22 | 558. 8 | 9. 53 | ️ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53.98 | ️ |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46.02 | 59. 54 | ️ |
| 26 | 660.4 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 28 | 711.2 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 30 | 762. | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 32 | 812. 8 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 34 | 863. 6 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 36 | 914. 4 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 38 | 965.2 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 40 | 1016. | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 42 | 1066. 8 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 44 | 1117. 6 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 46 | 1168.4 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 48 | 1219. 2 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
طراحی ابعاد
ديامتر بيرون
شناسه... قطر داخل
ضخامت دیوار
L... طول
اگر حداقل ضخامت دیوار مورد نیاز است تغییرات مجاز است فقط در سمت مثبت
پایان های جوشکاری پشت
ANSI / ASME B16.25-2007
شکل 4 جزئیات بیول جوش برای عبور ریشه GTAW [WT > 3mm (0,12 in.) تا 10mm (0,38 in.), شامل]
توجهات عمومی:
الف) این جزئیات برای جوش قوس گاز ولتفستم (GTAW) از عبور ریشه که در آن ضخامت اسمی بیش از 3mm است اعمال می شود
ب) ابعاد خطی در میلی متر با ارزش های اینچ در میان دایره بند است.
نیاز به راست بودن
لوله و لوله های تاندارد به صورت مستقیم به چشم عرضه می شوند: برای کاربردهای خاص
انحراف مجاز از خط مستقیم ممکن است بین خریدار و لوله توافق شود
تولید کننده: حداکثر انحراف مجاز از خط مستقیم مربوط به
به طول اندازه گیری L باید اشاره شود، به عنوان مثال 1mm/1000mm.
عجیب بودن
E نصف تفاوت بزرگتر و کوچکتر است
مقادیر ضخامت دیواره (WT) در یک بخش متقابل.
از نظر میلی متر:
با این حال، excentricity به عنوان درصد از میانگین ضخامت دیوار این بخش متقابل بیان می شود
متوسط قطر داخل و خارج
D0 میانگین ریاضی بین کوچکترین و بزرگترین قطر لوله در هر لوله یا لوله است
اگر حداقل ضخامت دیوار مورد نیاز است، تغییرات تنها در سمت مثبت مجاز است.
تخمک گذاری
O تفاوت میان بزرگ ترین و کوچک ترین قطر در هر دور لوله ای است
به عنوان درصد از متوسط قطر این است:
تخمداني را نبايد با غريزي اشتباه گرفت.
فرآیند گالوانسی
سوالات متداول: پرسش و پاسخ
س: تفاوت بین لوله های بدون درز و لوله های بدون درز چیست؟
الف:لوله های فولادی بدون درز نباید با لوله های بدون درز اشتباه گرفته شود. در واقع، تفاوت های مهمی بین لوله ها و لوله ها وجود دارد که نه تنها معنایی است.کلمه pipe به هر نوع لوله ای که برای انتقال مایعات استفاده می شود، اطلاق می شود.با توجه به این که کلمه "لوله" به قطعات لوله ای (به شکل های مختلف، گرد، بیضی، مربع) که برای کاربردهای ساختاری/مکانیکی، سیستم های ابزار استفاده می شود، اطلاق می شود.و ساخت تجهیزات تحت فشار مانند دیگ، مبادله گرما و سوپر هیتر
سوال: تحمل لوله های بدون درز چیست؟
الف:میزان تحمل برای لوله بدون درز API 5L /A106GR.B
1برای قطر بیرونی کمتر از 2 3/8 اینچ (60.3 میلی متر) ، قطر طول لوله +/- 0.5 میلی متر است.024 میلی متر).
2برای OD برابر با یا بالاتر از 2 3/8 in (60.3) تا 24 in (610 mm) ، (تسامح قطر) برای بدن لوله +/- 0.0075D است، پایان لوله +/- 0.005D اما حداکثر به +/-1.6 mm (0.063mm) ؛
تحمل گردی برای بدن لوله ≤0.015D، پای لوله ≤0.01D.
(در صورت توافق با سازنده و مشتری، ممکن است تحملات سختگیرانه تری اعمال شود)
3براي ضخامت ديوار
کمتر از 4 mm (0 0157 in) ، تحمل +0.6 (0.024 mm) ، -0.5 mm (0.020 in) ؛
برای ضخامت لوله فولادی بدون درهم API 5L در 4 mm تا 10 mm (0,394 in) ، +0. 150t، -0.125t؛
برای ضخامت لوله بدون درز API 10mm تا 25mm (0,984 in) ، +/-0,125t؛
ضخامت دیوار ≥25 mm، +3.7 mm یا +0.1t (اگر بزرگتر باشد) و -3.0 mm (0.120 in) یا -0.1t (اگر بزرگتر باشد).
t برای ضخامت
4برای راست بودن، حداکثر برای طول کامل، تحمل حداکثر 0.15٪ از طول.
5راست بودن، حداکثر انحراف برای انتهای لوله، باید ≤0.3 mm / m باشد.
6طول +/- 200 میلی متر برای عمومی، +/- 25.4 میلی متر برای ویژه.
