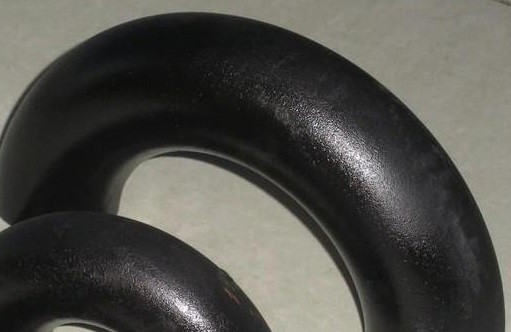

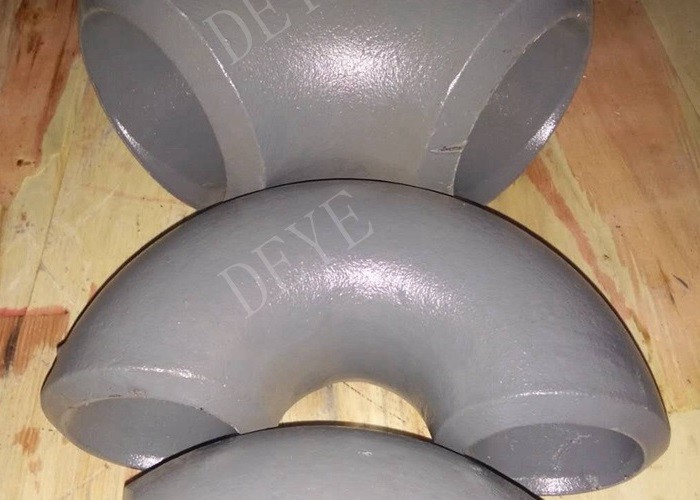

A335 P5 SCH80 لوله های فولاد کربن با ASTM ANSI B16.9
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | PF-DE-C04 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD0.58-USD100 for seamless fittings |
| جزئیات بسته بندی | جعبه های تخته ای چوبی، پالت ها، کارتن ها |
| زمان تحویل | 5-8 روز برای اقلام موجودی |
| شرایط پرداخت | L/C، T/T، D/P |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| استاندارد | ASME ANSI DIN GOST | مواد | A335P5، P91، F11، WP22، WPL6، UNS32750 UNS31803، |
|---|---|---|---|
| ضخامت | STD Sch40 sch80 sch120 sch160 XS XXS | اندازه | 1/2 "-48" |
| ارتباط | جوشکاری با پشت BW جوشکاری با پشت | سطح | رنگ مشکی، نقاشی Vanish، روغن ضد زنگ، سندبلاست |
| برجسته کردن | P5 لوازم لوله های فولاد کربن,لوازم لوله ای از فولاد کربن A335,لوازم جفت شده از فولاد کربن SCH80,A335 Carbon Steel Pipe Fittings,SCH80 carbon steel forged fittings |
||
توضیحات محصول
A335 P5 SCH80 لوله های فولاد کربن با ASTM ANSI B16.9
توضیحات محصول
لوازم لوله ای ASTM A335 P5/ASME SA335 P5، حاوی کروم 4.00٪ تا 6.00٪، حاوی مول 0.45٪ تا 0.65٪. همچنین به عنوان درجه P5 شناخته می شود
لوازم لوله آلیاژ کروم مولی، آن را در بی سیم ساخته شده است برای استفاده در محیط با دمای بالا و خوردگی.
استاندارد در ASTM A691 5CR، ساخته شده از صفحه فولادی ASTM A387 درجه 5. لوازم لوله ای ASTM A335 / ASME SA335 نامگذاری شده
چون آنها دارای سطح بالایی از Cr و Mo هستند، این دو عنصر کلیدی برای لوله های آلیاژ هستند.
فراهم می کند درجه حرارت بالا استرنوت، همراه با کشش بهتر و مقاومت بهره با سختی مناسب در دمای اتاق.
اطلاعات محصول/ اطلاعات اساسی/ مشخصات
| نام محصول | ASTM A335 / ASME SA335 درجه P5 |

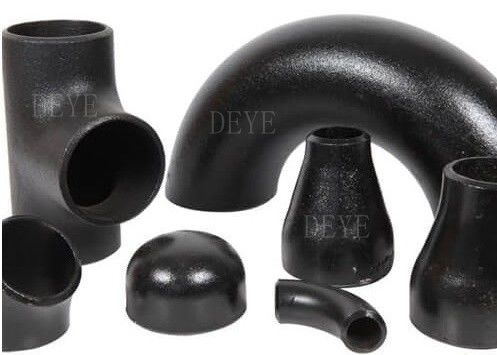

| انواع | 90 درجه LR آرنج، 90 درجه SR آرنج، 45 درجه LR آرنج، 22.5 درجه LR آرنج، 180 درجه بازگشت، خم ها، کاهش آرنج، Tee راست، Tee برابر، Cross Tee، Con. Reducers، Ecc. Reducers، Y tees، caps، Stub Ends،پایان های بلند و کوتاه مفصل زانو |
| اندازه | 1/2"-48" DN15-DN1200 |
| ضخامت دیوار | STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN یا سفارشی |
| ماده استاندارد | ASTM A335 / ASME SA335 درجه P9, P5, P1, P11, P22, P91 |
| درجه مواد | فولاد کربن: A234 WPB، WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo، 15Cr5Mo، 1Cr5Mo، 12Cr1MoV ، WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 و WPHY 70 | |
| فولاد ضد زنگ304، 304L، 304H. 316، 316L، 316H، 321، 347، 347H، Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404، 1.4462، 1.4410، 1.4501 | |
| سطح | پولیش شده، لاک شده، 3LPE، FBE |
| پایان های متصل | PE (پایان صاف) ، BE (پایان پیچیده) |
ویژگی ها / ویژگی ها
آرنج: این نوع لوله ها برای تغییر جهت جریان استفاده می شوند.
- زاویه های 90 و 45 درجه به دلیل تقاضای بالایی در لوله کشی.
به پمپ های آب، دریچه ها و فاضلاب های عرشه، در حالی که آرنج 45 درجه بیشتر در تاسیسات آب رسانی، دستگاه های الکترونیکی،
و شبکه های لوله های صنعتی شیمیایی، مواد غذایی، لوله های تهویه مطبوع، تولید باغ، کشاورزی و تاسیسات انرژی خورشیدی.
تکنولوژی/ ورق اطلاعات فنی
لیست ضخامت لوله های ANSI B169
واحد: میلی متر
| NPS | دیمتر بیرونی | ضخامت های مختلف با تحمل +12.5% | |||||||||
| Sch20 | Sch30 | بیماری های جنسی | Sch40 | Sch60 | XS | Sch80 | شل20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ️ | ️ | 1. 73 | 1. 73 | ️ | 2. 41 | 2. 41 | ️ | ️ | ️ |
| 1/4 | 13. 7 | ️ | ️ | 2. 24 | 2. 24 | ️ | 3.02 | 3.02 | ️ | ️ | ️ |
| 3/8 | 17. 1 | ️ | ️ | 2.31 | 2.31 | ️ | 3. 20 | 3. 20 | ️ | ️ | ️ |
| 1/2 | 21. 3 | ️ | ️ | 2. 77 | 2. 77 | ️ | 3. 73 | 3. 73 | ️ | 4. 78 | 7. 47 |
| سه چهارم | 26. 7 | ️ | ️ | 2. 87 | 2. 87 | ️ | 3. 91 | 3. 91 | ️ | 5. 56 | 7. 82 |
| 1 | 33.4 | ️ | ️ | 3.38 | 3.38 | ️ | 4. 55 | 4. 55 | ️ | 6.35 | 9. 09 |
| 1 1/4 | 42. 2 | ️ | ️ | 3. 56 | 3. 56 | ️ | 4. 85 | 4. 85 | ️ | 6.35 | 9. 70 |
| 1 1/2 | 48. 3 | ️ | ️ | 3. 68 | 3. 68 | ️ | 5.08 | 5.08 | ️ | 7. 14 | 10. 15 |
| 2 | 60. 3 | ️ | ️ | 3. 91 | 3. 91 | ️ | 5. 54 | 5. 54 | ️ | 8. 74 | 11. 07 |
| 2 1/2 | 73. | ️ | ️ | 5. 16 | 5. 16 | ️ | 7. 01 | 7.01 | ️ | 9. 53 | 14.02 |
| 3 | 88. 9 | ️ | ️ | 5. 49 | 5. 49 | ️ | 7. 62 | 7. 62 | ️ | 11. 13 | 15. 24 |
| سه و نیم | 101. 6 | ️ | ️ | 5. 74 | 5. 74 | ️ | 8.08 | 8.08 | ️ | ️ | ️ |
| 4 | 114. 3 | ️ | ️ | 6.02 | 6.02 | ️ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | ️ | ️ | 6. 55 | 6. 55 | ️ | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | ️ | ️ | 7. 11 | 7. 11 | ️ | 10. 97 | 10. 97 | 14.27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6.35 | 7. 04 | 8. 18 | 8. 18 | 10.31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6.35 | 7. ۸۰ | 9.27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6.35 | 8.38 | 9. 53 | 10.31 | 14.27 | 12. 70 | 17. 48 | 25. 40 | 33.32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ️ |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ️ |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14.27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ️ |
| 20 | 508. | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | ️ |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | ️ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53.98 | ️ |
| 24 | 609. 6 | 9. 53 | 14.27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46.02 | 59. 54 | ️ |
| 26 | 660.4 | 12. 70 | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 30 | 762. | 12. 70 | 15. 88 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 38 | 965.2 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 40 | 1016. | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 42 | 1066. 8 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 44 | 1117. 6 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 46 | 1168.4 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 48 | 1219. 2 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
فهرست ابعاد
جدول 1 ابعاد آرنج های شعاع بلند
توجه کلی: تمام ابعاد در میلی متر است.
| اندازه معمولی لوله (NPS) | قطر بیرونی در بیول | 90 درجه آرنج، A | 45 درجه آرنج، ب |
| 1/2 | 21.3 | 38 | 16 |
| سه چهارم | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| سه و نیم | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | ۱۰۱۶0 | 1 524 | 632 |
| 42 | ۱۰۶۷0 | ۱۶۰۰ | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | ۱۲۱۹0 | ۱۸۲۹ | 759 |
جدول 2 ابعاد شعاع بلند کم کردن آرنج
| اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها، A | اندازه نامی لوله (NPS) | قطر بیرونی در بیول | مرکز تا انتها، A | ||
| پایان بزرگ | آخرش کوچيکه | پایان بزرگ | آخرش کوچيکه | ||||
| 2 x1-1/2" | 60.3 | 48.3 | 76 | 10 × 8 | 273.0 | 219.1 | 381 |
| 2 × 1-1/4 " | 60.3 | 42.2 | 76 | 10 × 6 | 273.0 | 168.3 | 381 |
| 2 × 1" | 60.3 | 33.4 | 76 | 10 × 5 | 273.0 | 141.3 | 381 |
| ۲/۲ × ۲" | 73.0 | 60.3 | 95 | 12 × 10 | 323.8 | 273.0 | 457 |
| ۲/۲X ۱/۲" | 73.0 | 48.3 | 95 | 12 × 8 | 323.8 | 219.1 | 457 |
| ۲/۲ × ۱/۱/۴ | 73.0 | 42.2 | 95 | 12 × 6 | 323.8 | 168.3 | 457 |
| 3 × 2-1 / 2 " | 88.9 | 73.0 | 114 | 14 × 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 × 10 | 355.6 | 273.0 | 533 |
| 3 × 1-1 / 2 " | 88.9 | 48.3 | 114 | 14 × 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 × 14 | 406.4 | 355.6 | 610 |
| 3-1/2 x 2-1/2 " | 101.6 | 73.0 | 133 | 16 × 12 | 406.4 | 323.8 | 610 |
| 3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 × 10 | 406.4 | 273.0 | 610 |
| 4 × 3 1/2 " | 114.3 | 101.6 | 152 | 18 × 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 × 14 | 457.0 | 355.6 | 686 |
| 4 × 2-1 / 2 " | 114.3 | 73.0 | 152 | 18 × 12 | 457.0 | 323.8 | 686 |
| 4X2" | 114.3 | 60.3 | 152 | 18 × 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 × 18 | 508.0 | 457.0 | 762 |
| 5*3 1/2" | 141.3 | 101.6 | 190 | 20 × 16 | 508.0 | 406.4 | 762 |
| 5X3" | 141.3 | 88.9 | 190 | 20 × 14 | 508.0 | 355.6 | 762 |
| 5 × 2-1 / 2 " | 141.3 | 73.0 | 190 | 20 × 12 | 508.0 | 323.8 | 762 |
| 20 × 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6X4" | 168.3 | 114.3 | 229 | 24 × 22 | 610.0 | 559.0 | 914 |
| 6 × 3 1/2 " | 168.3 | 101.6 | 229 | 24 × 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 × 18 | 610.0 | 457.0 | 914 |
| 24 × 16 | 610.0 | 406.4 | 914 | ||||
| 8X6" | 219.1 | 168.3 | 305 | 24 × 14 | 610.0 | 355.6 | 914 |
| 8X5" | 219.1 | 141.3 | 305 | 24 × 12 | 610.0 | 323.8 | 914 |
| 8X4" | 219.1 | 114.3 | 305 | • • | • - • | •. • | .. |
جدول 3 ابعاد شعاع طولانی جدول 4 ابعاد آرنج شعاع کوتاه
| اندازه نامی لوله NPS | قطر بیرونی در بیول | مرکز به مرکز | پشت سر هم | اندازه نامی لوله | قطر بیرونی در بیول | مرکز تا انتها |
| K | (NPS) | A | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| سه چهارم | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| سه و نیم | 101.6 | 267 | 184 | سه و نیم | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | ۱۰۱۶ | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | ۱۸۲۹ | 1 219 | 24 | 610.0 | 610 |

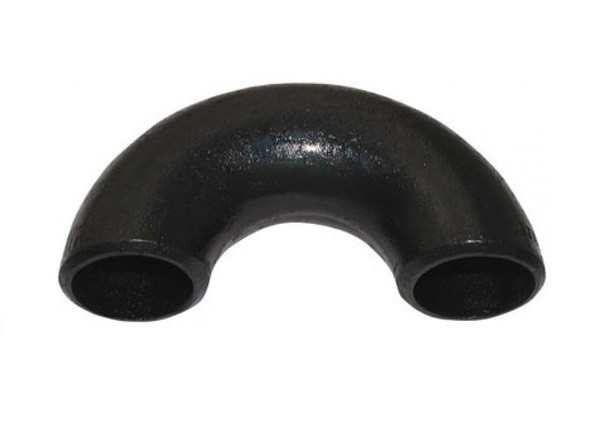

جدول 5 ابعاد شعاع کوتاه 180 درجه باز می گردد جدول 6 ابعاد آرنج سه بعدی
| اندازه نامی لوله | قطر بیرونی | مرکز به مرکز | پشت سر هم | اندازه لوله | قطر بیرونی | 90 درجه آرنج | 45 درجه آرنج |
| (NPS) | 0 | K | (NPS) | در Bevel | A | ب | |
| 1 | 33.4 | 51 | 41 | سه چهارم | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| ۲/۲ اینچ | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3-1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | سه و نیم | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | ۱۰۱۶ | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| توجهات عمومی:همه ابعاد در میلی متر هستند. | 24 | 610.0 | ۱۸۲۹ | 757 | |||
| 26 | 660.0 | ۱۹۸۱ | 821 | ||||
| 28 | ساعت 70 | ۲۱۴ | 883 | ||||
| 30 | 762.0 | ۲۲۸۶ | 964 | ||||
| 32 | 813.0 | ۲۴۳۸ | 1010 | ||||
| 34 | 864.0 | ۲۵۹۱ | 1 073 | ||||
| 36 | 914.0 | ۲۷۴۳ | 1 135 | ||||
| 38 | 965.0 | ۲۸۹۶ | 1 200 | ||||
| 40 | ۱۰۱۶0 | ۳۰۴۸ | 1 264 | ||||
| 42 | ۱۰۶۷0 | ۳۲۰۰ | 1 326 | ||||
| 44 | 118.0 | ۳۳۵۳ | 1 389 | ||||
| 46 | 168.0 | ۳۵۰۵ | 1 453 | ||||
| 48 | ۱۲۱۹0 | ۳۶۵۸ | 1516 |
||||
کاربرد/استفاده
خط لوله مایعات با فشار پایین و متوسط، دیگ، صنعت نفت و گاز طبیعی، حفاری، صنعت شیمیایی،
صنعت برق، ساخت کشتی، تجهیزات کود و خطوط لوله، ساخت و ساز، صنایع پتروشیمی، داروسازی و غیره
مشخصات مواد
نامگذاری: A 234/A 234M 05 مشخصات استاندارد برای لوله های لوله از فولاد کربن و فولاد آلیاژ برای
خدمات با دمای متوسط و بالا
این مشخصات شامل فیتینگ های فولاد کربن و فولاد آلیاژ ساخته شده از فولادی بدون درز و جوش پوشانده شده است.
با آخرین تجدید نظر ASME B16.9، B1611، MSS SP-79 و MSS SP-95. این لوازم برای استفاده در لوله های تحت فشار
و در ساخت ظرف های تحت فشار برای استفاده در دمای متوسط و بالا.
استانداردهای MSS باید مطابق با الزامات اضافی S58 از مشخصات A960 ارائه شوند.
الزامات شیمیایی (تراکم، درصد)
| درجه و مواد | C | م | P | S | سیلیکون | کروم | مولیبدن | نیکل | مس |
| WPBب,C,D,E,F0.30 حداکثر | 0.29106 | 0.05 | 0.058 | 0.10 دقیقه | 0.40 حداکثر | 0.15 حداکثر | 0.40 حداکثر | 0.40 حداکثر | |
| WPCC,D,E,F0.35 حداکثر | 0.29106 | 0.05 | 0.058 | 0.10 دقیقه | 0.40 حداکثر | 0.15 حداکثر | 0.40 حداکثر | 0.40 حداکثر | |
| WP1 | 0.28 حداکثر | 0.30 ۰90 | 0.045 | 0.045 | 0.10 ۰50 | . . . | 0.44 ≈ 0.65 . . . . . | ||
| WP12 CL1 | 0.05 ۰20 | 0.30 ۰80 | 0.045 | 0.045 | 0.60 حداکثر | 0.80125 | 0.44 ≈ 0.65 . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ۰15 | 0.30 ۰60 | 0.03 | 0.03 | 0.۵۰ ۰۱00 | 1.00150 | 0.44 ≈ 0.65 . . . . . | ||
| WP11 CL2 | 0.05 ۰20 | 0.30 ۰80 | 0.04 | 0.04 | 0.۵۰ ۰۱00 | 1.00150 | 0.44 ≈ 0.65 . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1 | 0.05 ۰15 | 0.30 ۰60 | 0.04 | 0.04 | 0.50 حداکثر | 1.90260 | 0.87 ≈ 1.13 . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1 | 0.15 حداکثر | 0.30 ۰60 | 0.04 | 0.03 | 0.50 حداکثر | 4.060 | 0.44 ≈ 0.65 . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1 | 0.15 حداکثر | 0.30 ۰60 | 0.03 | 0.03 | 1.00 حداکثر | 8.0 ¥100 | 0.90 ≈ 1.10 . . . . . | ||
| WP9 CL3 | |||||||||
| 0.20 حداکثر | 0.40 ′′ 106 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60224 | 0.75 ¢1.25 | |
| WP91 | 0.08 ۰12 | 0.30 ۰60 | 0.02 | 0.01 | 0.20 ۰50 | 8.0995 | 0.85105 | 0.40 حداکثر | . . . |
| WP911 | 0.09 ۰13 | 0.30 ۰60 | 0.02 | 0.01 | 0.10 ۰50 | 8.5995 | 0.90 ¢ 110 | 0.40 حداکثر |
. .
|
الزامات عملکرد مکانیکی
| WPC | WP11 CL1 | WP11 CL3 | |||||||
| نماد درجه و علامت | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| مقاومت کششی، محدوده ksi [MPa] | ۶۰٫۸۵ | ۷۰ ٪ ۹۵ | ۵۵۸۰ | ۶۰٫۸۵ | ۶۳ ٫۸۸ | ۷۵٫۱۰۰ | 85 ¥ 110 | ۹۰ ٪ ۱۲۰ | ۶۰٫۸۵ |
| [415 ₹585] | [۴۸۵ ۶۵۵] | [۳۸۰۵۵۵۰] | [415 ₹585] | [۴۳۵۶۰۵] | [۵۲۰۶۹۰] | [۵۸۵۷۶۰] | [620 ₹840] | [415 ₹585] | |
| قدرت کششی، دقیقه، ksi [MPa] | 35 [240] | ۴۰ [۲۷۵] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2٪ ازfset یا 0.5٪ گسترش-کم بار) |
|||||||||
فرآیند تولید
استانداردهای مرجع
مشخصات ASME B16.9 برای لوله های بُت ویلد
مشخصات ASME B16.9 طراحی شده است برای لوازم مصالحه شده با تکه استفاده می شود در لوله های ساخت و ساز صنعتی.
tee، cross، cap، reducer و غیره
محدوده استاندارد
این استاندارد شامل مشخصات NPS 1/2 تا NPS 48 (DN15-DN1200) لوله های فیتینگی فابریک ساخته شده با جوش
ابعاد کلی، امتیازات تحمل، روش های آزمایش و علامت گذاری.
لوازم ویژه
لوازم ویژه در اینجا به اندازه ها، اشکال و تحمل های ویژه ای که بین خریدار و سازنده توافق شده است اشاره دارد.
لوازم و لوازم سازي
قطعات جانبی و سایر لوازم جانبی ساخته شده با جوش محوری یا تقاطع به عنوان تولید لوله در نظر گرفته می شود
نمیتونم این استاندارد رو اجرا کنم.
واحدها تحت ASME B16.9 باید در هر دو واحد SI (متریک) و واحد های معمول ایالات متحده ذکر شوند. نامگذاری برای اندازه NPS است.
استانداردهای مرجع
مشخص کردن نسخه خاص هر استاندارد و مشخصات در مرجع های فردی عملی نیست.
محصولی که مطابق با نسخه قبلی استانداردهای ارجاع داده شده ساخته شده و در تمام جنبه های دیگر با این استاندارد مطابقت دارد
در نظر گرفته خواهد شد که رعایت شده است.
ASME B165: فلنج های لوله و لوازم جانبی فلنج: NPS 1 ¢ 2 از طریق استاندارد NPS 24 متریک / اینچ
ASME B1625: برای حلقه های بلت ولدینگ
ASME B31: کد لوله های تحت فشار
ASME B313: لوله کشی فرآیند
ASME B36.10M، لوله های فولادی جوشیده و بدون درز
ASME B36.19M، لوله های فولاد ضد زنگ
کد ASME برای دیگ و ظروف تحت فشار
ASTM A234/A234M-17، مشخصات لوله های فیتینگ از فولاد کربن و فولاد آلیاژ برای
خدمات با دمای متوسط و بالا
ASTM A403/A403M-16، مشخصات لوله های فولادی فولادی فولادی فولادی فولادی
ASTM A420/A420M-16، مشخصات لوله کشی از فولاد کربن و فولاد آلیاژ برای
خدمات دمای پایین
ASTM A815/A815M-14e1، مشخصات لوله های فولادی فرتیک، فرتیک/آستنیتیک و مارتنسیتیک
ASTM A960/A960M-16a، مشخصات الزامات مشترک لوله های فولادی
ASTM E29-13، روش استفاده از ارقام مهم در داده های آزمایش برای تعیین انطباق با مشخصات
ASTM B361-16، ASTM B363-14، ASTM B366/B366M-17: برای فلزات دیگر (آلومینیوم، تیتانیوم، نیکل و آلیاژ).
سوالات عمومی/ پرسش و پاسخ مشتریان
سوال: مشتری خواستار لوازم جوش در A105 بود:
A: رایج ترین مواد فولاد کربن است A234WPB. این معادل A105 فلنج است.
با این حال هیچ چیز مانند A105 یا A106 بُت ولد فیتینگ A106 Gr.B برای درجه لوله وجود ندارد.
لوازم A234WPB از لوله های A106GR.B ساخته شده است.
لوله های فشار بالا یا فلنج
سوال: مشتری درخواست می کند که لوازم آهن آلات نورماليزه شده:
A: این نیز یک تصور غلط است زیرا فلنج ها در A105 و A105 N در دسترس هستند، که N برای استاندارد است.
با این حال، چیزی مانند A234WPBN وجود ندارد. تولید کنندگان استاندارد کردن لوازم آهن آلات خود را در نظر گرفته شد
به خصوص برای آرنج ها و تیز مشتری نیاز دارد
لوازم آهن آلات بلت باید از لوازم WPL6 که دارای بازده بالا هستند و به عنوان یک روش استاندارد استاندارد شده اند، درخواست کنند.
س: مشتری فراموش کرده که برنامه لوله رو ذکر کنه:
ج: لوازم جانبی Buttweld بر اساس اندازه لوله فروخته می شود اما برنامه لوله باید مشخص شود تا با ID لوله مطابقت داشته باشد
اگر هیچ برنامه ای ذکر نشده باشد، فرض می کنیم که یک دیوار استاندارد مورد نیاز است.
سوال: مشتری فراموش می کند که از اتصالات جوشکاری یا بدون جوشکاری استفاده کند:
ج: لوازم آهن آلات بلت در هر دو حالت جوش و بدون درهم در دسترس هستند.
یا فیتینگ فولاد ضد زنگ از لوله بدون درز ساخته شده است و به طور کلی گران تر است.
در اندازه های بزرگتر از 12 ′′ معمول نیست.
لوله های فولاد ضد زنگ. آنها در اندازه های 1⁄2 ′′ تا 72 ′′ در دسترس هستند و ارزان تر از لوازم بدون درز هستند.
س: شعاع کوتاه (SR) یا شعاع طولانی (LR) به چه معنی است؟
A: شما اغلب SR45 آرنج یا LR45 آرنج شنیده می شود. 45 یا 90 به زاویه خم برای تثبیت buttweld اشاره دارد
برای تغییر جهت جریان. یک آرنج شعاع طولانی (LR 90 Elbow یا LR 45 Elbow) دارای یک خم لوله است که
بنابراین، یک LR 90 6 اینچی شعاع خمشی دارد که 1.5x اندازه لوله نامی است.
یک آرنج شعاع کوتاه (SR45 یا SR90) دارای یک خم لوله است که برابر با اندازه تثبیت است، بنابراین یک 6 ′′ SR 45
دارای شعاع خمشی 6 ′′ اندازه لوله اسمی است.
س: یک لوله 3R یا 3D لوله 3D چیست؟
A: اول، اصطلاحات 3R یا 3D مترادف استفاده می شود. یک آرنج جوش 3R است
3 برابر سایز لوله ی نامی. یک آر 3R برابر با آر 3D است.
خدمات شرکت DEYE PIPING
1پشتیبانی فنی
2کنترل کیفیت مواد اوليه
3. بازرسی در طول زمان تولید
4آزمون نهایی شامل سطح، ابعاد، آزمون PT، آزمایش RT، آزمایش فوق صوت است.
5. گزارش آزمون هر محموله
4. شرايط مرسوم تحویل. EXW FOB CIF CFR DDP DDU
5روش های پرداخت انعطاف پذیر: LC. TT. DP
6. بسته سفارشی شامل لوگو است. ابعاد پرونده ها
7. 18 ماه زمان گارانتی کیفیت
9. تعویض رایگان با هوا اگر هر خطایی ثابت شود
10. 24 ساعت برای بازخورد سوالات شما
محصولات توصیه شده
