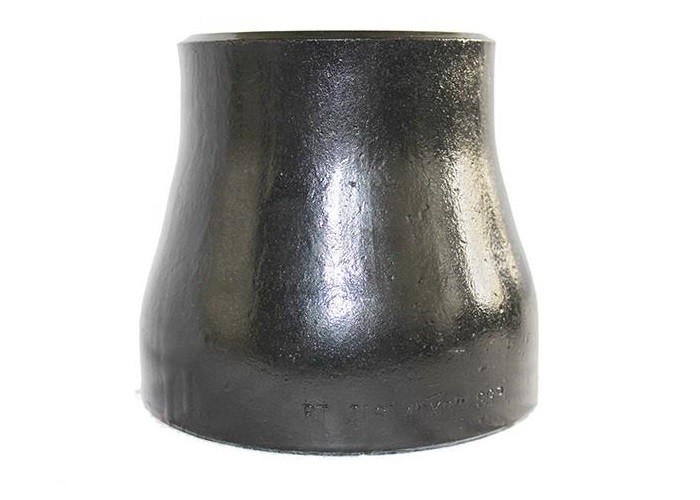

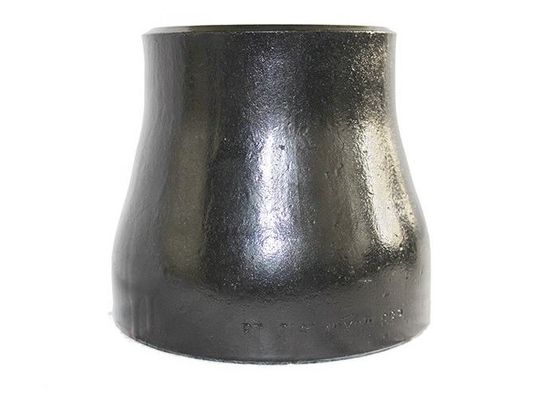

ANSI B16.9 CS تکیه لوله های جوشکاری با کم کننده متمرکز
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | PF-CR-06 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | USD0.58-USD100 for seamless fittings |
| جزئیات بسته بندی | کیس / پالت چوبی بدون بخور |
| زمان تحویل | 30 روز برای سفارشات عادی |
| شرایط پرداخت | L/C، T/T، D/P |
| قابلیت ارائه | 200 تن در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مقدار تولیدی | یک قطعه | درمان سطح | سند بلاست، رنگ ضد زنگ، پوشش روغن و غیره |
|---|---|---|---|
| درخواست | نفت، مواد شیمیایی، نیرو، گاز، متالورژی، کشتی سازی، ساخت و ساز و غیره | استاندارد | ASME، ANSI، JIS، DIN، EN، ISO، GB |
| شرایط پرداخت | T/T، L/C، | اندازه | 1/2 "-48" |
| گواهینامه | ISO، API، CE و غیره | بسته بندی | کیس های چوبی، پالت چوبی و غیره |
| برجسته کردن | B16.9 cs دستگاه کاهش دهنده متمرکز,دستگاه کاهش دهنده متمرکز ANSI cs,لوله های فولاد کربن 1/2 اینچ و لوازم جانبی,ANSI cs concentric reducer,1/2'' carbon steel pipe and fittings |
||
توضیحات محصول
لوله کشی، کاهش دهنده های متمرکز بر اساس ANSI B16.9
Reducer متمرکز یکی از انواع لوله های مطابق با مشخصات ASME B16.9 است که در لوله های ساخت و ساز صنعتی استفاده می شود.
از آن برای کاهش حجم جریان لوله از بزرگتر به کوچکتر استفاده می شود. دو نوع کاهش دهنده وجود دارد- کاهش دهنده متمرکز
و کاهش دهنده ی عجیب و غریب. کاهش دهنده ی سابق در شکل یک مخروط است که برای کاهش تدریجی اندازه لوله استفاده می شود.
این latter دارای یک لبه به سمت دهان لوله اتصال است که احتمال تجمع هوا را کاهش می دهد.
اطلاعات محصول
| نام محصول | کم کننده های متمرکز و کم کننده های منحرف ANSI B16.9 لوله های جوشکاری |
| انواع |
مخفف ها، مخفف ها، مخفف ها، مخفف ها، مخفف ها، مخفف ها آر آر آر، آر آر، 180 درجه بازگشت، خم شدن، کاهش آرنج، راست تی، برابر تی، |
| اندازه | Reducers con. بدون خیاط از 1/2′′ ′′24′′، ERW / Reducers concentric welded (1/2′′ ′′72′′) |
| ضخامت دیوار | ضخامت JIS SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP |
| ماده استاندارد | ASTMA234,ASTM A420,ASTM A312,ANSI B16.9/B16.28/B16.25،ASME B169, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN استاندارد و غیره | |
| درجه مواد | درجه مواد فولاد کربن: A234 WPB، WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo، 15Cr5Mo، 1Cr5Mo، 12Cr1MoV ، WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 و WPHY 70 | |
| ST370ST358ST372،ST35.4/8،ST42،ST45،ST52،ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| فولاد ضد زنگ304، 304L، 304H. 316، 316L، 316H، 321، 347، 347H، Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306، 1.4401، 1.4435، 1.4406، 1.4404، 1.4462، 1.4410، 1.4501 | |
| سطح | رنگ سیاه، رنگ لاک، روغن ضد زنگ، گالوانیزه گرم، گالوانیزه سرد، 3PE، و غیره |
| بسته حمل و نقل | فیلم پلاستیکی، جعبه های چوبی، پالت چوبی، یا بر اساس خواسته های مشتریان |
داده های فنی
کاهش دهنده های کنترلی مطابق با ASME B16.9
| اندازه نامی لوله (NPS) | قطر بیرونی در بیول | از آخر به آخر، H | اندازه نامی لوله (NPS) | قطر بیرونی در بیول | از آخر تا آخر، ه | ||
| پایان بزرگ | آخرش کوچيکه | پایان بزرگ | آخرش کوچيکه | ||||
| 3/4x1/2 | 26.7 | 21.3 | 38 | 5X4 | 141.3 | 114.3 | 127 |
| 3/4x3/8 | 26.7 | 17.3 | 38 | 5x3-1/2 | 141.3 | 101.6 | 127 |
| 1x3/4 | 33.4 | 26.7 | 51 | 5X3 | 141.3 | 88.9 | 127 |
| 1x1/2 | 33.4 | 21.3 | 51 | 5 x2-1/2 | 141.3 | 73.0 | 127 |
| 1-1/4x1 | 42.2 | 33.4 | 51 | 5X2 | 141.3 | 60.3 | 127 |
| 1-1/4x3/4 | 42.2 | 26.7 | 51 | 6X5 | 168.3 | 141.3 | 140 |
| 1-1/4x1/2 | 42.2 | 21.3 | 51 | 6X4 | 168.3 | 114.3 | 140 |
| 1-1/2x1-1/4 | 48.3 | 42.2 | 64 | 6 x3-1/2 | 168.3 | 101.6 | 140 |
| 1-1/2x1 | 48.3 | 33.4 | 64 | 6x3 | 168.3 | 88.9 | 140 |
| 1-1/2x3/4 | 48.3 | 26.7 | 64 | 6x2-1/2 | 168.3 | 73.0 | 140 |
| 1-1/2x1/2 | 48.3 | 21.3 | 64 | 8x6 | 219.1 | 168.3 | 152 |
| 2 × 1-1/2 | 60.3 | 48.3 | 76 | 8X5 | 219.1 | 141.3 | 152 |
| 2 × 1-1/4 | 60.3 | 42.2 | 76 | 8X4 | 219.1 | 114.3 | 152 |
| 2X1 | 60.3 | 33.4 | 76 | 8x3-1/2 | 219.1 | 101.6 | 152 |
| 2 X3/4 | 60.3 | 26.7 | 76 | 10 × 8 | 273.0 | 219.1 | 178 |
| 2-1/2X2 | 73.0 | 60.3 | 89 | 10 × 6 | 273.0 | 168.3 | 178 |
| 2-1/2X1-1/2 | 73.0 | 48.3 | 89 | 10 × 5 | 273.0 | 141.3 | 178 |
| 2-1/2X1-1/4 | 73.0 | 42.2 | 89 | 10 × 4 | 273.0 | 114.3 | 178 |
| 2-1/2 × 1 | 73.0 | 33.4 | 89 | 12 × 10 | 323.8 | 273.0 | 203 |
| 3 × 2-1/2 | 88.9 | 73.0 | 89 | 12 × 8 | 323.8 | 219.1 | 203 |
| 3x2 | 88.9 | 60.3 | 89 | 12 × 6 | 323.8 | 168.3 | 203 |
| 3 × 1-1/2 | 88.9 | 48.3 | 89 | 12 × 5 | 323.8 | 141.3 | 203 |
| 3 × 1-1/4 | 88.9 | 42.2 | 89 | 14 × 12 | 355.6 | 323.8 | 330 |
| 3-1/2 × 3 | 101.6 | 88.9 | 102 | 14 × 10 | 355.6 | 273.0 | 330 |
| 3-1/2 × 2-1/2 | 101.6 | 73.0 | 102 | 14 × 8 | 355.6 | 219.1 | 330 |
| 3-1/2 × 2 | 101.6 | 60.3 | 102 | 14 × 6 | 355.6 | 168.3 | 330 |
| 3-1/2 × 1-1/2 | 101.6 | 48.3 | 102 | 16 × 14 | 406.4 | 355.6 | 356 |
| 3-1/2 × 1-1/4 | 101.6 | 42.2 | 102 | 16 × 12 | 406.4 | 323.8 | 356 |
| 4 × 3-1/2 | 114.3 | 101.6 | 102 | 16 × 10 | 406.4 | 273.0 | 356 |
| 4X3 | 114.3 | 88.9 | 102 | 16 × 8 | 406.4 | 219.1 | 356 |
| 4 × 2-1/2 | 114.3 | 73.0 | 102 | 18 × 16 | 457 | 406.4 | 381 |
| 4X2 | 114.3 | 60.3 | 102 | 18 × 14 | 457 | 355.6 | 381 |
| 4 x1-1/2 | 114.3 | 48.3 | 102 | 18 × 12 | 457 | 323.8 | 381 |
| 18 × 10 | 457 | 273.0 | 381 | ||||
| اندازه نامی لوله (NPS) | قطر بیرونی در بیول | از آخر به آخر، H | اندازه نامی لوله (NPS) | قطر بیرونی در بیول | از آخر به آخر، H | ||
| پایان بزرگ | آخرش کوچيکه | پایان بزرگ | آخرش کوچيکه | ||||
| 20 × 18 | 508 | 457.0 | 508 | 36 × 34 | 914 | 864 | 610 |
| 20 × 16 | 508 | 406.4 | 508 | 36 × 32 | 914 | 813 | 610 |
| 20 × 14 | 508 | 355.6 | 508 | 36 × 30 | 914 | 762 | 610 |
| 20 × 12 | 508 | 323.8 | 508 | 36 × 26 | 914 | 660 | 610 |
| 36 × 24 | 914 | 610 | 610 | ||||
| 22 × 20 | 559 | 508.0 | 508 | ||||
| 22 × 18 | 559 | 457.0 | 508 | 38 × 36 | 965 | 914 | 610 |
| 22 × 16 | 559 | 406.4 | 508 | 38 × 34 | 965 | 864 | 610 |
| 22 × 14 | 559 | 355.4 | 508 | 38 × 32 | 965 | 813 | 610 |
| 38 × 30 | 965 | 762 | 610 | ||||
| 38 × 28 | 965 | 711 | 610 | ||||
| 24 × 22 | 610 | 559.0 | 508 | 38 × 26 | 965 | 660 | 610 |
| 24 × 20 | 610 | 508.0 | 508 | ||||
| 24 × 18 | 610 | 457.0 | 508 | ۴۰ × ۳۸ | ۱۰۱۶ | 965 | 610 |
| 24 × 16 | 610 | 406.4 | 508 | ۴۰ × ۳۶ | ۱۰۱۶ | 914 | 610 |
| ۴۰ × ۳۴ | ۱۰۱۶ | 864 | 610 | ||||
| 26 × 24 | 660 | 610.0 | 610 | ۴۰ × ۳۲ | ۱۰۱۶ | 813 | 610 |
| 26 × 22 | 660 | 559.0 | 610 | 40 × 30 | ۱۰۱۶ | 762 | 610 |
| 26 × 20 | 660 | 508.0 | 610 | ||||
| 26 × 18 | 660 | 457.0 | 610 | 42 × 40 | 1 067 | ۱۰۱۶ | 610 |
| 42 × 38 | 1 067 | 965 | 610 | ||||
| 28 × 26 | 711 | 660.0 | 610 | 42 × 36 | 1 067 | 914 | 610 |
| 28 × 24 | 711 | 610.0 | 610 | 42 × 34 | 1 067 | 864 | 610 |
| 28 × 20 | 711 | 508.0 | 610 | 42 × 32 | 1 067 | 813 | 610 |
| 28 × 18 | 711 | 457.0 | 610 | 42 × 30 | 1 067 | 762 | 610 |
| 30 × 28 | 762 | 711.0 | 610 | 44 × 42 | 1 118 | 1 067 | 610 |
| 30 × 26 | 762 | 660.0 | 610 | ۴۴ × ۴۰ | 1 118 | ۱۰۱۶ | 610 |
| 30 × 24 | 762 | 610.0 | 610 | 44 × 38 | 1 118 | 965 | 610 |
| 30 × 20 | 762 | 508.0 | 610 | 44 × 36 | 1 118 | 914 | 610 |
| 32 × 30 | 813 | 762.0 | 610 | ۴۶ × ۴۴ | 1 168 | 1 118 | 711 |
| 32 × 28 | 813 | 711.0 | 610 | ۴۶ × ۴۲ | 1 168 | 1 067 | 711 |
| 32 × 26 | 813 | 660.0 | 610 | ۴۶ × ۴۰ | 1 168 | ۱۰۱۶ | 711 |
| 32 × 24 | 813 | 610.0 | 610 | ۴۶ × ۳۸ | 1 168 | 965 | 711 |
| ۳۴ × ۳۲ | 864 | 813.0 | 610 | 48 × 46 | 1 219 | 1 168 | 711 |
| ۳۴ × ۳۰ | 864 | 762.0 | 610 | 48 × 44 | 1 219 | 1 118 | 711 |
| ۳۴ × ۲۶ | 864 | 660.0 | 610 | 48 × 42 | 1 219 | 1 067 | 711 |
| ۳۴ × ۲۴ | 864 | 610.0 | 610 | ۴۸ × ۴۰ | 1 219 | ۱۰۱۶ | 711 |
لیست ضخامت لوله های ANSI B169
| NPS | دیمتر بیرونی | ضخامت های مختلف با تحمل +12.5% | |||||||||
| Sch20 | Sch30 | بیماری های جنسی | Sch40 | Sch60 | XS | Sch80 | شل20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | ️ | ️ | 1. 73 | 1. 73 | ️ | 2. 41 | 2. 41 | ️ | ️ | ️ |
| 1/4 | 13. 7 | ️ | ️ | 2. 24 | 2. 24 | ️ | 3.02 | 3.02 | ️ | ️ | ️ |
| 3/8 | 17. 1 | ️ | ️ | 2.31 | 2.31 | ️ | 3. 20 | 3. 20 | ️ | ️ | ️ |
| 1/2 | 21. 3 | ️ | ️ | 2. 77 | 2. 77 | ️ | 3. 73 | 3. 73 | ️ | 4. 78 | 7. 47 |
| سه چهارم | 26. 7 | ️ | ️ | 2. 87 | 2. 87 | ️ | 3. 91 | 3. 91 | ️ | 5. 56 | 7. 82 |
| 1 | 33.4 | ️ | ️ | 3.38 | 3.38 | ️ | 4. 55 | 4. 55 | ️ | 6.35 | 9. 09 |
| 1 1/4 | 42. 2 | ️ | ️ | 3. 56 | 3. 56 | ️ | 4. 85 | 4. 85 | ️ | 6.35 | 9. 70 |
| 1 1/2 | 48. 3 | ️ | ️ | 3. 68 | 3. 68 | ️ | 5.08 | 5.08 | ️ | 7. 14 | 10. 15 |
| 2 | 60. 3 | ️ | ️ | 3. 91 | 3. 91 | ️ | 5. 54 | 5. 54 | ️ | 8. 74 | 11. 07 |
| 2 1/2 | 73. | ️ | ️ | 5. 16 | 5. 16 | ️ | 7. 01 | 7.01 | ️ | 9. 53 | 14.02 |
| 3 | 88. 9 | ️ | ️ | 5. 49 | 5. 49 | ️ | 7. 62 | 7. 62 | ️ | 11. 13 | 15. 24 |
| سه و نیم | 101. 6 | ️ | ️ | 5. 74 | 5. 74 | ️ | 8.08 | 8.08 | ️ | ️ | ️ |
| 4 | 114. 3 | ️ | ️ | 6.02 | 6.02 | ️ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | ️ | ️ | 6. 55 | 6. 55 | ️ | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | ️ | ️ | 7. 11 | 7. 11 | ️ | 10. 97 | 10. 97 | 14.27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6.35 | 7. 04 | 8. 18 | 8. 18 | 10.31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6.35 | 7. ۸۰ | 9.27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6.35 | 8.38 | 9. 53 | 10.31 | 14.27 | 12. 70 | 17. 48 | 25. 40 | 33.32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ️ |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ️ |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14.27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ️ |
| 20 | 508. | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | ️ |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | ️ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53.98 | ️ |
| 24 | 609. 6 | 9. 53 | 14.27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46.02 | 59. 54 | ️ |
| 26 | 660.4 | 12. 70 | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 30 | 762. | 12. 70 | 15. 88 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 38 | 965.2 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 40 | 1016. | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 42 | 1066. 8 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 44 | 1117. 6 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 46 | 1168.4 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
| 48 | 1219. 2 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
مشخصات مواد فولاد کربن که ما می توانیم ارائه دهیم
| درجه و مواد | C | م | P | S | سیلیکون | کروم | مولیبدن | نیکل | مس | سایر محصولات |
| WPBب,C,D,E,F0.30 حداکثر | 0.29106 | 0.05 | 0.058 | 0.10 دقیقه | 0.40 حداکثر | 0.15 حداکثر | 0.40 حداکثر | 0.40 حداکثر | وانادیوم 0.08 حداکثر | |
| WPCC,D,E,F0.35 حداکثر | 0.29106 | 0.05 | 0.058 | 0.10 دقیقه | 0.40 حداکثر | 0.15 حداکثر | 0.40 حداکثر | 0.40 حداکثر | وانادیوم 0.08 حداکثر | |
| WP1 | 0.28 حداکثر | 0.30 ۰90 | 0.045 | 0.045 | 0.10 ۰50 | . . . | 0.44 ≈ 0.65 . . . . . | . . . | ||
| WP12 CL1 | 0.05 ۰20 | 0.30 ۰80 | 0.045 | 0.045 | 0.60 حداکثر | 0.80125 | 0.44 ≈ 0.65 . . . . . | . . . | ||
| WP12 CL2 | .... | |||||||||
| WP11 CL1 | 0.05 ۰15 | 0.30 ۰60 | 0.03 | 0.03 | 0.۵۰ ۰۱00 | 1.00150 | 0.44 ≈ 0.65 . . . . . | . . . | ||
| WP11 CL2 | 0.05 ۰20 | 0.30 ۰80 | 0.04 | 0.04 | 0.۵۰ ۰۱00 | 1.00150 | 0.44 ≈ 0.65 . . . . . | . . . | ||
| WP11 CL3 | .... | |||||||||
| WP22 CL1 | 0.05 ۰15 | 0.30 ۰60 | 0.04 | 0.04 | 0.50 حداکثر | 1.90260 | 0.87 ≈ 1.13 . . . . . | . . . | ||
| WP22 CL3 | .... | |||||||||
| WP5 CL1 | 0.15 حداکثر | 0.30 ۰60 | 0.04 | 0.03 | 0.50 حداکثر | 4.060 | 0.44 ≈ 0.65 . . . . . | . . . | ||
| WP5 CL3 | .... | |||||||||
| WP9 CL1 | 0.15 حداکثر | 0.30 ۰60 | 0.03 | 0.03 | 1.00 حداکثر | 8.0 ¥100 | 0.90 ≈ 1.10 . . . . . | . . . | ||
| WP9 CL3 | ||||||||||
| 0.20 حداکثر | 0.40 ′′ 106 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60224 | 0.75 ¢1.25 | . . . | |
| WP91 | 0.08 ۰12 | 0.30 ۰60 | 0.02 | 0.01 | 0.20 ۰50 | 8.0995 | 0.85105 | 0.40 حداکثر | . . . | وانادیوم 0.18 ۰25 |
| کلمبیوم 0.06 ۰10 | ||||||||||
| نیتروژن 0.03 ۰07 | ||||||||||
| آلومینیوم 0.04 حداکثر | ||||||||||
| WP911 | 0.09 ۰13 | 0.30 ۰60 | 0.02 | 0.01 | 0.10 ۰50 | 8.5995 | 0.90 ¢ 110 | 0.40 حداکثر | . . . | وانادیوم 0.18 ۰25 |
| کلمبیوم 0.060 ۰10 | ||||||||||
| نیتروژن 0.04 ۰09 | ||||||||||
| آلومینیوم 0.04 حداکثر | ||||||||||
| بور 0.000330.006 | ||||||||||
| ولترفم 0.90 ′′ 110 | ||||||||||
A هنگامی که لوازم از ساخت رسوب شده باشند، نماد درجه و علامت نشان داده شده در بالا باید با یک حرف تکمیل شود.️W️.
B لوازم ساخته شده از میله یا صفحه ممکن است حداکثر 0.35 کربن داشته باشد.
C لوازم ساخته شده از جعل می تواند حداکثر 0.35 کربن و 0.35 سیلیکون بدون حداقل داشته باشد.
D برای هر کاهش 0.01٪ کمتر از حداکثر کربن مشخص شده، افزایش 0.06٪ منگنز بالاتر از حداکثر مشخص شده، تا حداکثر 1.35٪ مجاز است.
E مجموع مس، نیکل، کروم و مولیبدن نباید بیش از 1.00٪ باشد.
F جمع کروم و مولیبدن نباید بیش از 0.32٪ باشد.
الزامات کششی
| WPC | WP11 CL1 | WP11 CL3 | |||||||
| نماد درجه و علامت | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| مقاومت کششی، محدوده ksi [MPa] | ۶۰٫۸۵ | ۷۰ ٪ ۹۵ | ۵۵۸۰ | ۶۰٫۸۵ | ۶۳ ٫۸۸ | ۷۵٫۱۰۰ | 85 ¥ 110 | ۹۰ ٪ ۱۲۰ | ۶۰٫۸۵ |
| [415 ₹585] | [۴۸۵ ۶۵۵] | [۳۸۰۵۵۵۰] | [415 ₹585] | [۴۳۵۶۰۵] | [۵۲۰۶۹۰] | [۵۸۵۷۶۰] | [620 ₹840] | [415 ₹585] | |
| قدرت کششی، دقیقه، ksi [MPa] | 35 [240] | ۴۰ [۲۷۵] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2٪ ازfset یا 0.5٪ گسترش-کم بار) |
|||||||||
فرآیند تولید
استانداردهای مرجع
مشخصات ASME B16.9 برای لوله های بُت ویلد
مشخصات ASME B16.9 برای لوله های بُت ویلدی طراحی شده است که در لوله های ساختمانی صنعتی استفاده می شوند. از جمله آرنج، تی، صلیب، کاپ، کاهش دهنده و غیره.
محدوده استاندارد
این استاندارد شامل مشخصات NPS 1/2 تا NPS 48 (DN15-DN1200) است.
لوازم ویژه
لوازم ویژه در اینجا به اندازه ها، اشکال و تحمل های ویژه ای که بین خریدار و سازنده توافق شده است اشاره دارد.
لوازم و لوازم سازي
قطعات جانبی و سایر لوازم جانبی ساخته شده با جوش های دایره ای یا تقاطعی به عنوان تولید لوله در نظر گرفته می شوند.
واحدها تحت ASME B16.9 باید در هر دو واحد SI (متریک) و واحد های معمول ایالات متحده ذکر شوند. نامگذاری برای اندازه NPS است.
استانداردهای مرجع
مشخص کردن نسخه خاص هر استاندارد و مشخصات در مرجع های فردی عملی نیست.محصولی که مطابق با نسخه قبلی استانداردهای ارجاع داده شده ساخته شده و در تمام جنبه های دیگر با این استاندارد مطابقت دارد، با آن مطابقت دارد..
ASME B165: فلنج های لوله و لوازم جانبی فلنج: NPS 1 ¢ 2 از طریق استاندارد NPS 24 متریک / اینچ
ASME B1625: برای حلقه های بلت ولدینگ
ASME B31: کد لوله های تحت فشار
ASME B313: لوله کشی فرآیند
ASME B36.10M، لوله های فولادی جوشیده و بدون درز
ASME B36.19M، لوله های فولاد ضد زنگ
کد ASME برای دیگ و ظروف تحت فشار
ASTM A234/A234M-17، مشخصات برای لوله های لوله کشی از فولاد کربنی و فولاد آلیاژ برای کار در دمای متوسط و بالا
ASTM A403/A403M-16، مشخصات لوله های فولادی فولادی فولادی فولادی فولادی
ASTM A420/A420M-16، مشخصات لوله های فیتینگ از فولاد کربن و فولاد آلیاژ برای خدمات دمای پایین
ASTM A815/A815M-14e1، مشخصات لوله های فولادی فرتیک، فرتیک/آستنیتیک و مارتنسیتیک
ASTM A960/A960M-16a، مشخصات الزامات مشترک لوله های فولادی
ASTM E29-13، روش استفاده از ارقام مهم در داده های آزمایش برای تعیین انطباق با مشخصات
ASTM B361-16، ASTM B363-14، ASTM B366/B366M-17: برای فلزات دیگر (آلومینیوم، تیتانیوم، نیکل و آلیاژ).
سوالات عمومی/ پرسش و پاسخ مشتریان
سوال: مشتری خواستار لوازم جوش در A105 بود:
A: رایج ترین ماده فولاد کربن است A234WPB. این معادل فلنج های A105 است، با این حال چیزی مانند A105 یا A106 وجود ندارد. A106 Gr.B برای درجه لوله است.لوازم A234WPB از A106GR ساخته شده اند.B لوله. A105 یک ماده از Bar جعل شده به فشار بالا لوازم جانبی و یا فلنج
سوال: مشتری درخواست می کند که لوازم آهن آلات نورماليزه شده:
A: این نیز یک تصور غلط است زیرا فلنج ها در A105 و A105 N در دسترس هستند ، جایی که N به معنای استاندارد است.تولید کنندگان استاندارد کردن لوازم و لوازم آهن آلات خود را در نظر گرفته شده است که روند درمان حرارتی استاندارد شده استبه خصوص برای آرنج و تیز مشتری نیاز به معمول لوازم آهن آلات بلت باید درخواست لوازم WPL6 که بهره وری بالا و به عنوان یک روش استاندارد است.
سوال: مشتری فراموش می کند که به فیت های جوش و یا بدون درز بستن بستن اشاره کند:
A: لوازم جوش بُت در هر دو حالت جوش و بدون درهم در دسترس هستند. لوازم جوش بُت بدون درهم فولاد کربن یا فولاد ضد زنگ از لوله بدون درهم ساخته شده و به طور کلی گران تر است.لوازم لوله بدون درز در اندازه های بزرگتر از 12 ′′ رایج نیستندلوله های جوشکاری از فولاد کربن جوشکاری ERW یا لوله های فولاد ضد زنگ ساخته شده اند. آنها در اندازه های 1⁄2 ′′ تا 72 ′′ در دسترس هستند و ارزان تر از لوله های بدون درز هستند.
: یک لوله ی 3R یا 3D چیست؟
ج: اول، اصطلاحات 3R یا 3D مترادف استفاده می شود. یک آرنج جوش 3R دارای شعاع خمشی است که 3 برابر اندازه لوله اسمی است. یک آرنج 3R برابر با آرنج های 3D است.
خدمت ما
1پشتیبانی فنی
2کنترل کیفیت مواد اوليه
3. بازرسی در طول زمان تولید
4آزمون نهایی شامل سطح، ابعاد، آزمون PT، آزمایش RT، آزمایش فوق صوت است.
5. گزارش آزمون هر محموله
4. شرايط مرسوم تحویل. EXW FOB CIF CFR DDP DDU
5روش های پرداخت انعطاف پذیر: LC. TT. DP
6. بسته سفارشی شامل لوگو است. ابعاد پرونده ها
7. 18 ماه زمان گارانتی کیفیت
9. تعویض رایگان با هوا اگر هر خطایی ثابت شود
10. 24 ساعت برای بازخورد سوالات شما
محصولات توصیه شده
