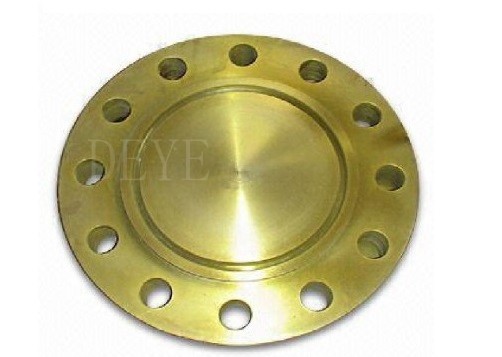

ASME ANSI ASTM 900LBS فلنج های فولادی کربن ساخته شده با چهره RTJ
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | PF-FL-RTJ07 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD10-USD100 each pcs |
| جزئیات بسته بندی | موارد بخور چوبی |
| زمان تحویل | 30 روز برای سفارش معمولی |
| شرایط پرداخت | T/T، L/C، D/P |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| استاندارد | ASME B165، ASME B16.47، API 6A، EN 1092-1، BS 4504، BS 10، DIN، JIS، GOST. | مواد | A105, A105N, A350LF2, A182F22, F11, F56, F60, فولاد ضد زنگ |
|---|---|---|---|
| اندازه | 1/2" ((DN15) - 88" ((DN2200) | انواع | گردن جوش، لغز، کور، جوش سوکت، رشته دار، مفصل ران، عینک، بادل، گردن جوش طولانی، فاصله، سوراخ، کاهش، ص |
| درجه بندی فشار | کلاس 150، 300، 400، 600، 900، 1500، 2500؛ PN 6، PN 10، PN 16، PN 25، PN 40، PN 63، PN 100، PN 160، P | سطح | سیاه، زرد طلایی، گالوانیزه سرد، HDG روغن ضد زنگ |
| برجسته کردن | فلانژ های فولادی کربن 900LBS,فلانژ های فولاد کربن ساخته شده توسط ASTM,فلنج های جعل شده از فولاد کربن ASME,ASTM forged carbon steel flanges,ASME carbon steel forged flanges |
||
توضیحات محصول
ANSI ASME ASTM 900LBS فلنج فولاد جعل شده با کربن با چهره RTJ
فلانج کلاس 900LBS برای لوله های با فشار بالا با فشار کاری 150Bar، PN150 استفاده می شود. ابعاد آن مطابق با ANSI B16 است.5 استاندارد که پوشش می دهد فلنج از 1⁄2 اینچ به 24 اینچ در اندازه های نامیابعاد فلنج 900 پوند شامل ضخامت دیوار از 7/8 اینچ تا 5 1⁄2 اینچ و قطر بیرونی از 4 3⁄4 اینچ تا 41 اینچ است.SMF، RF، FF. CL900# فلنج ها می تواند به انواع مختلف طراحی شده است شامل فلنج های گردن جوش، فلنج های لغزنده، فلنج های کور، فلنج های رشته ای، فلنج جوش سوکت،فلنج های صفحه ای و غیره بر اساس برنامه های مختلف و نصب.
اطلاعات محصول/ توضیحات محصول/ اطلاعات اساسی/ مشخصات
| نام محصول | آنسي فولاد RTJ فلنج با 900 پوند | |
| انواع | صفحه، گردن جوشکاری، لغز، کور، مفصل لپ، فلنج رشته دار ، جوشکاری سوکت، گردن جوشکاری بلند، فلنج های گسسته، سوراخ، کور، سفارشی، | |
| صورت رو به هم بزنن | صورت صاف (FF) ، صورت بلند (RF) ، مفصل رنگ (RTJ) | |
| استاندارد | ANSI | ANSI B16.5 ASME B16.47 سری A/B، API605، AWWAC207 |
| DIN | DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 26412642, | |
| GOST | GOST 12820-80,GOST 12821-80,روح نابینا | |
| EN | EN1092-1:2002 | |
| JIS | JIS B2220-2004، KS D3576، KS B6216، KS B1511-2007، JIS B2261؛ JIS B8210 | |
| BS | BS4504، BS10 جدول D/E | |
| UNI | UNI 2253-67، UNI 6091-67، UNI 2276-67، UNI 2280-67، UNI 6089-67 | |
| SABS | SABS 1123 | |
| مواد | ANSI | CS A105/SA 105N |
| فولاد برای خدمات دمای پایین: A350 درجه LF1، A350LF2، A350LF4، A350LF6، A350LF8 CL1/CL2، LF3 CL1/CL2، | ||
| فولاد ضد زنگ SS 304/304L,316/316L، SS321, SS347H، SS316TI، SS304HM SS316H، 904L، UNS31803, UNS32750, UNS32760 | ||
| فولاد آلیاژ: WHPY45/52/65/80/A 182 درجه F 5، A 182 درجه F 9، A 182 درجه F 11، F 12، F 22، F 91، A 694 F 42، F 46، F 48، F 50، F 52، F 56، F 60، F 65، F 70، A 516.60، 65، 70 (فلانج چشم انداز کور، حلقه فاصله دهنده/فلانج اسپید) ، | ||
| DIN | سي اس آر اس تي 372؛S235JR SS 304/304L,316/316L، فولاد ضد زنگ 1.4301، 1.4404، SAF2205، SAF2507، | |
| GOST | CS CT20؛16MN؛SS 304/304L،316/316L | |
| EN | سي اس آر اس تي 372S235JR؛C22.8SS 304/304L,316/316L | |
| JIS | CS SS400،SF440,SS 304/304L، 316/316L | |
| BS | CSRST372؛S235JR؛C22.8"Q235SS 304/304L,316/316L | |
| UNI | CSRST372؛S235JR؛C22.8"Q235SS 304/304L,316/316L | |
| SABS | CSRST372"S235JR؛Q235;SS 304/304L,316/316L | |
| فشار | ANSI | کلاس 150، 300، 600، 900، 1500 2500 پوند، با ضخامت جوش STD، SCH40، SCH80، SCH160. |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K، 2K، 5K، 10K، 16K، 20K، 30K، 40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA،1000,1600,2500,4000 | |
| اندازه | ANSI | 1/2 ′′ 60 ′′ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| سطح | روغن رنگ سیاه، ورنیش، رنگ زرد طلایی، روغن ضد زنگ، گالوانیزه، سرد و گرم غوطه ور گالوانیزه و غیره، زینک پوشش. کروم پوشش. درمان سیاه، آنودیزه، پوشش پودری. مجازاتچدن مس. و غیره | |
ویژگی ها / ویژگی ها
•فلنج های فولادی کربن نباید در خدمات بالاتر از ۴۲۵ درجه سانتیگراد استفاده شوند.
•خدمات با دمای بالا: مواد استاندارد فولاد کربن باید ASTM A 105 باشد، یک ماده که می تواند به طور ایمن
برای دمای بین -29 درجه سانتیگراد تا 425 درجه سانتیگراد استفاده می شود.
•خدمات دمای پایین: فلنج های فولادی کربن که برای خدمات پایین تر از -29 درجه سانتیگراد استفاده می شوند، باید با
الزامات آزمایش ضربه ای از ASME B 31.3.
•ASTM A 350-LF2 ماده استاندارد برای کاربردهای دمای پایین است
• خدمات با بهره وری بالا: فلنج های فولاد کربن با قدرت بالا ASTM A694 باید با API Std 5L مطابقت داشته باشند
لوله های درجه X42 تا X65
• مواد برای فلنج های فولادی آلیاژ پایین (11/4 Cr 1/2 Mo) باید ASTM A 182-F11 باشد.
فلنج های فولادی آلیاژ میانگین (11/2 Cr 5 Mo) باید ASTM A 182-F5 باشند.
تکنولوژی/ نحوه استفاده و نصب انواع مختلف فلنج
فلنج های گردن جوشکاری
آنها به لوله با استفاده از یک اتصال جوش Butt متصل می شوند.
استفاده می شود زمانی که آزمایش اشعه ایکس مورد نیاز است یا اگر گشتاور بیش از اتحادیه ها حداکثر باشد.
گردن بلند و مخروطی آن توزیع استرس را بهینه می کند.
فلنج های پرتابی
این نوع فلنج ها با دو حلقه جوش نصب می شوند و لوله را به داخل می کشند.
بنابراین هزینه های نصب پایین تر است، بنابراین دقت کمتری برای برش لوله مورد نیاز است.
فلش های رشته دار
آنها معمولاً با لوله ای که قبلاً پیچ خورده اند، در مکان هایی نصب می شوند که
جوش نمی تواند انجام شود. ما توصیه نمی کنیم برای نصب اگر وجود دارد بالا
تغییرات فشار در سیستم
فلش های مفصل لبه
آنها بر روی یک گاسکت همپوشانی می شوند.
لازم است که برای تمیز کردن یا تعمیر جدا شوند.
کاهش به دلیل آسان شدن چرخش فلنج و تراز حفاری.
.
فلش های جوش سوکت
این نوع فلنج به ویژه برای قطر های کوچک پایین تر و بالا طراحی شده است
فشار. لوله وارد فلنج تا صندلی می شود و سپس فیله می شود.
در برابر مکعب جوشکاري شده
فلش های کور
فلنج های کور برای پایان لوله استفاده می شود، و آنها به هر یک از موارد بالا بولت
انواع فلنج
درجه مواد:
| ASTM نامگذاری |
مقاومت کششی | محدوده روانطول کشش در50 میلی متر | استرس | برينل | چارپی - V | |||||||
| سختی (HB) |
انرژی J | دمای آزمایش. oC | ||||||||||
| -کسي مين. | MPa | -کسي مين. | MPa | % دقیقه | % دقیقه | دقیقه ای 1 لوله آزمایش |
متوسط 3 لوله های آزمایش |
|||||
| A105 - 05 | ||||||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | حداکثر 187 | ||||||
| A182 - 07 | ||||||||||||
| نمرات | F1 | 70 | 485 | 40 | 275 | 20 | 30 | ۱۴۳ - ۱۹۲ | ||||
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | |||||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | |||||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | ۱۴۳ - ۲۰۷ | |||||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | |||||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | حداکثر 170 | |||||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | ||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| A350 - 04 | ||||||||||||
| نمرات | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 تا 85 70 تا 95 70 تا 95 |
۴۱۵- ۵۸۵ 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
حداکثر 197 حداکثر 197 حداکثر 197 |
14 16 20 |
18 20 27 |
-29 -46 -۱۸ |
| LF3 Cl. 1 | 70 تا 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | حداکثر 197 | 16 | 20 | -101 | ||
| LF3 Cl. 2 | 70 تا 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | حداکثر 197 | 20 | 27 | -101 | ||
| A694 - 03 | ||||||||||||
| نمرات | F42 | 60 | 415 | 42 | 290 | 20 | ||||||
| F52 | 66 | 455 | 52 | 360 | 20 | |||||||
| F56 | 68 | 470 | 56 | 385 | 20 | |||||||
| F60 | 75 | 515 | 60 | 415 | 20 | |||||||
| F65 | 77 | 530 | 65 | 450 | 20 | |||||||
| F70 | 82 | 565 | 70 | 485 | 18 | |||||||
فرآیند تولید
استاندارد فرش
ASME B165
این استاندارد مورد استفاده ترین فلنج در سراسر جهان است. این استاندارد شامل
فلانژ های جعل شده، ریخته شده و لایه بندی شده را پوشش می دهد
همچنین تمام انواع فلنج ها را توصیف می کند.
برای اندازه 1/2 تا 24 کلاس 150#، 300#، 400#، 600#، 900# و 1500# و 1/2 تا
کلاس 2500#
ASME B1636
این استاندارد برای فلنج های اندازه گیری جریان با صفحه سوراخ قابل استفاده است.
فلنج های ASME B16.36 دارای ابعاد مشابه فلنج های B16.5 به جز حداقل ضخامت هستند.
که برای اجازه دادن به حفره های اندازه گیری افزایش می یابد.
علاوه بر این، دو سوراخ و پیچ اجازه می دهد تا جدا شدن فلنج و جایگزینی
صفحه اندازه گیری، اندازه های 1 تا 24، کلاس 300# تا 1500# را پوشش می دهد.
و سايز 1 تا 12 کلاس 2500#
MSS SP-44
یک استاندارد برای ضخامت نازک و قدرت بالا استفاده می شود.
فقط از 12 تا 60 درجه کلاس 150# تا 600# و تا 48 درجه کلاس 900#
برای فلنج های گردن کور و جوش. قطر بیرونی و قالب حفاری
مطابقت با ASME تا 36 بنابراین آنها می توانند با دریچه ها و
پمپ ها طبق ASME.
ASME B1647
این استاندارد شامل استاندارد قبلی است که آن را با مواد تکمیل می کند.
فشار و دمای ASME B16.5. یک کلاس نوع شبیه به
MSS-SP44، نوع B مشابه API605 است.
ASME B1620
شامل مواد، ابعاد و علامت گذاری حلقه های فلنج های فولادی 1/2 تا
24* کلاس 150# تا 1500# و 36* کلاس 900#
API 6 A
API 6 یک مشخصات برای سر چاه ها و درختان کریسمس ایجاد شده است.
این شامل استاندارد سازی فلانژ های مفصل قفسه است که از نظر ابعاد
قابل تعویض با ASME B16.5 اما اضافه کردن برخی از تحمل با تمام اندازه ها.
با این حال، از آنجا که مواد API مقاوم تر هستند، حداکثر فشار کار
اتحاد API / ASME محدود به فرش عملکرد پایین تر است.
EN1092-1
این استاندارد اروپایی برای یک سری از فلنج ها الزامات فولاد دایره ای را مشخص می کند.
فلانژ های PN PN 2,5 تا PN 400 و اندازه های اسمی از DN 10 تا DN 4000.
این استاندارد اروپایی انواع فلنج ها و پوشش ها، ابعاد، تحمل ها،
رشته بندی، اندازه بولت ها، پایان سطح سطح اتصال فلنج، علامت گذاری، مواد، فشار/ دمای
درجه بندی و جرم تقریبی فلنج.
برای اهداف این استاندارد اروپایی، "فلنج ها" شامل انتهای و گردنبندها نیز می شوند.
این استاندارد اروپایی برای فلنج های ساخته شده با روش های
که در جدول 1 شرح داده شده است. مفاصل لوله های بدون گاسکت از محدوده این استاندارد اروپایی خارج می شوند.
کاربرد/استفاده
یک فلنج یک روش برای اتصال لوله ها، شیرها، پمپ ها و سایر تجهیزات برای تشکیل یک لوله است
سیستم انتقال آب، بخار، هوا، گاز و روغن. همچنین دسترسی آسان برای تمیز کردن فراهم می کند،
بازرسي يا اصلاح.
