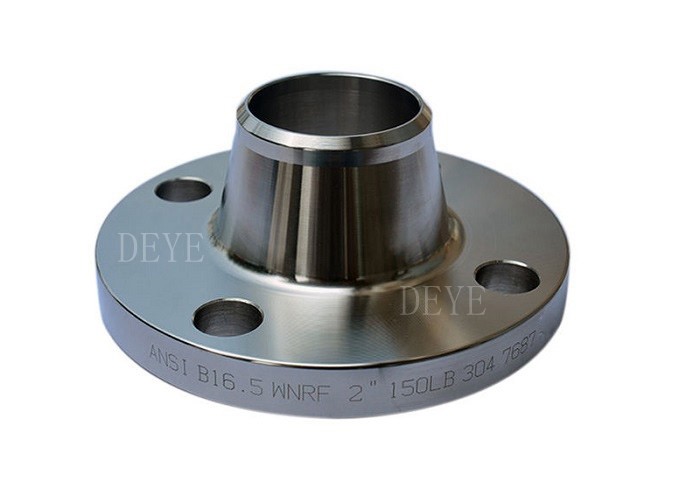

SS316 فلنج لوله فولاد ضد زنگ برای CL150LBS SCH40
| محل منبع | چین |
|---|---|
| نام تجاری | DEYE |
| گواهی | ISO9001:2015 PED |
| شماره مدل | ZJD-F-WN01 |
| Document | Product Brochure PDF |
| مقدار حداقل تعداد سفارش | 10PCS |
| قیمت | USD2-USD100 each |
| جزئیات بسته بندی | موارد بخور چوبی |
| زمان تحویل | 25-30 روز برای تولید سفارش |
| شرایط پرداخت | T/T، L/C، D/P |
| قابلیت ارائه | 200 تن در هر ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| استاندارد | ASME B165، ASME B16.47، API 6A، EN 1092-1، BS 4504، BS 10، DIN، JIS، GOST. | مواد | SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| اندازه | 1/2′′ (DN15) ~ 48′′ (DN1200) | انواع | گردن جوش، لغز، کور، جوش سوکت، رشته دار، مفصل ران، عینک، بادل، گردن جوش طولانی، فاصله، سوراخ، کاهش، ص |
| درجه بندی فشار | کلاس 150، 300، 400، 600، 900، 1500، 2500؛ PN 6، PN 10، PN 16، PN 25، PN 40، PN 63، PN 100، PN 160، P | ||
| برجسته کردن | SS316 فلنج لوله از فولاد ضد زنگ,لوله فولاد ضد زنگ 48 اينچ,فلنج کف از فولاد ضد زنگ SCH40,48in Stainless Steel Pipe Flange,SCH40 stainless steel floor flange |
||
توضیحات محصول
SS316 فلنج لوله از فولاد ضد زنگ برای CL150LBS SCH40
فلنج های ساختگی SS برای اتصال یک لوله با یک دستگاه مکانیکی دیگر استفاده می شود. در صنعت نفت و گاز، فلنج های ساختگی SS به دلیل قدرت و دوام ذاتی آنها ترجیح داده می شود.
فلنج های لوله در انواع مختلفی در دسترس هستند، استاندارد آنها گردن جوش، کور، جوش سوکت، مفصل حلق، رشته ای و غیره هستند.مانند لبه های چرخنده، فلنج های کاهش دهنده، فلنج های چشم انداز و فلنج های سوراخ.
به طور کلی ، فلنج های گردن جوش ، لغز و سوکت جوش برای کاربردهای با فشار بالا که نیاز به مفاصل طولانی مدت فلنج دارند ، استفاده می شود.فلنج های رشته ای می توانند با یک سیستم لوله فشار پایین استفاده شوندو اگر لرزش وجود نداشته باشد.
فلانژ های مفصل حلق در ارتباط با انتهای استوب استفاده می شود یا برای تسهیل تراز شدن بولت های دو فلانژ جفت یا برای کاهش هزینه مواد نجیب در مفاصل فلانژ درجه بالا.
اطلاعات محصول/ توضیحات محصول/ اطلاعات اساسی/ مشخصات
| نام محصول | فولاد ضد زنگ304/304L، 316/316L، دو فلکس SS لوله فلنج | |
| انواع |
● فلنج های کور از فولاد ضد زنگ ● پرده های عینک از فولاد ضد زنگ ● کوره های فلز ضد زنگ ● فلنج های سوراخ فولاد ضد زنگ ● فلنج های پرتابی از فولاد ضد زنگ ● فلج های جوش سوکت فولاد ضد زنگ ● فلنج های گردن جوش از فولاد ضد زنگ ● فلج های صاف فولاد ضد زنگ ● فلج های گشاده فولاد ضد زنگ ● فلنج های رشته دار از فولاد ضد زنگ ● فلنج های مفصل لپ از فولاد ضد زنگ ● فولاد ضد زنگ ● فلنج های گردن جوش از فولاد ضد زنگ سری A یا B ● فلنج های مربع فولاد ضد زنگ ● نخل و فلنج زبان از فولاد ضد زنگ ● فلنج های اسپد از فولاد ضد زنگ ● فلنج های ساخته شده از فولاد ضد زنگ ● فلنج های صورت بالا از فولاد ضد زنگ ● فلنج های RTJ از فولاد ضد زنگ ● حلقه فاصله دهنده لوله فولاد ضد زنگ |
|
| صورت رو به هم بزنن | صورت صاف (FF) ، صورت بلند (RF) ، مفصل نوع حلقه ای (RTJ) ، LM، TF، GF | |
| مواد | ANSI | فولاد ضد زنگ SS 304/304L,316/316L، SS321, SS347H، SS316TI، SS304HM SS316H، 904L، UNS31803, UNS32750, UNS32760 |
| فولاد آلیاژ: WHPY45/52/65/80/A 182 درجه F 5، A 182 درجه F 9، A 182 درجه F 11، F 12، F 22، F 91، A 694 F 42، F 46، F 48، F 50، F 52، F 56، F 60، F 65، F 70، A 516.60، 65، 70 (فلانج چشم انداز کور، حلقه فاصله دهنده/فلانج اسپید) ، | ||
| فولاد برای خدمات دمای پایین: A350 درجه LF1، A350LF2، A350LF4، A350LF6، A350LF8 CL1/CL2، LF3 CL1/CL2، | ||
| استفاده عادی: CS A105/SA 105N | ||
| DIN | SS304/304L، 316/316L، فولاد ضد زنگ1.4301، 1.4404، SAF2205، SAF2507، CS RST372S235JR | |
| GOST | SS 304/304L,316/316L CS CT20؛16MN؛ | |
| EN | SS 304/304L، 316/316L CS RST372؛S235JR؛C22.8 | |
| JIS | SS 304/304L، 316/316L CS SS400،SF440, | |
| BS | SS 304/304L، 316/316L CSRST372؛S235JR؛C22.8"Q235 | |
| UNI | C SS 304/304L، 316/316L SRST372؛S235JR؛C22.8"Q235 | |
| SABS | 304/304L، 316/316L CSRST372"S235JR"Q235 | |
| فشار | ANSI | کلاس 150، 300، 600، 900، 1500 2500 پوند، با ضخامت جوش Sch10s، SCH40s، SCH80s، SCH160s. |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K، 2K، 5K، 10K، 16K، 20K، 30K، 40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA،1000,1600,2500,4000 | |
| اندازه | ANSI | 1/2 ′′ 60 ′′ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| سطح | روغن رنگ سیاه، ورنیش، رنگ زرد طلایی، روغن ضد زنگ، گالوانیزه، سرد و گرم غوطه ور گالوانیزه و غیره، زینک پوشش. کروم پوشش. درمان سیاه، آنودیزه، پوشش پودری. مجازاتچدن مس. و غیره | |
مشخصات فلنج ها و انواع مختلف
ASME/ANSI B16. 5:
فلج گردن جوشکاری، فلج چپ، فلج کور، فلج کور مرکز بالا
فلانژ سوکت ولد فلند، فلانژ لپیوند، فلانژ فلند رشته ای، فلانژ فلند حلقه ای.
کلاس فشار: 150300,400. 600900,1500,2500
ASME/ANSI B16.47
فلانژ گردن جوشکاری، فلانژ کور
کلاس فشار: 75150.300، 400600,900
ASME/ANSI B1636:
فلانج اورفيس، فلانج رشته اي، فلانج رشته اي
فشار کاس: 300، 400،600,900، 1500،2500
AWWAC207
فلنج های حلقه ای فولادی استاندارد AWWA، کلاس B* (86 psi)
فلنج های حلقه ای فولادی استاندارد AWWA، کلاس D* (175-150psi)
فلانژ های استاندارد AWWA، کلاس D* (175-150 psi)
فلانژ های استاندارد AWWA، کلاس E* (275psi)
فلنج های حلقه ای فولادی استاندارد AWWA، کلاس E* (275psi) ، فلنج های کور 275PSI
فلنج های حلقه ای فولادی استاندارد AWWA، کلاس F* (300psi) ، فلنج های کور 300PSI
MSS-SP-44
جوش فلنج گردن، فلنج کور به ANSI B16.47 سری A
کلاس فشار: 75150.300، 400600,900
JIS B2220/B2291:
فلانژ گردن جوش، فلانژ هاب اسلیپ، فلانژ اسلیپ، فلانژ خاموش،
-فلانج مربع.
کلاس فشار: 5K، 10K، 16K، 20K، 30K
BS4504SEC31
فلانژ گردن جوشکاری (111/134) ، فلانژ چپ هوب (112).
فلانژ رشته ای که از هوب ساخته شده است (113). فلانژ پای پایپ های لاپ شده (133) فلانژ صفحه ای (101).
فلانژ صفحه گشاده (102) فلانژ صفحه گشاده با فلانژ گردن جوش (104). فلانژ خالی
(105)
کلاس فشار: PN2.5 تا PN 40
BS1560:
فلانژ گردن جوشکاری فلانژ جوشکاری سوکت
"فلانج رئيس" کج شده، "فلانج لابي"
کلاس فشار: 150300,400,600,900، 1500،2500
BS 10:
،بهم زدن گردن فل آنج فل آنج فل آنج
"سليپون باس فلنج، بلند فلنج".
جدول: D.E، F، H
فلانژ داین:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656,DIN2632 DIN263.DIN2634
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
فشار از PN 6 تا PN 320
AFNOR NFE 29-203:
فلانژ صفحه ای (۰۱) ، فلانژ باز (۰۲)03.04) فلنج کور (05)
فلانژ گردن جوشکاری (۱۱۱) ، لغزیدن بر روی فلانژ (۱۲) فلانژ پیچ خورده (۱۳)
فلانژ ویلدیگ سوکت هوبد (HUBBED SOCKET WELDING FLANGE) ((14) ، فلانژ هوبد (LOOSE HUBBED FLANGE)) ((15) ،
فلانژ یکپارچه (211)
کلاس فشار: ISO-PN 2.5TO PN420
EN 092-1
فلانژ صفحه ای SO (نوع 01) FLANZY PLATE (نوع 02, 04) فلانژ کور (نوع 05)
فلنج گردن جوشکاری (نوع 11) ، فلنج بر روی فلنج (نوع 12) ، فلنج پیچ (نوع 13) ،
فلنج یکپارچه (نوع 21)
کلاس فشار: PN2.5 تا PN100
ASME/ANSI B16.9/MSS SP-43: STUB END. نوع: A,B,C
UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80،GOST 12821-80،"گست بليند"
PN6,PN10,PN16,PN25,PN40,PN63,PN100,PN150,PN250
SABS1123
تکنولوژی/ نحوه استفاده و نصب انواع مختلف فلنج
فلنج های گردن جوشکاری
آنها به لوله با استفاده از یک اتصال جوش Butt متصل می شوند.
استفاده می شود زمانی که آزمایش اشعه ایکس مورد نیاز است یا اگر گشتاور بیش از اتحادیه ها حداکثر باشد.
شانه ی طولانی آن باعث می شود که فشارها به طور بهینه توزیع شوند
فلنج های پرتابی
این نوع فلنج ها با دو حلقه جوش نصب می شوند و لوله را به داخل می کشند.
بنابراین هزینه های نصب پایین تر است، بنابراین دقت کمتری برای برش لوله مورد نیاز است.
فلش های رشته دار
آنها معمولاً با لوله ای که قبلاً پیچ خورده اند، در مکان هایی نصب می شوند که
جوش نمی تواند انجام شود. ما توصیه نمی کنیم برای نصب اگر وجود دارد بالا
تغییرات فشار در سیستم
فلش های مفصل لبه
آنها بر روی یک گاسکت همپوشانی می شوند.
لازم است که برای تمیز کردن یا تعمیر جدا شوند.
کاهش به دلیل آسان شدن چرخش فلنج و تراز حفاری.
.
فلش های جوش سوکت
این نوع فلنج به ویژه برای قطر های کوچک پایین تر و بالا طراحی شده است
فشار. لوله وارد فلنج تا صندلی می شود و سپس فیله می شود.
در برابر مکعب جوشکاري شده
فلش های کور
فلنج های کور برای پایان لوله استفاده می شود، و آنها به هر یک از موارد بالا بولت
انواع فلنج
ماده فولاد ضد زنگ که معمولا استفاده می شود
درجه مواد: ترکیب شیمیایی
| طراحی ASTM | تجزیه و تحلیل در % حداکثر. | |||||||
| C | م | آره | P | S | Cr | نه | مو | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 2000 16.00 - 1800 16.00 - 1800 17.00 - 1900 |
8.00 - 1300 10.00 - 1400 10.00 - 1500 9.00 - 1200 |
2.00 - 300 2.00 - 300 |
| طراحی ASTM | مقاومت کششی | محدوده روانطول کشش در50 میلی متر | استرس | برينل | چارپی - V | |||||
| سختی (HB) |
انرژی J | دمای آزمایش | ||||||||
| -کسي مين. | MPa | -کسي مين. | MPa | % دقیقه | % دقیقه | دقیقه ای 1 لوله آزمایش |
متوسط 3 لوله های آزمایش |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
ترکیب شیمیایی %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | نه | مو | ک | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22 تا 23 | 4.5 تا 65 | 3.۰-۳50 | / | 0.14-02 |
عملکرد فیزیکی
| اقلام آزمایش | دمای تست | عملکرد | داده های استاندارد |
| قدرت کششی | دمای اتاق | قدرت بازده s≥ | ۴۵۰ Mpa |
| مقاومت کششی h ≥ | 620 Mpa | ||
| طول کشش % > | 25 | ||
| کاهش مساحت | / | ||
| ارزش تاثیر KV ((J)) | دمای اتاق | طرفی | / |
| سختی برینل | دمای اتاق | ≤ | 290 |
| سختی راکول | دمای اتاق | ≥ | / |
SAF2507 ((UNS32750)
ترکیب شیمیایی %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | نه | مو | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24 تا 26 | 6.0-80 | 3.۰-۵0 | 0.5 | 0.24-032 |
عملکرد فیزیکی
| اقلام آزمایش | دمای تست | عملکرد | داده های استاندارد | |
| کشش | دمای اتاق | قدرت تولید | Ø≤55 Rm≥ | ۵۵۰ ام پی |
| Ø >55 Rm≥ | 515 Mpa | |||
| قدرت کششی | Ø≤55 R0.002 ≥ | 800 Mpa | ||
| Ø >55 R0.002≥ | 760 Mpa | |||
| طول کشش A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| سختی برینل HB | دمای اتاق | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
فرآیند تولید فلنج/ روش تولید
کاربرد/استفاده
فلنج یک روش اتصال لوله ها، شیرها، پمپ ها و سایر تجهیزات برای تشکیل یک سیستم لوله کشی برای انتقال آب، بخار، هوا، گاز و روغن است.بازرسی، یا اصلاح.
فلانج عکس برای حمل
فلانژ های خیس، CL150LBS، فلانژ های رشته دار، 1500LBS RJ، CL2500LBS Weld Neck flange و غیره
